DxGO-TCP
Fernwirken über LAN, WLAN, WAN und Internet mit TCP/IP


Punkt-zu-Punkt und Punkt-zu-Mehrpunktverbindungen über TCP/IP innerhalb eines Netzwerkes oder als Inter-Netzwerk-Verbindung


Eigenschaften

  • Punkt-zu-Punkt und Punkt-zu-Mehrpunkt Verbindungen mittels TCP/IP
  • Verbindungen innerhalb eines Netzwerkes oder über mehrere unterschiedliche Netzwerke
  • TCP/IP Leitstelle zur zusätzlichen Überwachung und Steuerung der Dx-TCP Geräte
  • Schalten von Ausgängen durch Eingänge oder Grenzwerte von Messwerten anderer Geräte
  • Verteilung von Messwerten von einen Punkt auf mehrere andere Geräte und Netzwerke
  • Punkt-zu-Punkt und Punkt-zu-Mehrpunktkopplung von GPRS-Geräten
  • GSM/GPRS 900/1800-Modem oder Ethernet-Modem mit 10/100 MBit
  • Konfiguration mit passender Konfigurations-Software
  • Option: Batteriebetrieb für Messwerterfassung, Überwachung und Steuerung
  • Kompakte Bauformen
  • Varianten für portable-, Hutschienen- oder Wandgehäuse IP67
  • CE-Zulassung

Seitenanfang


Beschreibung

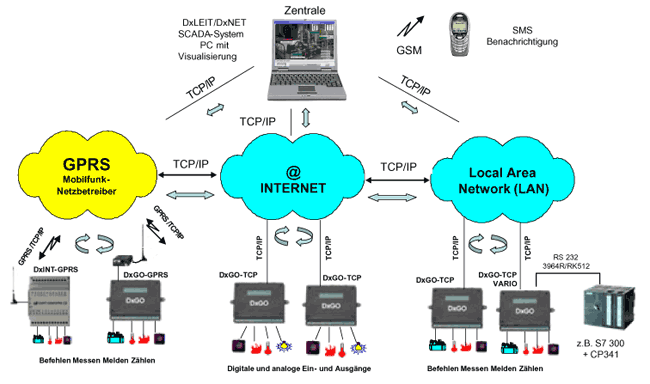

Dx-TCP Geräte erlauben die Verbindung und den Datenaustausch über TCP/IP Netzwerke.Die Geräte können untereinander Informationen austauschen und sich gegenseitig überwachen bzw. beeinflussen. Sie besitzen eine eigene IP-Adresse und können in ein bestehendes Netzwerk integriert werden. Es besteht die Möglichkeit innerhalb eines Netzwerkes Ein- und Ausgänge mehrerer Geräte untereinander zu koppeln. Es ist möglich Punkt-zu-Punkt (P2P) und Punkt-zu-Mehrpunkt-Verbindungen (P2MP) zwischen zwei oder mehreren Geräten herzustellen. Eine Meldung an einem Gerät kann an einem anderen Gerät einen Ausgang Schalten. Grenzwerte von Messwerten und Zähler können ebenfalls zu Schaltausgängen am gleichen oder an anderen Geräten führen. Die 1:1-Übertragung von analogen Messwerten und Zählerständen von einem Gerät zu einem oder mehreren anderen ist ebenfalls möglich. Zusätzlich ist die Überwachung und Steuerung aller Geräte, über verschiedene Netzwerke verteilt, mit der DxLEIT oder DxNET-Leitstelle möglich.

Um Verbindungen zwischen z.B. dem LAN und dem Internet aufzubauen, sind globale IP-Adressen erforderlich. Die Konfiguration der Geräte erfolgt über eine zugehörige Konfigurationssoftware oder optional über das Netzwerk.

Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von:
Elektroinstallationen, Prozeßvorgängen, Heizungs- und Klimaanlagen, Umweltmessstationen, Windkraftanlagen, Aufzügen, Miethäusern, Gebäuden, Einbruchmeldeanlagen, Verkaufsautomaten, Wasserver- und Entsorgungsanlagen, u.v.a.m..


Technische Daten/Type DxGO-TCP DxGO-TCP VARIO DxGO-GPRS DxINT-GPRS
Modem 10/100MBit 10/100MBit 900/1800Mhz 900/1800Mhz
Digitale Eingänge bis zu 12 bis zu 12 bis zu 12 bis zu 8
Davon Zähl-Eingänge bis zu 12 bis zu 12 bis zu 12 bis zu 4
Eingangsspannung Potentialfrei potentialfrei potentialfrei potentialfrei
Analoge Eingänge bis zu 8 bis zu 8 bis zu 8 bis zu 8
Analoge Eingangsspannung 0/4..20mA/0..1/10V 0/4..20mA/0..1/10V 0/4..20mA/0..1/10V 0/4..20mA/0..1V/25mV
Analoge Ausgänge Frequenz Frequenz Frequenz bis zu 4 (0/4..20mA/1V)
Versorgungsspannung DC 12/24V DC 12/24V DC 12/24V DC 12/24V
Ausgänge bis zu 4 Relais bis zu 4 Relais bis zu 4 Relais bis zu 2 Relais
Ausgangsschaltfrequenz 10 Hz 10 Hz 10 Hz 1 Hz
Ausgangsbelastbarkeit 125VDC/0,5A 125VDC/0,5A 125VDC/0,5A 125VDC/0,5A
Batteriepufferung möglich möglich möglich möglich
Anschluss 2*1,5mm2 ; 1*2,5mm2
Temperaturbereich 0V .. +55oC
Funkentstörung/Störfestigkeit EN55011/IEC801
Schutzart IP20
Maße (B*H*T) mm3 4TE (72*90*70)
Montage/Gehäuseform Hutschiene 35mm
Anzeigen LED für STATE/FIELD/RECEIVE/SEND
Sonstige Anschlüsse Option: Ext. Antenne FMA

Seitenanfang

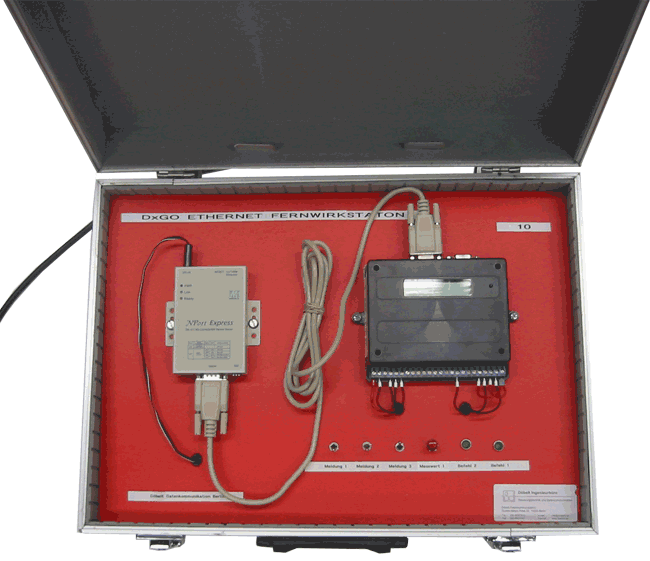

DxGO-TCP Fernwirkstation im Koffer
