DxLEIT - Leitstellen Software
Programm zum Überwachen und Steuern von dezentralen Anlagen
DxLEIT Splash

Beschreibung

DxLEIT ist eine Leitstellensoftware zur Bedienung aller Dx - Geräte. Sie bietet eine interaktive Oberfläche in Form von Karteikarten, auf denen verschiedene Funktionen zur Auswahl stehen. Die Karteikarte "Kommunikationsprotokoll" zeigt alle einlaufenden Meldungen mit Datum, Uhrzeit, Stationsname und Nachricht grafisch und alphanumerisch an. Die Meldungen werden chronologisch aufgelistet. Über einen anwählbaren Dialog lassen sich Befehle an Stationen senden. Eine weitere Karteikarte bildet den Zustand einer angewählten Station ab. Alle Signale einer Station werden graphisch und numerisch abgebildet. Zusätzlich lassen sich stationsspezifische Anlagenbilder mit frei definierbaren Stationsvariablen aus einfachen digitalen Photos erstellen. Zur Zustandsanzeige können Grafiken verwendet werden. Mehrere Stationsansichten können gleichzeitig geöffnet werden.
Zur Ansicht mehrerer Stationen lassen sich grafische Übersichtspläne, in denen die Stationen mit ausgewählten Zuständen und Messwerten angeordnet werden können, abbilden und anzeigen.
Zur bildlichen Überwachung von Anlagen stehen Dx-Geräte mit Camera zur Verfügung. Die bei Zustandsänderung oder per Abfrage übertragenen Bilder werden von DxLEIT angezeigt und archiviert. Zu jedem Bild können individuelle Kommentare eingegeben werden.
Mit einem Routineruf können Daten der Unterstationen zu vorgegebenen Zeiten automatisch durch DxLEIT abgefragt werden.
Falls eine Station mit Datenlogger abgefragt wird, lassen sich die erfaßten Loggerdaten in einer Tabelle mit Erfassungszeit und Wert tabellarisch anzeigen und automatisch oder per Knopfdruck in ein weiterverwendbares Dateiformat exportieren. Zählerdaten lassen sich ebenfalls auf Karteikarten abbilden und in weiterverarbeitbare Formate übertragen. Die Loggerdaten werden automatisch in Tagesdateien abgelegt.
Die Bereitstellung der Daten zur Auswertung durch weiterverarbeitenden Programme, wie z.B. ACRON, wird durch DxLEIT vorgenommen.
Eine weitere Funktion von DxLEIT stellt die Fernkonfiguration und Fernauslesung von MBUS-Zählern an Dx-Stationen dar. Das Übertragungsprotokoll der MBUS-Zähler kann, soweit die Zähler es zulassen, frei definiert und ausgelesen werden. Die Daten können per Knopfdruck in ein allgemein lesbares Format konvertiert werden. Die grafische Auswertung der Daten mit passenden Programmen, wie .B. EXCEL, ist möglich.
Die DxLEIT-Software läuft auf Rechnern mit Windows 95/98/2000/NT und unterstützt die Datenübertragung über direkte Verbindungen, Standleitungen, Telefonwähl- (ANALOG/ISDN) und Funkmodems (ISM/Zeitschlitz-Datenfunk/GSM/HSCSD).
Zur Protokollierung der Logbucheinträge kann ein Drucker angeschlossen werden.


Zurück zum Anfang

Eigenschaften

Das DxLEIT-System bietet folgende Funktionen:
  • Empfangen von Meldungen in Klartext
  • Senden von Befehlen/Abfragen via SMS/DATA
  • Auslesen von Loggerdaten, manuell/automatisch
  • Auslesen von Impulszählerwerten (Tag / Monat ..)
  • Auslesen von MBUS Zählerständen / Statistiken
  • Senden und Empfangen von SMS-Nachrichten
  • Aufbau von Punkt-zu-Punkt Datenverbindungen
  • Grafische Darstellung eines Stationszustandes
  • Prozeßbilder mit Photos als Hintergrund und Animation der Variablen
  • Grafische Stationsübersichten mit Einblendung ausgewählter Messwerte
  • Empfang/Archivierung von Camera-Bildern, Bildübertragung bei Ereignis, Abfrage, Routineruf
  • Aufzeichnung von Bildsequenzen und automatisches Abspielen von aufgezeichneten Bildern
  • Datenexport nach z.B. ACRON, EXCEL, ASCII / andere Formate
  • Betrieb über Standleitungen, Festnetz oder Funkmodem (Zeitschlitz/ISM/GSM/HSCSD)
  • Lauffähig unter Windows 95/98/2000/NT/XP
Schwarze Linie

Übertragungsarten

Übertragungsart SMS DATA
Festnetzmodem- X
ISDN-Modem- X
GSM-FunkmodemX X

Die Dx-LEIT-Fernwirkleitstelle ist prinzipiell in der Lage, beide Kommunikationsarten zu unterstützen.

Funktionsübersicht

Funktion SMS DATA
Melden X X
Befehlen X X
Stationszustand (X) X
Konfiguration (X) X
Logger abfragen   X
Zähler auslesen   X

Zurück zum Anfang

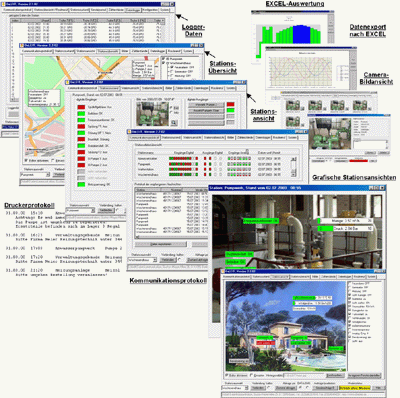

Screenshots

DxLEIT Schema

Mehr Screenshots

Zurück zum Anfang

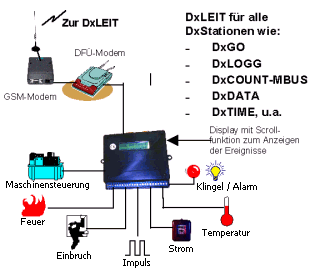

DxStationen für DxLEIT

DxLEIT
Messen, Steuern, Zählen, Befehlen, Loggen, Überwachen

Alle aktuellen Werte einer ausgewählten Station (Meldungen, Zählwerte, Messwerte und Befehle) in einer Maske

Schwarze Linie

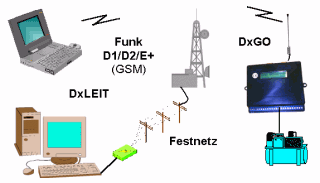

Übertragungsmöglichkeiten

DxLEIT
DxLEIT Kommunikation mit Dx-Stationen

Modemverbindung zu DxGeräten aus dem Fest- oder Mobilfunknetz





Zurück zum Anfang


Technische Daten

Datenübertragung
per Festnetzmodem, Funkmodem, Leitung
per SMS oder P2P Daten-Verbindung
Konfiguration/Programmierung
Die Konfiguration der Dx-Geräte erfolgt über die Konfigurations-Software. (lokal/fern) Einstellungen werden in DxLEIT übernommen
Visualisierung
Karteikarten im Windows Outfit
Karteikarte für Kommunikationsprotokoll (Logbuch)
Karteikarte für Stationszustand
Karteikarte für Stationsansicht, mehrere gleichzeitig
Karteikarte für Camera-Bilder, Abspielen von Bildern
Karteikarte für Zählerstandauslesung
Karteikarte für Loggerdatenauslesung
Karteikarte für Routineruf
Datenexport
Datenkonvertierung für EXCEL, ACRON und andere Programme, ASCII - Format
Kommunikation
Spontaner Empfang, Abfrage von Zuständen, Senden von Befehlen per SMS/DATA-DFÜ
Anzahl Stationen
Es können beliebig viele Dx-Stationen bedient und überwacht werden
Betriebssysteme
Windows 95/98/NT/2000/XP
Protokollierung
An die Leitstelle DxLEIT kann ein Drucker angeschlossen werden (Option).
Sonstiges
Fenster-POPUP-Funktion beim Empfang
Piepton Ausgabe beim Empfang
Feldstärkeanzeige
Farbumschwung bei Zustandsänderung
Farbumschwung bei Grenzwertverletzung
Auslesen von Loggerdaten, auch automatisch
Routineruf zur Abfrage der Stationen
MBUS-Fernkonfiguration
Schwarze Linie
DxLEIT
Leitstellen-Software für SMS- und Daten-Kommunikation. Geeignet für alle Dx-Geräte.

optional:
- DxLEIT PICTURE (Bildmaske)
- DxLEIT FORWARD (Weiterleitung per SMS + EMAIL)
- DxLEIT CAM (Kamerabilder empfangen und darstellen)
- DxLEIT ACRON (Schnittstelle für Datenexport nach ACRON)
Lieferumfang
Software mit Handbuch
Zubehör
  • Festnetzmodem, ISDN-Modem oder GSM-Modem

  • GSM/GPRS-PC-Karte:


  • oder ISDN-PMCIA-Karte:


Optional
USB-Kabel zum Anschluß der Dx-Stationen (RS232) an die serielle USB-Schnittstelle eines Laptops oder PCs:
