WLAN SCADA-System bestehend aus FWEE und SCADA Leistelle zur Steuerung und Überwachung technischer Anlagen
Eigenschaften
- SCADA-System mit SCADA-Leitstelle und DxINT-WLAN-Fernwirkendeinrichtungen (FWEE)
- Reichweite von bis zu 1000m bei freier Sicht; Einsatz von Richtantennen
- Anschluss mehrerer 100 Geräte an die SCADA Leitstelle (DxLEIT oder DxNET)
- DxINT mit internem WLAN-Modem nach IEEE 802.11b/g als Server oder Client
- WLAN-Netz mit WLAN-Router nach IEEE 802.11b/g und optionalen Repeatern
- Optionale Anbindung an das Internet
- DxINT mit digitalen Meldungs- und Zähleingängen, analogen Ein- und Ausgängen
- Zur Erhöhung der Anzahl der Ein- und Ausgänge sind mehrere Module kaskadierbar
- Zyklische, ereignisorientierte und Abfrage-Datenübertragung zwischen FWEE und Leitstelle
- Routineruf/Übertragungswiederholung in vorgegebenem Zeitraster
- Uhrzeitsynchronisation mit einem Zeit-Server oder der Leitstelle
- SCADA-System mit begrenzter Reichweite und hohem Sicherheitsstandard
- CE-Zulassung
Beschreibung |
||
|

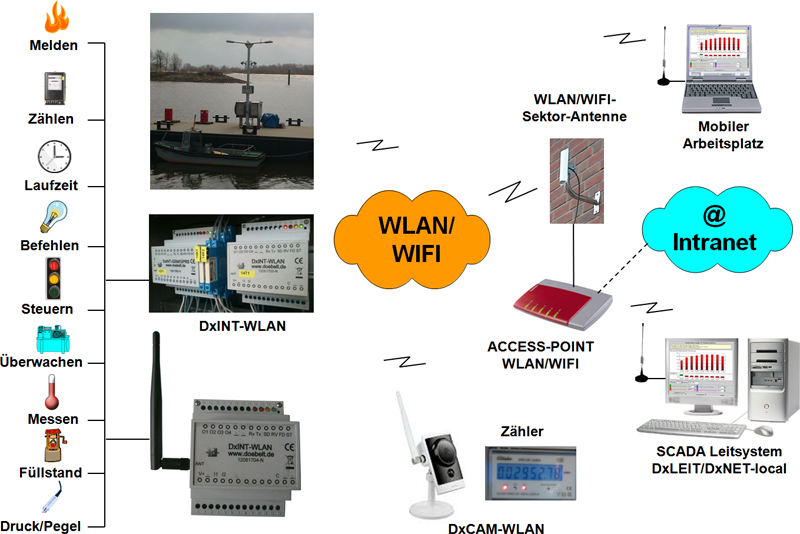

Das WLAN-SCADA-System besteht aus einer Leistellen-Software DxLEIT oder DxNET-Local, Fernwirkendeinrichtungen DxINT und einem WLAN-Netz. Falls kein WLAN-Netz vorhanden ist, kann eines mit Hilfe eines Routers aufgebaut werden oder die DxINT-WLAN-Geräte können als Server arbeiten und dies überflüssig machen. Die Datenübertragung erfolgt verschlüsselt. Bei Einsatz geeigneter Antennen und freier Sicht kann die Reichweite des WLANs bis zu 1000m betragen. Das System kann bei Bedarf an das Intra-/Internet angeschlossen werden. Die SCADA-Leitstellen-Software DxLEIT bzw. DxNET tauscht permanent Daten mit den DxINT- Fernwirkendeinrichtungen aus. Sie erlaubt den zyklischen, spontanen und/oder Anreiz-Betrieb. Die empfangenen Daten werden ausgewertet, aufbereitet und auf unterschiedliche Arten in einem grafischen Human-Machine-Interface (HMI) bereit gestellt. In der umgekehrten Richtung können ebenfalls Daten übertragen und Aktionen ausgelöst werden. Alle Aktionen und Reaktionen werden protokolliert. Für die Auswertung stehen ebenfalls viele Funktionen und Masken zur Verfügung.

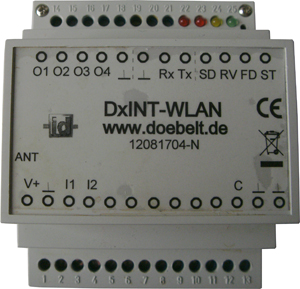

DxINT-WLAN ermöglicht Ihnen digitale Zustände, Meldungen, Zählimpulse und Messwerte zu erfassen und an eine zentrale Leitstelle über ein WLAN-Netz zu übertragen. Außerdem können Aktoren am DxINT-WLAN-Gerät angeschlossen und gesteuert werden. Für spezielle Aufgaben steht ein interner Datenlogger zur Verfügung, der die Signale für bis zu 12 Monate aufzeichnet. |
Zum Schalten und Steuern besitzt das DxINT-WLAN digitale und analoge Ausgänge. Die unterschiedlichen Ausführungsvarianten können der DxINT-Variantenübersicht entnommen werden. Über Leuchtdioden wird der aktuelle Zustand des Gerätes angezeigt.
Das DxINT-WLAN-Modul besteht aus:

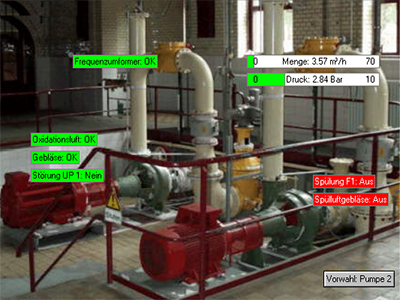

Die SCADA-Leitstelle DxLEIT oder DxNET empfängt, bewertet und visualisiert die empfangenen Daten. Weiterhin stellt sie HMI zur Steuerung und Überwachung der Anlagen zur Verfügung. Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von:Systeme begrenzter Reichweise ohne laufende Gebühren, Campus- oder Liegenschaftsüberwachung und -steuerung, Smart-home Control Einrichtungen, Umweltmessstationen, Gebäuden, Wasserver- und Entsorgungsanlagen, u.v.a.m.. |
|
