3.1.20 / 3.1.20.1 - 3.1.20.9 / 4.1.4
DxINT
Variantenübersicht

Tabellarische Übersicht

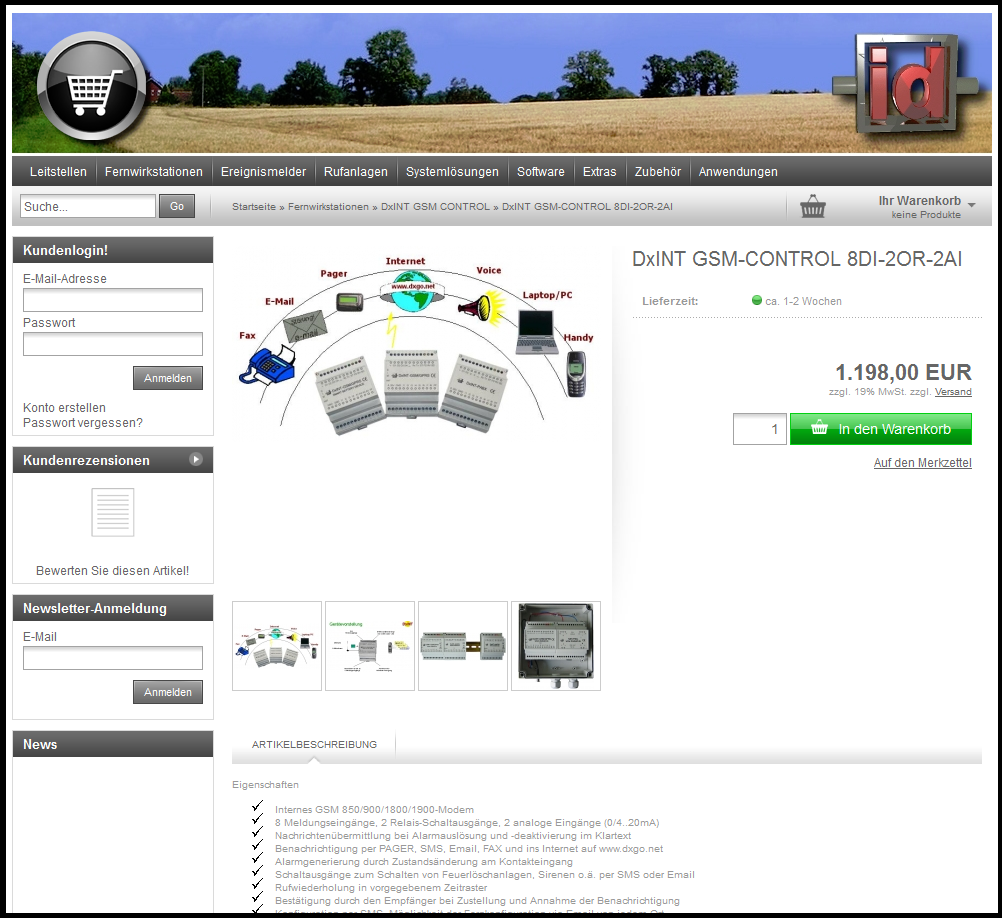

1. DxINT - Allgemein Bild

Eigenschaften

  • Bis zu 8 Meldungseingänge
  • Nachrichtenübermittlung bei Alarmauslösung und -deaktivierung im Klartext
  • Benachrichtigung per PAGER, SMS, E-Mail, FAX und ins Internet auf www.dxgo.net
  • Alarmgenerierung durch Zustandsänderung am Kontakteingang
  • 4 Schaltausgänge zum Schalten von Feuerlöschanlagen, Sirenen o.ä. per SMS oder E-Mail
  • Rufwiederholung in vorgegebenem Zeitraster
  • Bestätigung durch den Empfänger bei Zustellung und Annahme der Benachrichtigung
  • Konfiguration per SMS, Möglichkeit der Fernkonfiguration via E-Mail von jedem Ort
  • Statusabfrage vom Mobiltelefon oder per E-Mail
  • Routineruf in frei definierbarem Zeitraster
  • Zählwerterfassung mit Intervall- und Lifetime-Zähler
  • Neustartmeldung nach Spannungsanschluss
  • DCF/Mobilfunknetz-Uhrzeitsynchronisation
  • Varianten für Batteriebetrieb, Hutschienen- oder Wandgehäuse IP67
  • Eigensichere Eingänge
  • CE-Zulassung
  • Erfüllung der Normen CENELEC EN 50 081-2 und CENELEC EN 61000-6-2 gemäß den Bestimmungen der Richtlinie 89/336/EWG bzw EMVG.
Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von:
Elektroinstallationen, Prozessvorgängen, Heizungs- und Klimaanlagen, Umweltmessstationen, Windkraftanlagen, Fahrzeugen, Aufzügen, Miethäusern, Gebäuden, Einbruchmeldeanlagen, Verkaufsautomaten, Wasserver- und Entsorgungsanlagen, Kühl- und Klimaanlagen u.v.a.m..

Dazu mehr... 		DxINT-Familie
2. DxINT-GSM - GSM/GPRS-Modul für Hutschienenmontage Bild

DxINT-GSM

DxINT-GSM ermöglicht Ihnen Ereignisse als SMS, FAX, E-Mail, Pagerruf oder ins Internet zu melden. Außerdem sind Sie in der Lage per SMS oder durch den Versand einer E-Mail einen Ausgang am Gerät zu schalten.

Das DxINT Plug&Play Modul besteht aus:
  • internem Funkmodem für GSM (D1/D2/E+)
  • interne GSM Antenne, extern optional
  • direkte 12VDC oder 24VDC Versorgung
  • integrierte Temperatur- und Feldstärkemessung
  • Angabe der Cell-Information, Ortungsmöglichkeit
  • Hutschienennetzteil für 230VAC verfügbar

Zählwerterfassung

  • Ereignismeldeeingänge können als Zähleingänge konfiguriert werden
  • Meldungsauslösung bei Über-/Unterschreitung vorgegebener Mengen
  • Übertragung per SMS, FAX, E-Mail oder ins Internet
  • Zählfrequenz: maximal 10Hz
  • Speicherung der Zählwerte
  • Fernübertragung der erfassten Daten
  • Bildung von Intervallzählern
Dazu mehr... 		DxINT-GSM DxINT-GSM mit Display

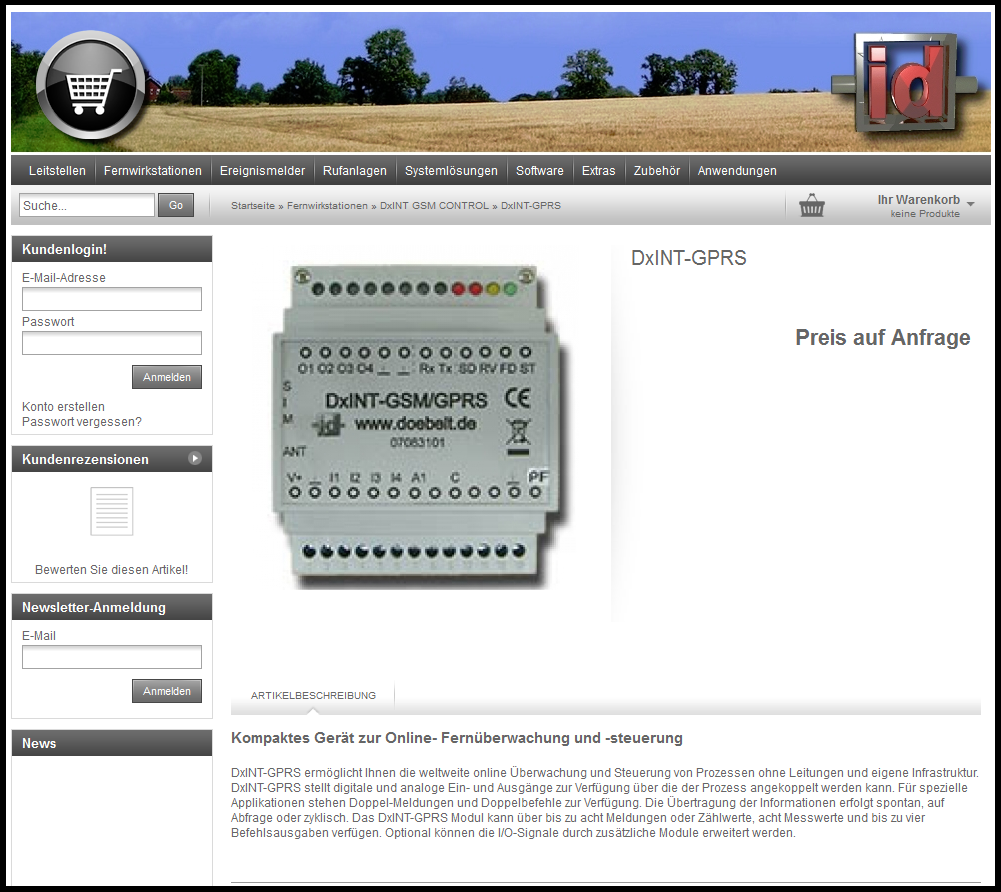

3. DxINT-GPRS - weltweite Online-Datenübertragung per Funk
DxINT-GPRS Funk TCP/IP Online-Verbindung mit IEC-Protokoll und Datensicherung

DxINT-GPRS

DxINT-GPRS ermöglicht Ihnen die weltweite Online-Überwachung und -Steuerung von Prozessen ohne Leitungen und eigene Infrastruktur. DxINT-GPRS stellt digitale und analoge Ein- und Ausgänge zur Verfügung, über die der Prozess angekoppelt werden kann. Für spezielle Applikationen stehen Doppelmeldungen und Doppelbefehle zur Verfügung. Die Übertragung der Informationen erfolgt spontan, auf Abfrage oder zyklisch. Das DxINT-GPRS-Modul kann über bis zu acht Meldungen oder Zählwerte, acht Messwerte und bis zu vier Befehlsausgaben verfügen. Optional können die I/O-Signale durch zusätzliche Module erweitert werden.

DxINT-GPRS arbeitet auf TCP/IP-Basis und verfügt über verschiedene Übertragungsprotokolle. Zur Anbindung an DxNET wird DxINT-GPRS mit dem DxNET-Protokoll geliefert. Zur Ankopplung von fremden Leitstellen und SCADA-Systemen steht das IEC 870-5-104 Protokoll zur Verfügung. Wir verfügen über eine große Auswahl an Protokollen, die bei Bedarf zur Verfügung stehen. Dazu mehr... 		DxINT GSM/GPRS
4. DxINT-ANALOG Bild

DxINT-ANALOG

DxINT-ANALOG ermöglicht Ihnen Ereignisse, Mess- und Zählwerte sowie Befehle über das analoge Telefonnetz, zu einer Leitstelle oder zu einem anderen DxINT-ANALOG Gerät zu übertragen. Optional können direkte SMS-Nachrichten und Pagerrufe abgesendet werden. Eine Übertragung ins Internet, an die Internetleitstelle DxNET (www.dxgo.net), ist ebenfalls möglich. Der Zustand des Gerätes und der Verbindung wird über Leuchtdioden angezeigt. Die Konfiguration des Gerätes erfolgt über eine RS232-Schnittstelle mit der passenden Konfigurationssoftware. Eine Fernkonfiguration ist optional ebenfalls möglich. Dazu mehr... 		DxINT-ANALOG

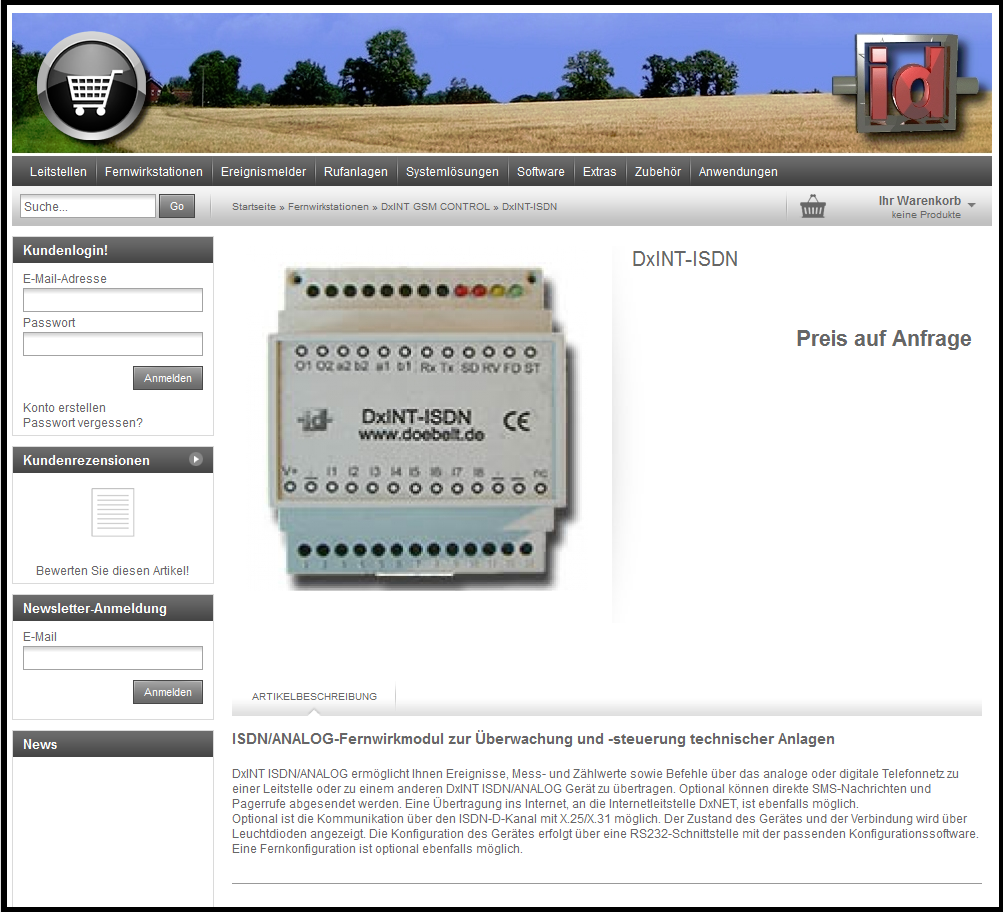

5. DxINT-ISDN

DxINT-ISDN

DxINT-ISDN ermöglicht Ihnen Ereignisse, Mess- und Zählwerte sowie Befehle über das digitale Telefonnetz zu einer Leitstelle oder zu einem anderen DxINT-ISDN Gerät zu übertragen. Optional können direkte SMS-Nachrichten und Pagerrufe abgesendet werden. Eine Übertragung ins Internet, an die Internetleitstelle DxNET (www.dxgo.net), ist ebenfalls möglich. Optional ist die Kommunikation über den ISDN-D-Kanal mit X.25/X.31 möglich. Der Zustand des Gerätes und der Verbindung wird über Leuchtdioden angezeigt. Die Konfiguration des Gerätes erfolgt über eine RS232-Schnittstelle mit der passenden Konfigurationssoftware. Eine Fernkonfiguration ist optional ebenfalls möglich. Dazu mehr... 		DxINT-ISDN
6. DxINT-TCP/IP - TCP/IP-Modul für Hutschienenmontage Bild

DxINT-TCP/IP

DxINT-TCP/IP ermöglicht Ihnen digitale Zustände, Meldungen, Zählimpulse und Messwerte zu erfassen und an eine zentrale Leitstelle per TCP/IP über das Intra-/Internet zu übertragen. Außerdem können Aktoren am DxINT-TCP/IP-Gerät angeschlossen und gesteuert werden. Für spezielle Aufgaben steht ein interner Datenlogger zur Verfügung, der die Signale für längere Zeit aufzeichnet. Zum Schalten und Steuern besitzt das DxINT-TCP/IP digitale und analoge Ausgänge. Über Leuchtdioden wird der aktuelle Zustand des Gerätes angezeigt. Dazu mehr... 		DxINT-TCP/IP
7. DxINT-ISM

DxINT-ISM

DxINT-ISM arbeitet mit einem Funkmodem nach dem Industrial Scientific and Medical (ISM) Standard. Der Datenaustausch erfolgt mit einer Zentralen oder einem anderen Dx-RADIO. Die Reichweite kann bis zu 5km betragen, je nach Frequenz, Antenne und Sendeleistung. Eine Sichtverbindung ist von Vorteil. Dazu mehr... 		DxINT-ISM
8. DxINT-TETRA

Eigenschaften

  • Datenübertragung über große Entfernungen ohne Leitungen in TETRA-Zellen
  • Kostengünstige Datenübertragung
  • Sichere Datenübertragung im Organisationskanal
  • Gleichzeitige Übertragung von Daten und Sprache
  • digitale Meldungseingänge zum Anschluss von potentialfreien Kontakten
  • Befehlsausgänge als open-collector- oder Relaisausgabe
  • analoge Messwerteingänge zum Anschluss von 0/4..20mA Signalen (Option: 0..1/10V)
  • analoge Ausgabesignale für 0..1/10V Signale (Option: 0/4..20mA)
  • Übertragung bei Änderung des Eingangssignals oder bei Grenzwertverletzung (spontan), in bestimmten Zeitabständen (zyklisch) oder durch Abfrage
  • Datenaustausch zwischen den DxINT-TETRA-Geräten und Handfunkgeräten oder einer Zentrale über STS-Statusnachrichten
  • Betriebs- und Funktionsanzeige
  • Betriebsbereit in allen TETRA-Netzen

DxINT-TETRA

Das Gerät DxINT-TETRA ist eine TETRA-Fernwirkstation, die es erlaubt, digitale und analoge Informationen bidirektional mit einer oder mehrerer Zentralen (Fernwirkleitstellen) in Form eines anderen DxINT-TETRA-Gerätes, eines Handfunkgerätes oder einer PC-Leitstelle DxLEIT-RADIO auszutauschen. Die Datenübertragung erfolgt durch das im DxINT-TETRA integrierte TETRA-Modem. Der Datenaustausch mit einer Leitstelle oder einem andern Funkgerät, unabhängig davon ob es ein Handfunkgerät oder ein Einbaugerät ist, erfolgt über STS-Kurznachrichten. Für den Funkbetrieb ist eine TETRA-Funkzelle erforderlich. 		DxINT-TETRA
9. DxINT-Datenfunk Zeitschlitz

Eigenschaften

  • Exclusiv-Frequenz für einen Nutzer, keine Störungen
  • Datenübertragung im Zeitschlitzverfahren (6s/min)
  • Datenübertragung zwischen ortsfesten und/oder mobilen Stationen
  • Datenübertragungsrate typ. 1200 bit/s
  • Bis zu 6 Watt Sendeleistung, Reichweite bis zu 30 km
  • Datenübertragung im 450Mhz Bereich
  • Ähnliche Bedingungen wie im Betriebsfunk
  • Anmeldepflichtig, gebührenfrei oder Pauschalgebühr
  • Keine volumenabhängigen Gebühren

DxINT-Datenfunk Zeitschlitz

Funkdatenübertragung ist in vielen Fällen die einzige Lösung Daten zwischen zwei Orten zu transportieren. Oft ist kein Telefonanschluss vorhanden oder dessen Einrichtung nicht möglich. In solchen Fällen kommt oft nur die Datenübertragung per Funk in Frage. Aufgrund der Frequenzknappheit ist die Zuteilung einer eigenen Frequenz für Datenübertragungszwecke bisher sehr schwierig gewesen. Diese Problematik besteht seit Einführung des Datenfunkes durch das BAPT nicht mehr. Im Frequenzbereich von 447MHz bis 449 MHz werden im 12,5 KHz-Raster mehrere Kanäle für Bedarfsträger bereitgestellt. Jeder Kanal ist in 10 Zeitschlitze à 6s aufgeteilt, der einem Bedarfsträger zur Verfügung gestellt wird. Die Zeitschlitze sind für die Datenübertragung zugelassen. Es wird ein reiner Funkkanal ohne Sicherungsmechanismen zur Verfügung gestellt. 		DxINT-Datenfunk Zeitschlitz
10. DxINT-SAT TCP/IP
weltweite Online-Datenübertragung via Satellit

DxINT-SAT TCP/IP

DxINT-SAT TCP/IP ermöglicht Ihnen die weltweite Online-Überwachung und -Steuerung von Prozessen ohne Leitungen und ohne eigene Infrastruktur über Satelliten. Die Übertragung der Informationen erfolgt spontan, auf Abfrage oder zyklisch. DxINT-SAT TCP/IP arbeitet mit einem Satelliten-DSL-Anschluss auf TCP/IP Basis. Es kann mit jedem beliebigen Kommunikationspartner, der über das Internet erreichbar ist, kommunizieren. Die Kommunikation des DxINT-SAT-Fernwirkgerätes kann mit einer Leitstelle, einer Internetleitstelle oder einem weiteren DxINT-Fernwirkgerät als Punkt-zu-Punkt-Applikation erfolgen. Dazu mehr... 		DxINT-SAT




Zurück zum Seitenanfang


Typ DxINT GSM DxINT-VOICE GSM DxINT GPRS DxINT ANALOG DxINT ISDN DxINT TCP DxINT ISM DxINT SAT
Übertragungsweg GSM GSM GSM/
GPRS		 PSTN ISDN DSS1 ETHERNET ISM/
Zeitschlitz		 IMARSET, etc
Automatischer Verbindungsaufbau     X X X X X X
Kostenüberwachung X X X         X
Statistikfunktion X X X         X
Übertragungsarten
spontan X X X X X X X X
zyklisch X X X X X X X X
auf Abfrage X X X X X X X X
Datenübertragung
SMS X X X X X     X
E-Mail X X X         X
DATA X X X X X   X X
GPRS/TCP-IP     X     X
FAX X X           X
VOICE   X
Signalisierung
Rufnummernerkennung [CLIP/CLIR] X X X X X
Zugangsrufnummern (INCALL)   X   X X
Kostenfreie Übertragung mit Rufnummernerkennung X X   X X
Digitale Ein-/Ausgänge
Digitale Eingänge (potentialfrei) 2/4/8
Digitale Zäleingänge (potentialfrei), Impuls, S0, reed 2/4/8
Digitale Ausgänge Relais/open Collector 1/2/4
Option: Analoge Ein-/Ausgänge
Analoge Eingänge 0/4..20mA, 0..1/10V 1/2/4
Analoge Eingänge PT1000 1/2/4
Analoge Eingänge PT100 1/2
Temperaturdifferenzmessung X
Analoge Ausgänge [0/4..20mA: 0..1/10V] 1/2/4
lokale Schnittstellen
RS232/USB X X X X X X X X
RS485 option   option option option option option option
DXBUS option   option option option option option option
MBUS/MINIBUS/LBUS option   option option option   option option
CL1 [20mA], EN62056-21 option   option option option option option option
Powerline option   option option option option
Ethernet option   option option option
WLAN option   option
Zigbee option
Datenspeicherung (Logger)
MINI-LOGGER X X X X X X X X
Langzeitlogger [8MB] option option option option option option option option
Spannungsversorgung
Spanungsversorgung 12/24/48VDC//12VAC/60VAC
Strom-/Leistungsaufnahme 10VA
Akkupufferung 40 Tage und mehr (Option)
Spannungsausfall/-wiederkehrmeldung X
Batterie only Versorgung [Übertragungen/Lebensdauer] 5000/10 Jahre
Solarversorgung Option
weitere Eigenschaften
Delta EVENT Übertragung X X X X X X X X
Bildung von Intervallwerten, Zeitabschabschnittswerte X X X X X X X X
Skalierung der Werte X X X X X
Verknüpfungen UND/ODER/NICHT X X X X X X X X
Freie Textwahl X X
Grenzwertmeldungen X X X X X X X X
Hysterese X X X X X X X X
Uhrzeitsynchronisation X X X X X X X X
Rohrbrucherkennung X X X X X X X X
Interne Funktionen
Temperaturmessung X X X X X X X X
Feldstärkemessung X X X
Standortbestimmung X X X
Protokolle
Döbelt X X X X X X X X
IEC 60870-5-101 X X   X X
IEC 60870-5-104     X     X
3964R/RK512 (X)     X X
Erweiterungsmöglichkeit
DxBUS, DxINT-SUB (X)   X X X X X X
Mechanik
Gehäusemaße [mm] 70*72*90
Schutzart IP40
Befestigung Hutschiene
Sonstiges
Temperaturbereich [°C] -20..60
Zulassungen CE
Programmierung
SMS/E-Mail/DxINT-CONFIG X/X/X X/X/X X/X/X -/-/X -/-/X -/-/X -/-/- X/X/X
Fernprogrammierung X X X X X X   X/X/X
optionales Zubehör Wandgehäuse/Antenne/Kabel/Netzteil/Leitstellensoftware
