SYS-COUNT - Dezentrale Zählerfernauslesung von Impuls- und MBUS-Zählern mit DxINT, DxMASTER und DxHEAD-APS

Eigenschaften:

Allgemein

Online Auslesung vom mehr als 1000 Zählern im 15-Minutenraster
Auslesung von mehr als 1000 impuls- und MBUS-Zählern
Dezentrale Anordnung der Zähler in Entfernungen von mehreren Kilometern
Keine Übertragungskosten bei Nutzung interner Kommunikationsleitungen

DxINT Feldstationen

Anschluss von Sensoren und Aktoren sowie deren Ansteuerung
DxINT mit Spannungsversorgung 24VDC oder 230VAC
Erfassung und Speicherung der Daten über mehrere Monate bis zur Übertragung

DxMASTER Zwischenebene

Kommunikation mit den DxINT Feldstationen und mit der DxHEAD Kopfstation
Zyklischer Datenaustausch mit den DxINT Feldstationen
Zwischenspeicherung der Daten

DxHEAD-APS Kopfstation

Bereitstellung der Daten in Tagesdateien oder mit Standard-Protokollen
Abfrage des Anlagenzustandes jederzeit möglich
Steuerung und Überwachung der Anlage über die Leitstelle
Integration in bestehende Systeme möglich

Zurück zum Seitenanfang

Allgemeines

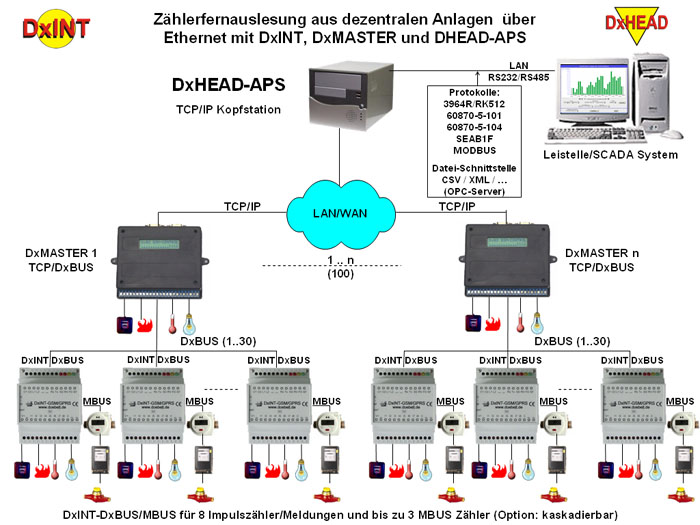

Zur Zählwerterfassung, Überwachung und Steuerung von dezentralen Anlagen bieten wir Ihnen unsere Lösung mit Dx-Geräten an. Sie eignet sich besonders für die online-Datenerfassung in großen Liegenschaften. Das System besteht aus DxINT-, DxMASTER- und DxHEAD-Geräten mit Interfaces für Ethernet und DxBUS.

DxINT Feldstationen

DxINT Geräte dienen zur Signalerfassung und Signalausgabe. Pro DxINT stehen acht Zähl- und Meldeeingänge sowie eine Schnittstelle zum Anschluss von bis zu zehn MBUS Zählern zur Verfügung. Über den DxBUS lassen sich bis zu 30 DxINT Geräte miteinander vernetzen und mit der DxMASTER Station verbinden. Optional besteht die Möglichkeit an jede DxINT-Station Erweiterungsmodule anzuschließen. DxINT Stationen besitzen eine interne Echtzeituhr, die mit der DxHEAD Kopfstation synchronisiert wird. Es lassen sich Zeitabschnittswerte wie z.B. 15-minuten, Stunden- oder Tageswerte zeitgenau erfassen und im Gerät bis zur Übertragung speichern. Um bei einem Stromausfall keine Daten zu verlieren, werden diese in einem Flash-Speicher abgelegt. Optional kann die DxINT Station mit einer Batterie gepuffert werden, so dass auch bei Stromausfall Impulse erfasst werden können.

DxMASTER Stationen

Die DxMASTER Station dient als DxBUS Master und steuert die Kommunikation mit den DxINT Stationen, sowie zur DxHEAD Kopfstation. Je nach Konfiguration kann die DxMASTER Station die Daten der DxINT-Stationen zwischenspeichern und auf Abruf bereithalten oder die Daten der DxINT Stationen auf Anfrage durch die DxHEAD Station anfordern. Optional kann die DxMASTER Station mit eigenen Ein- und Ausgängen zur Signalein- und -ausgabe ausgerüstet werden.

DxHEAD-APS Kopfstation

Die DxHEAD-APS Station dient zur Steuerung und Abfrage der DxMASTER und DxINT Stationen und zum Datenaustausch mit dem nachgeordneten Leitsystem. DxHEAD-APS fragt zyklisch alle angeschlossenen Stationen ab und übergibt die zeitgenau erfassten Daten an das nachgeordnete System.

Die Datenübertragung zwischen den DxMASTER Stationen und der DxHEAD-APS Station erfolgt über ein Standard Ethernet (802.3, TBase10/100). Das Antwort- bzw. Reaktionsverhalten des Systems hängt vom Systemaufbau und der Systemkonfiguration ab. Bei einem Vollausbau einer DxMASTER Station mit 30 DxINT Stationen, an die je 8 Impulszähler und 10 MBUS Zähler angeschlossen sind, benötigt die DxHEAD-APS Station zur Abfrage der Daten ca. 30s, wobei ca. 1s für eine DxINT Station zugrunde gelegt wird. Um die Zeit für eine Gesamtabfrage zu erhalten, muss diese Zeit mit der Anzahl der DxMASTER Stationen multipliziert werden. Sollen z.B. innerhalb von 15 Minuten alle Zählwerte der vorgehenden 15-minuten Periode bereitgestellt werden, so können in diesem Beispiel, bei einem voll ausgebautem System, 30 DxMASTER Stationen mit je 240 Impulszählern (30 DxINT mit 8 Impulszählern) und 300 MBUS Zählern (30 DxINT mit 10 MBUS Zählern) abgefragt werden. Die Zeit zur abfrage von 30 DxMASTER Station im Vollausbau beträgt 15 Minuten (30 DxMASTER *30s = 900s). Die Datenübergabe an das nachgeordnete System kann über Standard Protokolle oder über eine Dateischnittstelle erfolgen. Der Empfang von Kommandos des nachgeordneten Systems für die Unterstationen und deren Weitergabe an die DxMASTER und DxINT Stationen ist ebenfalls möglich.

Leitstelle

Als Zentrale dient z.B. die Internet-Leitstelle DxNET oder die stand-alone Leitstelle DxLEIT mit optionaler ACRON-Schnittstelle. Alternativ können die Daten per Email übertragen werden. Die DxHEAD Kopfstation zum Empfang und zur Weiterleitung der Daten, sowie zur Ankopplung an übergeordnete Leitsysteme.

Internet-Zentrale

Als weitere Möglichkeit kann unser Internet-Server DxNET (www.dxgo.net) benutzt werden. Hier können alle Messwerte von jedem beliebigen Internet-Terminal abgerufen werden. Optional ist die Anzeige einer Landkarte möglich.

Anwendungen

Online Energie-Controlling für größere Liegenschaften/Campus
