DxHEAD: der Kommunikator zwischen Dx-Stationen und Leitsystemen
Eigenschaften
- DxHEAD Kopfstation als Front-End für Dx-Stationen und Interface zum SCADA-System
- DxHEAD Kommunikations-Schnittstellen zu Dx-Stationen : GSM, GPRS, ANALOG, ISDN, Ethernet, Standleitung

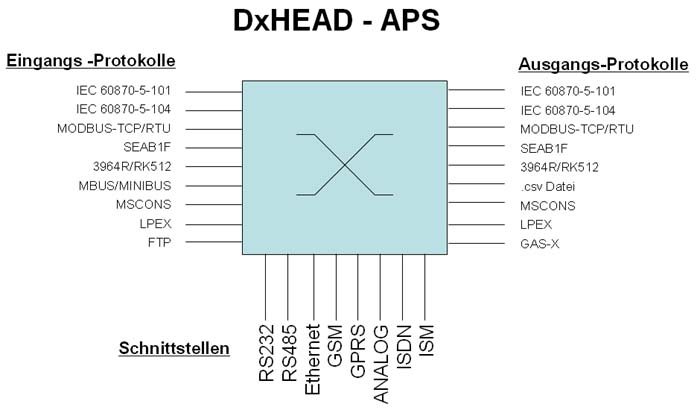

- DxHEAD-Protokoll-Schnittstellen zum Leitsystem: 3964R/RK512, IEC 60870-5-101, IEC 870-5-104; MODBUS, u.a.
- Front-End oder Kopfstation als Kommunikationsumsetzer für verschiedene Netze
- Unterstützt TCP-Server-, TCP-Client-Betriebsart
- Software-Schnittstellen und Schnittstellentreiber: Datei-Schnittstelle, OPC-Server
- Hardware-Schnittstellen zum Leit-/SCADA-System: LAN (Ethernet), RS232; RS485
- Bidirektionale Informationsaustausch mit Dx-Stationen: spontan, auf Abfrage und zyklisch
- Übertragung von Meldungen, Mess- und Zählwerten, Befehlen und Loggerdaten
- Dx-Stationen besitzen digitale und analoge Ein- und Ausgänge, Loggerfunktion, RS232
- DxHEAD-Bauformen: Tisch- oder Wandgehäuse, 19"-Einschub, Hutschienengehäuse
- Optional: digitale und analoge Ein- und Ausgänge
- Optional: Verschlüsselung (IPSec; Blowfish, ...)
- CE-Zulassung
Beschreibung
|

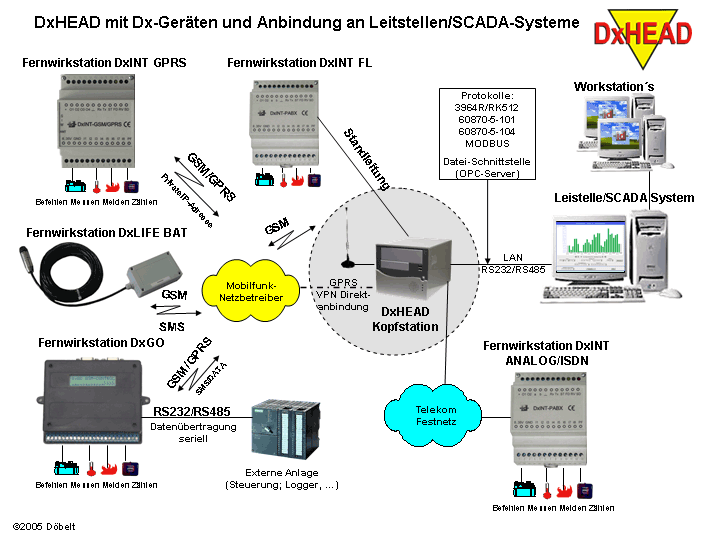

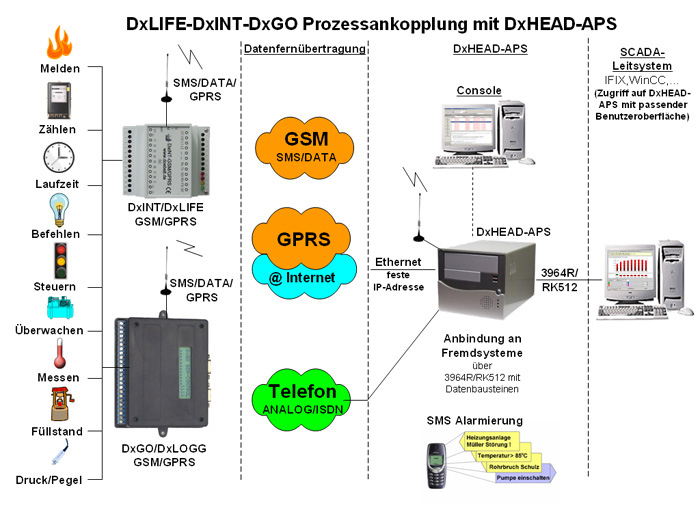

DxHEAD dient als Schnittstellen- und Protokollunsetzer zwischen dezentralen Systemen und einem nachgeordneten SCADA- bzw.
Leitsystem. Größere Anlagen besitzen oft eine Vielzahl von dezentral verteilten Prozesssignalen. Die Informationen werden in den
dezentralen Dx-Stationen über digitale und analoge Ein- und Ausgänge erfasst, ausgewertet, gesammelt und an die DxHEAD
Kopfstation übertragen. Die DxHEAD Kopfstation empfängt die Informationen, wertet sie aus und sendet sie in dem gewünschten
Protokollformat weiter an das nachgeordnete Leit- oder SCADA system. In umgekehrter Richtung werden die Informationen vom
Leit- oder SCADA-System an die DxHEAD-Kopfstation übertragen und von dort zu den Dx-Stationen übertragen. Als Übertragungsprotokoll zwischen DxHEAD Station und Leitsystem stehen unterschiedliche Protokolle zur Auswahl. Für die Ankopplung an ein SPS-System eignet sich die Standardprozedur 3964R/RK512. Für Systeme aus dem Ver- und Entsorgungsbereich ist die Kommunikation über IEC 60870-5-101 oder IEC 60870-5-104 gängig. Weitere Protokolle wie MODBUS, SEAB-1F oder andere stehen alternativ zur Auswahl. Die Anpassung an ein bestehendes eigenes Protokoll ist ebenfalls möglich. Der Informationsaustausch zwischen DxHEAD und Dx-Stationen kann gleichzeitig auf mehrere Arten erfolgen. |
So stehen Anbindungen über Standleitungen, über analoge oder digitale Telefonleitungen oder über Funk mit GSM, GPRS oder ISM
zur Verfügung. Dx-Stationen gibt es in den unterschiedlichsten Ausführungen mit Strom oder Batterie-Versorgung, mit digitalen und analogen Ein- und Ausgängen, mit Loggerfunktion, mit Schnittstellen zu Fremdanlagen und viele andere mehr. Die DxHEAD Einstell- und Bedien-Software bietet eine Vielzahl von Einstell- und Konfigurationsmöglichkeiten. Zusätzlich kann mit einer Bedienoberfläche die Kommunikation zwischen DxHEAD und Leitsystem wie zwischen DxHEAD und Dx-Unterstationen überwacht werden. Optional kann die DxHEAD Station mit digitalen und analogen Ein- und Ausgängen ausgestattet werden, um direkt am Standort der Kopfstation Prozesssignale aufzunehmen und zu verarbeiten. Als Bauform der DxHEAD stehen. standardmäßig Tisch- oder Wandgehäuse, 19"-Einschübe sowie Hutschienen-Gehäuse zur Auswahl. Die Realisierung erfolgt nach Kundenwunsch. Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von: Wasserver- und Entsorgungsanlagen, Prozessvorgänge, Heizungs- und Klimaanlagen, u.v.a.m.. |
| Technische Daten/Type | DxHEAD-PC |
| Kommunikations-Interface | GSM/GPRS/Analog/ISDN/ Standleitung/LAN |
| Protokoll Anbindung | 3964R/RK512; 870-5-101; 870-5-104; MODBUS; Datei-Schnittstelle; (OPC-Server) |
| Anzahl Unterstationen | 10/20/50/100/250/500/1000 |
| Bedienoberfläche | Konfigurations- und Kommunikationsmasken |
| Leitsystem/SCADA | UNINET, DxNET |
| Digitale Eingänge | Optional |
| Davon Zähl-Eingänge | Optional |
| Analoge Eingänge | Optional |
| Analoge Ausgänge | Optional |
| Digitale Ausgänge | Optional |
