FLEX Die Funkklemme STATE/VOICE/DATA | Döbelt Datenkommunikation

Beschreibung

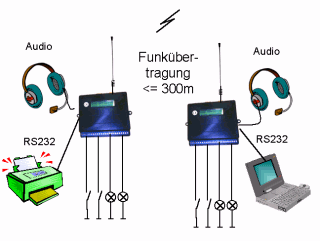

FLEX stellt eine drahtlose Übertragung von Signalen, Daten und Sprache über eine Entfernung von bis zu 300m zur Verfügung. Der Datenaustausch zwischen den FLEX-Stationen erfolgt per genehmigungs- und kostenfreier Funkverbindung. Als Standard-Anwendung wird die Punkt-zu-Punkt Übertragung zwischen zwei FLEX Geräten realisiert. Eingangssignale des einen Gerätes werden als Ausgangssignale auf dem zweiten Gerät wieder ausgegeben. Eine Mischung von Ein- und Ausgängen ist ebenfalls möglich. Neben der Signalübertragung können auch bidirektionale Übertragungsstrecken für Sprache und Daten realisiert werden. Mit FLEX können Sie ein verteiltes Ereignismelde- und Fernwirksystem realisieren. Die Stationen können in einem Umkreis von 300m verteilt angeordnet werden. Eine Station dient als Master. Von dort aus werden die Informationen mit den außen liegenden Stationen ausgetauscht. Es können bis zu 16 Funk-Stationen mit gleichem Funktionsumfang in einem Funknetz kosten-günstig ohne Kabelverlegungsarbeiten zusammen geschaltet werden. Es stehen an jeder FLEX STATE Funkklemme bis zu 16 digitale Eingänge in Form von poten-tial-freien Eingängen und 16 digitale Ausgänge als open-Collektor-Ausgänge oder als Option, in Form von Relaisausgängen, zur Verfügung. Signale bis zu einer Frequenz von 10 Hz können erfaßt und übertragen werden. Einstellungen an den FLEX-Klemmen müssen i.a. nicht vorgenommen werden. Für die Einstellung von Parametern steht optional eine komfortable PC-Software zur Verfügung. In einem Display werden die Zustände der digitalen Ein- und Ausgänge, sowie der Zustand und die Qualität der Verbindung angezeigt.

Seitenanfang

Eigenschaften

Kostenlose Signalübertragung
Signalübertragung per Funk
Reichweite bis zu 300m bei freier Sicht (DECT-Technologie)
Uni- und bidirektionale Übertragung
RS232 Datenübertragung bis 19.200 bd
Sprachübertragung Voll-Duplex
Übertragung von digitalen Signalen
Bis zu 16 Ein- und 16-Ausgänge/Gerät
Ein- und Ausgänge mischbar
Frequenzgetreue Übertragung (typ. 10Hz, max 100Hz)
Digitale Eingänge für potentialfreie Kontakte
Digitale Ausgänge als Open Collector- oder Relais-Ausgänge (Option)

DECT-Technologie

DECT steht für Digital Enhanced Cordless Telecommunications. Dieser Standard zeichnet sich unter anderem durch geringe Störanfälligkeit und eine gute Sprachübertragungsqualität aus. Die Reichweite beträgt bis zu 300m. Der DECT-Standard arbeitet im speziell hierfür reservierten Frequenzbereich 1880-1900Mhz und stellt 120 Duplexkanäle für die Funkstationen zur Verfügung. Jeder Funkteilnehmer prüft den Belegt-Zustand des jeweiligen Kanals auf belegt den nächsten freien Kanal. Hierdurch ist sichergestellt, dass immer ein freier Kanal zur Verfügung steht und eine gesicherte Funkdatenübertragung möglich ist. Zusätzlich zum exklusiven Kanal werden noch Datensicherungsprotokolle auf der Funkstrecke gefahren, die eine sehr hohe Zuverlässigkeit der Datenübertragung gewährleisten.
Die Störung durch andere DECT Stationen ist nicht möglich, da die Funknetzteilnehmer bei der zugehörigen Basisstation angemeldet werden müssen und genügend freie Funkkanäle zur Verfügung stehen.
Die Störung durch andere Quellen, wie z.B. GSM-Handys, Betriebsfunk, ISM Funk, ist ausgeschlossen, da hierfür andere Frequenzbänder reserviert sind. Auch die Störung durch elektrische Maschinen (z.B. Kräne, Pumpen, o.ä.) ist sehr unwahrscheinlich, da diese Maschinen nach den EMV-Richtlinien entstört sein müssen und falls dies nicht der Fall ist, i.A. nur im "niederfrequenten" Bereich Störungen aussenden, die den DECT-Funk nicht beeinflussen.
Sollten dennoch einmal Störungen auftreten, wechseln die Geräte automatisch die Frequenz, bzw. den Funkkanal und wiederholen die Datenübertragung.

Anwendungen

Signalübertragung über öffentliches Gelände
Signalübertragung über Flüsse/Straßen/etc.
Signalübertragung über schwieriges Gelände

Seitenanfang

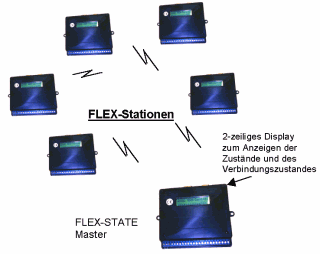

Punkt-zu-Mehrpunkt-Verbindung per Funk

Anwendungen

Überbrückung von öffentlichem Gelände (Straßen, Flüsse, Hindernisse,..)
Übertragung von entlegenen Signalen an einen zentralen Punkt
Übertragung von Zählwerten aus Netzübergabestationen an eine zentrale Zählwerterfassung frequenz- und impulsgenau
Signalübertragung von Objekten auf Flüssen oder Gewässern zum Festland
Bereitstellung eines voll-Duplex fähigen Sprachkanals auf z.B. Gabelstaplern, keine Bedienung erforderlich
Voll-Duplex Übertragung von Daten mit 19.200 bd zum Auslesen von Geräten oder Anlagen

FLEX-STATE

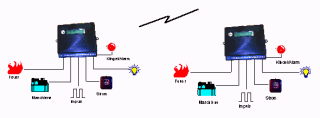

Zwei Stationen gekoppelt mit komplämentaren Ein- und Ausgängen

FLEX AUDIO DUPLEX

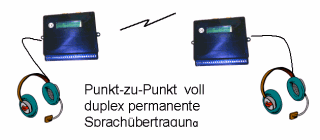

Punkt-zu-Punkt voll duplex permanente Sprachübertragung

FLEX DATA DUPLEX

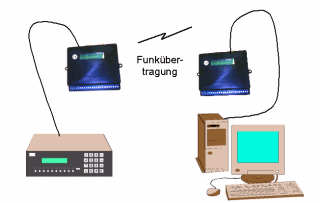

Punkt-zu-Punkt voll-Duplex Datenübertragung mit 19.200 Baud zur Überbrückung von schwierigen Distanzen

Seitenanfang

Technische Daten

Datenübertragung

über Funk (DECT) bis zu 300m Reichweite
mit Repeatern Erhöhung der Reichweite
Option: 70cm (ISM-Band) bis zu einigen km

Konfiguration

Geräte sind vorkonfiguriert, eigene Einstellungen direkt an der Station sind möglich

Display

2-zeiliges LCD-Display (16 Zeichen/Zeile) zur Anzeige aller Zustände des Gerätes

Anschlüsse / Signale pro Station

16 digitale Eingänge (pot. freie Kontakte)
16 digitale Ausgänge als Open Collector oder Relaisausgang, Anzahl variabel
RS232-Schnittstelle für Datenübertragung max. Übertragungsrate 19.200 Bd

Audio

Audio-Anschluß (Mic/Speaker) für permanente vollduplex Sprachübertragung

Funk-Netzwerk

Bis zu 8/16 Stationen mit 300m Reichweite Punkt-zu-Punkt und Punkt-zu-Mehrpunkt

Sicherheit

End-zu-End Bestätigung, Akkupufferung, Fehlerzähler, Feldstärkemessung, zentraler und dezentraler Sirenenanschluß

Antenne

integrierte DECT Antenne
externe Antenne (Option)

Stromversorgung

8-15V=, 200mA, (8..35V=/ 60V=/ Solar) integrierte Akkuladeschaltung, -pufferung

Abmessungen

L: 130mm, B: 110mm, H: 40mm

Bauform

Für Wand- oder Hutschienenmontage

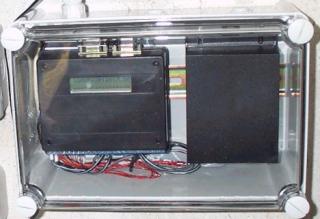

IP67 Wandgehäuse (Option)
Abmessungen: 300*180*120mm3

Anwendungen/Ausführungen

Beispiel: Zeitgenaue Übertragung von Zählersignalen

Funkdatenübertragung für 300m - 16I/O-10Hz-IP67

Liefervarianten

FLEX STATE 16I
Einzelgerät mit 16 Eingängen
FLEX STATE 16O
Einzelgerät mit 16 OC - Ausgängen
FLEX STATE 8I/8O
Einzelgerät mit 8 Ein- und 8 Ausgängen
FLEX STATE 12I/4OR
Einzelgerät mit 12 Eingängen und 4 Relaisausgängen
FLEX VOICE Duplex
Gerät für die voll-duplex Sprachübertragung
FLEX DATA Duplex
Gerät für Datenübertragung (Punkt-zu-Punkt)

Angebotsübersicht

Seitenanfang

Varianten der FLEX

FLEX DATA - Punkt-zu-Punkt Datenverbindung mit bis zu 19.200 baud

FLEX VOICE - Permanente voll-duplex Audioverbindung, Base- und Slavestation

FLEX STATE - bis zu 16 digitalen Eingängen und Ausgängen. Input- und Outputmodul.

Seitenanfang

Zubehör

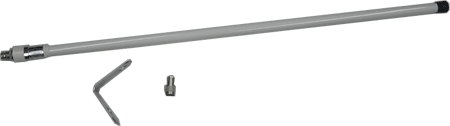

BWB-Antenne (1850 - 1990 MHz / 5db gewinn)
