FLEX - Die Funkklemme
STATE / VOICE / DATA

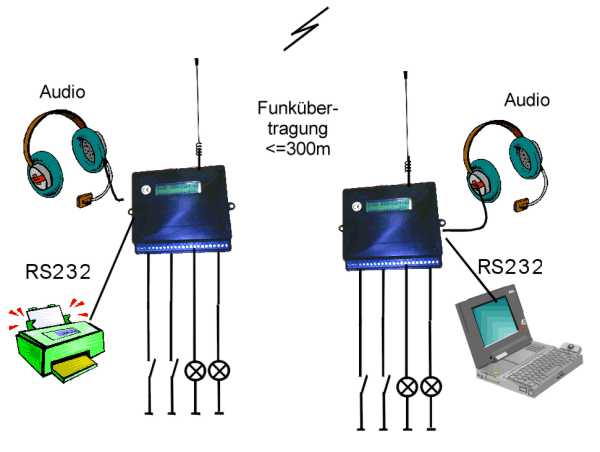

FLEX - Schema

Vorteile durch den Einsatz von FLEX

  • Kostenlose Signalübertragung
  • Signalübertragung per Funk
  • Reichweite bis zu 300m bei freier Sicht (DECT-Technologie)
  • Uni- und bidirektionale Übertragung
  • RS232 Datenübertragung bis 19.200 bd
  • Sprachübertragung Voll-Duplex
  • Übertragung von digitalen Signalen
  • Bis zu 16 Ein- und 16-Ausgängen/Gerät
  • Ein- und Ausgänge mischbar
  • Frequenzgetreue Übertragung (typ. 10Hz, max 100Hz)
  • Digitale Eingänge für  pot. freie Kontakte
  • Digitale Ausgänge als Open Collector- oder Relais-Ausgänge (Option)

Zurück zum Seitenanfang

Anwendungen

  • Signalübertragung über öffentliches Gelände
  • Signalübertragung über Flüsse/Straßen/etc.
  • Signalübertragung über schwieriges Gelände

FLEX - Die Funkklemme:

FLEX-STATE 16 FLEX-STATE 1 FLEX DATA DUPLEX FLEX-VOICE-MASTER FLEX-VOICE-SLAVE
FLEX-STATE 16 FLEX-STATE 1 FLEX DATA DUPLEX FLEX-VOICE-MASTER FLEX-VOICE-SLAVE

Zurück zum Seitenanfang


Bezeichnung Funktion
inclusive folgender Eigenschaften:
  • Voll duplex Punkt-zu-Punkt und Punkt-zu-Mehrpunkt-Verbindungen
  • LCD-Display zur ständigen Kontrolle des Betriebszustandes
  • digitale Eingänge (potentialfrei)
  • digitale Ausgänge (Open-collector/Relais)
  • Zustands-, Daten- oder Sprachübertragung möglich
  • Reichweite: bis zu 300m kostenfrei
  • Integrierte Antenne
  • Anschluss für Akkupufferung zur Überbrückung von Netzausfällen, mit integrierter Akku-Ladeschaltung
  • Betriebsspannung 12VDC (8VDC...35VDC, Solar)
  • Integriertes Funkmodul, integrierte Antenne
Lieferumfang: FLEX, DECT-Modul, Antenne, Netzteil, Dokumentation
FLEX-STATE 8I/8O Gerät mit 8 digitalen Eingängen (pot. frei) und 8 open-collector Ausgängen
FLEX-STATE 16I Gerät mit 16 digitalen Eingängen (potentialfrei)
FLEX-STATE 16O Gerät mit 16 digitalen Ausgängen (open-collector)
FLEX-STATE 12I/4OR Gerät mit 12 digitalen Eingängen (potentialfrei) und 4 Relais-Ausgängen
FLEX-STATE MASTER Gerät mit Masterfunktion für Punkt-zu-Mehrpunktverbindungen und 8 digitale I/O
FLEX-STATE 1I Gerät mit einem digitalem Eingang (potentialfreier Kontakt) (Punkt-zu-Punkt)
FLEX-STATE 1O Gerät mit einem digitalem Ausgang (Relais) (Punkt-zu-Punkt)
FLEX-VOICE-DUPLEX Gerät zur bidirektionalen Sprachübertragung (Einzelverbindungen/dauerhaft) Anschluss für Mikrophon oder Lautsprecher
FLEX-DATA-DUPLEX Gerät zur bidirektionalen Datenübertragung (Punkt-zu-Punkt)
Datenübertragungsrate: 19.200 Baud, RS232 Interface
Optionen:
FLEX-LowPower FLEX für Spannungsversorgung 8VDC...35VDC, typ. 100
Zubehör:
FLEX-NET Steckernetzteil, 230V AC
FLEX-HUT Hutschienen-Halterung für FLEX
FLEX-ANT 3dB/6dB Stab-Antenne 3dB/6dB für DECT, mit Adapter
FLEX-ANT-HALTER Winkelwandhalterung für die Montage einer Außenantenne
FLEX-ANT-5m 5m Antennen-Verlängerungskabel für DECT-Antenne
FLEX-BAT-2/-12 AKKU für Pufferung von DxGO und Funkmodem für >= 2h, >=12h
FLEX-Gehäuse Kunstoffgehäuse, Komponenten fertig montiert, PG11-Vers.,IP65, (300*300*150 mm³)

Zurück zum Seitenanfang


DECT-Technologie

DECT steht für Digital Enhanced Cordless Telecommunications. Dieser Standard zeichnet sich unter anderem durch geringe Störanfälligkeit und eine gute Sprachübertragungsqualität aus. Die Reichweite beträgt bis zu 300m. Der DECT-Standard arbeitet im speziell hierfür reservierten Frequenzbereich 1880-1900Mhz und stellt 120 Duplexkanäle für die Funkstationen zur Verfügung. Jeder Funkteilnehmer prüft den Belegt-Zustand des jeweiligen Kanals auf belegt den nächsten freien Kanal. Hierdurch ist sichergestellt, dass immer ein freier Kanal zur Verfügung steht und eine gesicherte Funkdatenübertragung möglich ist. Zusätzlich zum exklusiven Kanal werden noch Datensicherungsprotokolle auf der Funkstrecke gefahren, die eine sehr hohe Zuverlässigkeit der Datenübertragung gewährleisten.
Die Störung durch andere DECT Stationen ist nicht möglich, da die Funknetzteilnehmer bei der zugehörigen Basisstation angemeldet werden müssen und genügend freie Funkkanäle zur Verfügung stehen.
Die Störung durch andere Quellen, wie z.B. GSM-Handys, Betriebsfunk, ISM Funk, ist ausgeschlossen, da hierfür andere Frequenzbänder reserviert sind. Auch die Störung durch elektrische Maschinen (z.B. Kräne, Pumpen, o.ä.) ist sehr unwahrscheinlich, da diese Maschinen nach den EMV-Richtlinien entstört sein müssen und falls dies nicht der Fall ist, i.A. nur im "niederfrequenten" Bereich Störungen aussenden, die den DECT-Funk nicht beeinflussen.
Sollten dennoch einmal Störungen auftreten, wechseln die Geräte automatisch die Frequenz, bzw. den Funkkanal und wiederholen die Datenübertragung.
