HSPP Point-to-Point DxBUS-RS232

Eigenschaften

• Das HSPP DxBUS-RS232C ermöglicht die Datenübertragung über Stand- oder Mietleitungen über grosse Entfernungen
• Benutzung der vorhandenen 2-Draht-Leitungen
• LCD-Display mit ständiger Anzeige des Datenaustausches und des Betriebszustandes
• Es werden Übertragungsraten von 19.200 kB über 20km Standleitung und mehr erreicht
• serielle Schnittstelle als Anwendungsschnittstelle mit einstellbaren Parametern zur Ankopplung von Fremdgeräten, PC's oder Visualisierungseinrichtungen
• Integrierter Überspannungschutz
• Integrierter Testmodus zum Prüfen der Übertragungsleitung, Selbsttest-Funktion
• Anschluss der Übertragungsleitung der Endgeräte über DSUB-Steckverbinder
• Bauform: Wand- oder Hutschienengehäuse, Abmessungen (L*B*H): 140x110x40mm
• kundenspezifische Anpassung an beliebige Anlagen und Endgeräte
• Option: Geräte mit digitalen und analogen Ein- und Ausgängen

Beschreibung

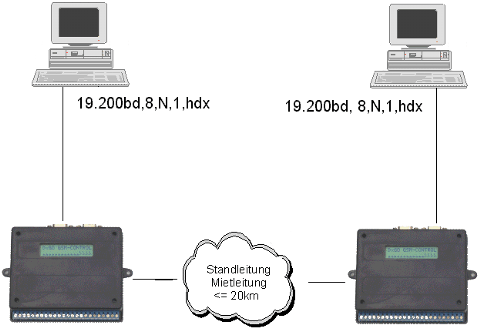

Allgemeine Beschreibung Das HSPP ermöglicht Ihnen die Datenübertragung über 2- oder 4-Draht Stand- oder Mietleitungen. Zur Anwendung werden RS232C-Schnittstellen mit 19.200bd zur Verfügung gestellt. Bidirektionale Signalübertragung über serielle Schnittstelle Zum Einsatz kommen zwei HSPP-DxBUS-RS232-Module mit jeweils einer RS232C- und einer DxBUS-Schnittstelle. Die beiden Geräte werden über den DxBUS gekoppelt. Zwischen den Eingangs- und den Ausgangsgeräten werden bei größeren Entfernungen (>1000 Ohm Leitungswiderstand) DxBUS-Verstärker eingesetzt. Mit diesen Baugruppen ist es möglich 20km und mehr zu überbrücken. An die RS232C Schnittstellen werden die Endgeräte mit serieller V.24 Schnittstelle angeschlossen. Die Steuerung der Datenübertragung erfolgt mittels Software-Handshake. Die Leitungsanschlüsse am DxBUS sind mit einem Überspannungsfeinschutz ausgestattet. Kommunikation: Zur Inbetriebnahme muss die Versorgungsspannung angeschlossen werden. An die DxBUS-Schnittstelle wird die 2-Draht Übertragungsleitung angeschlossen. Die Anwendung wird mit der RS232-Schnittstelle des HSPP Gerätes verbunden.

Anzeige Den erfolgreichen Verbindungsaufbau erkennt man, sobald ein Zeichen über die serielle Schnittstelle, egal von welchem Gerät, übertragen wird, im Display. Dort erscheinen die zu sendenden und empfangenen Daten. Falls die Übertragung nicht funktioniert, kann man zuvor den Test-Mode wählen. Test-Mode Das Gerät im Testmodus sendet Testdaten zur Gegenstelle, an der ein Loopback-Adapter angebracht wird. Die Daten werden dann von der Gegenstelle wieder zurück an den Sender geschickt. Ein Fehlerzähler zählt bis die gesendeten Daten wieder empfangen werden. Einstellen der Schnittstellenparameter Mit der Konfigurations-Software, passend für alle Windows-Betriebssysteme, lassen sich wichtige Schnittstellenparameter einstellen. Die Standardeinstellung sind wie folgt: Baudrate: 19.200Bd Übertragung: halbduplex Handshake: Software-Handshake Stopbits: 1 Parity: even

Lieferumfang:

HSPP-DxBUS-RS232 Gerät
Netzteil
Spezialkabel
Test-Adapter
Konfigurations-Software
Dokumentation
