Eigenschaften
- Das HSPP ist ein Übertragungssystem für Punkt-zu-Punkt und Mehrpunktverbindungen über große Entfernungen
- Das HSPP ermöglicht die Datenübertragung über unterschiedliche Übertragungswege (Stand-, Wähl-, Mietleitung, ISDN, GSM, Funk, Power-Line, Ethernet, Breitband-PK-Netze, u. v. a. m.)
- Benutzung der vorhandenen Leitungen
- Bisher telefonisch nicht versorgte Anlagen können jetzt per Funk versorgt oder an vorhandene Leittechnik angebunden werden
- Spart das Verlegen eines Telefonanschlusses bei der Installation neuer Anlagen
- Bis zu 16 digitale und bis zu acht analoge Ein- und Ausgänge pro Gerät
- Modular erweiterbar auf bis zu 32 Stationen auf jeder Seite
- LCD-Display mit ständiger Anzeige des Betriebszustandes
- Es werden Übertragungsraten von 19.200 kB über 20km Standleitung erreicht
- Bei 128 zu übertragenden digitalen Signalen wird eine Signalfrequenz von 12,5 Hz erreicht.
- RS485-Schnittstelle zur dezentralen Anordnung und Vernetzung der einzelnen Module über große Entfernungen (>1km)
- Serielle Schnittstelle zur Ankopplung von Fremdgeräten, PC´s oder Visualisierungseinrichtungen
- Die kundenspezifische Anpassung an beliebige Anlagen und Endgeräte möglich
Beschreibung

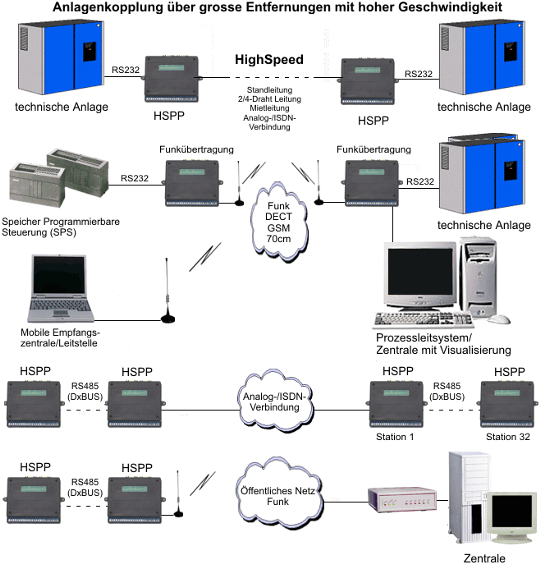

Das HSPP ermöglicht Ihnen die Signalübertragung über große Entfernungen und über die unterschiedlichsten Übertragungswege (Stand-, Wähl-, Mietleitung, ISDN, GSM, Funk, Power-Line, Ethernet, Breitband-PK-Netze, u. v. a. m.). Auf jeder Seite können bis zu 32 Module über eine RS485-Schnittstelle vernetzt und deren Signale 1:1 über Standleitungen übertragen werden.Die Informationen werden von einem Ort zu einem anderen übertragen. Zum Einsatz können mehrere HSPP-Ein- und Ausgabe-Module kommen. Bei Verwendung mehrerer Geräte werden die Ein- und Ausgabe-Module über einen RS485 Bus gekoppelt. Die Signale werden dann mit den Stationen auf der anderen Seite, wo die komplementären Signale zur Verfügung stehen, ausgetauscht. Mit diesen Baugruppen ist es möglich, 20km und mehr zu überbrücken. Die Ein- und Ausgabegeräte können auf jeder Seite beliebig gemischt werden.
Die Programmierung verschiedener Funktionen ist möglich.
Auf einer Seite kann alternativ ein PC als Gegenstation eingesetzt werden.
Anwendungen
- Signalübertragung zwischen zwei oder mehreren Orten
- Echtzeitgetreue Signalwiedergabe auf der entfernten Seite
- Anbindung einer oder mehrerer Außenstationen an eine Zentrale (z. B. Brunnen, Pumpstationen)
- Überbrückung von Leitungsengpässen
- Übertragung von digitalen und analogen Signalen
