2.2.37
DxM2M Kommunikations-Gateway
Umsetzung unterschiedlicher Kommunikationswege

M2M Schnittstellenumsetzer

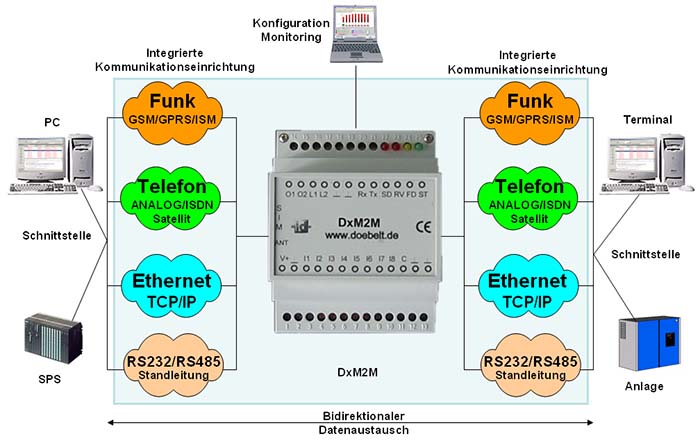

DxINT-TCP/IP - Schema
M2M Machine to Machine Anlagenkopplung
RS232, RS485, ANALOG, ISDN, ISM, GSM, GPRS, Ethernet, Satellit

Eigenschaften:


Zurück zum Seitenanfang

Allgemeines

Für die Anbindung von Geräten, Anlagen und Netzwerken an Leitstellen oder Anlagen ist oft eine Umsetzung zwischen verschiedenen Kommunikationswegen erforderlich. So ist z.B. die Anbindung von GPRS-Geräten an das firmeneigene Intranet oder die Fernwartung einer Anlage mit GSM-Funkmodem über einen Festnetzanschluss notwendig. Für diese und andere Anwendungen eignen sich die Geräte unserer DxM2M-Familie.
Die Umsetzung der Schnittstellen erfolgt hard- und soweit erforderlich auch softwaremäßig. Für die jeweilige Übertragungsart stellt das DxM2M die erforderlichen Treiber zur Verfügung. Bei einer einfachen Umsetzung von RS232 auf RS485 erfolgt eine hardwaremäßige Umsetzung der Schnittstellen. Bei einem Ethernet/GPRS-Umsetzer wird zusätzlich der TCP/IP- sowie GPRS-Stack mit einer automatischen Wandlung zur Verfügung gesellt. DxM2M unterstützt die Betriebsart TCP-Server oder TCP-Client, je nachdem für welche Anwendung DxM2M eingesetzt wird. Die Umsetzung einer Satelliten-Übertragung auf Ethernet ist ebenfalls möglich. Auch hierfür steht die entsprechende Firmware zur Verfügung. Aufgabe von DxM2M ist die transparente Umsetzung der Daten zwischen zwei Medien. Die Timing-Anforderungen werden den Erfordernissen angepasst. Zusätzlich zu den Schnittstellen zur Umsetzung besitzt das DxM2M eine Schnittstelle zur Konfiguration und zur Überwachung des Datenverkehrs auf den Kommunikationsschnittstellen.

Optional können digitale und analoge Ein- und Ausgänge für die Steuerung und Signalisierung, sowie zur Prozessankopplung zur Verfügung gestellt werden.

Stromversorgung

Der DxM2M-Schnittstellenumsetzer ist für den Betrieb mit einer 12/24VDC-Versorgung ausgelegt (Option: 230VAC).

Gehäuse

DxM2M-Schnittstellenumsetzer wird in einem Hutschienengehäuse mit den Maßen 70*90*72 mm³, einem Kunststoffgehäuse mit den Maßen von ca.: (B*H*T) 80*50*150 mm³ oder optional als OEM Variante geliefert.

Konfigurations- und Bediensoftware

Konfiguration und Parametrierung des Gerätes erfolgt mit Hilfe einer Software (Option). Die Geräte können vorkonfiguriert geliefert werden.

Anwendungen:

Fernwartung von Anlagen, Einbindung von Außenstationen in das firmeneigene Netzwerk,...

Zurück zum Seitenanfang


Daten/DxM2M ISM><GSM ETHERNET><GPRS ISDN><GSM Ethernet><Satellite
Schnittstelle 1 GSM - 4 Band GPRS - 4 Band GSM - 4 Band Satellite (Thuraya)
Schnittstelle 2 ISM - Funk Ethernet 10/100 ISDN (EDSS1) Ethernet 10/100
Konfigurationsschnittstelle RS232C RS232C RS232C RS232C
Digitale Eingänge 1-8 1-8 1-8 1-8
Davon Zähleingänge 1-8 1-8 1-8 1-8
Analoge Ausgänge [0..20mA] 2 2 2 2
Analoge Eingänge 0-4 0-4 0-4 0-4
Analoge Ausgänge 0-4 0-4 0-4 0-4
Versorgungsspannung DC 12/24V DC 12/24V AC/DC 115/240V Int. Batterie/ 5Jahre
Ausgänge 2 Relais 4 Transistor 2 Relais 4 Transistor
Ausgangsschaltfrequenz 1Hz 10Hz 1Hz 10Hz
Ausgangsbelastbarkeit 125VDC/1A 50VDC/1A 125VDC/1A 50VDC/1A
Verlustleistung 3W...6W 2W...4W 3W...7W 10µW Stby / 1W Tx
Zeitschaltuhr/Gangreserve 10h 10h 10h 5-10 Jahre
Batteriepufferung/Ladestrom 12VDC/ Iq=60mA 12VDC/ Iq=60mA 12VDC/ Iq=60mA 12VDC
Anschluss 2*1,5mm² ; 1*2,5mm²
Temperaturbereich 0°C .. +55°C
Funkentstörung/Störfestigkeit EN55011/IEC801
Schutzart IP20, IP40, IP54, IP67
Maße (B*H*T) mm³ 4TE (72*90*70) oder 130*80*50 mm³
Montage/Gehäuseform Hutschiene 35mm, Wandmontage
Anzeigen LED für STATE/FIELD/RECEIVE/SEND
Bestellnummer ID080401 ID080402 ID080403 ID080404
