Schrankensteuerung und Überwachung durch autorisierte Personen per Telefon
Überwachung mit Fernsteuermöglichkeit für Anlagen aller Art mittels DxINT-GSM-Fernwirkstation
Eigenschaften
- Flexibler Einsatz für Schranken und Zugangskontrollsystem jeder Art
- DxINT mit Spannungsversorgung 12/24VDC oder 230VAC
- Steuerung per GSM oder Festnetz durch Rufnummernerkennung, SMS oder EMAIL
- Keine Übertragungskosten bei Steuerung mittels Rufnummernerkennung
- Verwaltung von 16 unterschiedlichen Rufnummern zur Steuerung (erweiterbar)
- Abfrage des Anlagenzustandes jederzeit möglich
- Standortbestimmung durch GSM-Zellortung
- Steuerung und Überwachung der Anlage über die Internetleitstelle DxNET
- Integration in bestehende Systeme möglich
Awendungen
- Geeignet zur Überwachung und Steuerung von Anlagen
- Optional: verschiedene Sensoren für unterschiedliche Funktionen
- Fernfreischaltung und Fernabschaltung der Anlage
Operationsparameter
- GSM 900/1800 Mhz
- Spannungsversorgung 12VDC/24VDC oder 230VAC
- Temperaturbereiche:
- Umgebung: -20°C bis 55°C
- Lagerung: -30°C bis 80°C
- Hutschienengehäuse (4PLS)
- Abmessungen (L*B*H): 72*90*70 mm³
Allgemeines
Das DxINT Gerät erlaubt die Überwachung und Steuerung von Anlagen per Funk. Ein integriertes GSM-Modem stellt die Verbindung zur Außenwelt her. Ein Telefonanschluss wird nicht benötigt. Für das GSM-Modem ist eine GSM-Karte erforderlich. Als kostengünstige Lösung bietet sich hier eine pree-paid Karte mit Kosten von ca. 1€/Monat an.Das Gerät besitzt digitale und optional analoge Ein- und Ausgänge zur Steuerung und Überwachung der Anlage. Der Zustand der Anlage kann jederzeit abgefragt werden. Veränderungen an den Eingängen des Gerätes können spontan gemeldet werden.

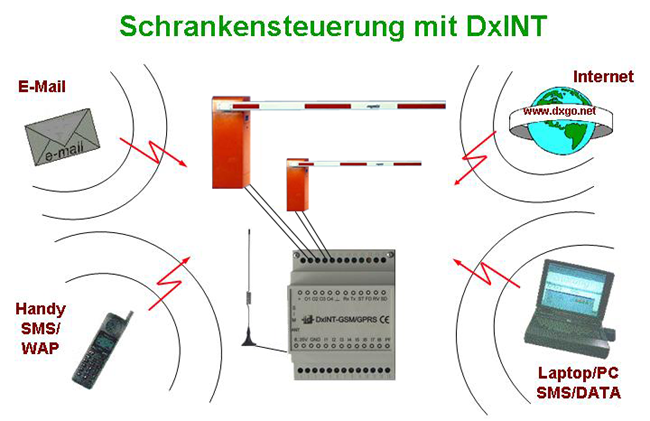

Schrankensteuerung
Ein Relaisausgang des Gerätes wird zur Schrankensteuerung benutzt. Je nach Konfiguration und Art der Schranke kann entweder ein Zustandswechsel oder ein Impuls generiert werden.Im Allgemeinen kommt der Impulsausgang zum Tragen. Der Impuls schaltet den Schrankenantrieb bzw. die Schranken-Entriegelung ein. Durch einen Endlagenschalter wird der Schrankenantrieb wieder abgeschaltet, Das Schließen der Schranke erfolgt automatisch. Das Auslösen des Impulses am DxINT Gerät kann auf unterschiedliche Arten erfolgen:
1. Steuerung per SMS mit Schlüssel-Text
2. Steuerung per EMAIL mit Schlüssel-Text
3. Steuerung durch Anruf und Rufnummernerkennung
Die Rufnummernanzeige (CLIP/CLIR-Funktion) muss beim Anrufer aktiviert sein
Die am Gerät zusätzlich vorhandenen digitalen Eingänge können z.B. zur Endlagenkontrolle, für ein Lichtschrankensignal oder zum Zählen der Fahrzeuge benutzt werden.
Variante 1 (SMS):
Zur Steuerung der Schranke können beliebige im Gerät hinterlegte Texte per SMS gesendet werden.Es fallen SMS-Kosten beim Sender an. Falls eine Quittung vom DxINT-Gerät zum Sender geschickt wird, entstehen zusätzliche SMS-Kosten auf der Karte im DxINT-Gerät.
Variante 2 (EMAIL/DxNET):
Zur Steuerung der Schranke können beliebige im Gerät hinterlegte Texte per Email gesendet werden. Zusätzlich ist die Überwachung und Steuerung der Anlage über unser Internetportal www.dxgo.net mit der Internetleitstelle DxNET möglich. Von beliebigen Orten und beliebigen Personen kann mit Benutzername und Passwort ein zugriff auf die Anlage erfolgen. Für den DxNET Service fällt ein pauschales Nutzungsentgeld an.Es fallen keine Kosten beim Sender an. Die Übertragungskosten werden auf der Karte im DxINT-Gerät belastet. Das DxINT Gerät kann eine Quittung auch als Email senden, was zusätzlich kosten auf der Karte verursacht.
Variante 3 (Rufnummernerkennung):
Zur Steuerung der Schranke können im Gerät hinterlegte Rufnummern verwendet werden. Im DxINT Gerät lassen sich bis zu 10 Rufnummern hinterlegen die zum öffnen der Schranke führen. Das Gerät empfängt die Rufnummer und vergleicht sie mit den abgespeicherten Rufnummern. Bei Übereinstimmung wird der Relaisausgang aktiviert. Bei Bedarf kann die Anzahl der Rufnummern erweitert werden.Der Anruf wird nicht entgegengenommen. Dadurch entstehen weder beim Anrufer noch beim Angerufen Übertragungskosten. Die Rufnummeranzeige muss beim Anrufer eingeschaltet sein. Die Einstellung und Änderung der Rufnummern ist mit Hilfe der DxINT-Konfigurations-Software am Gerät möglich.
