GPRS-Online Anwendungen

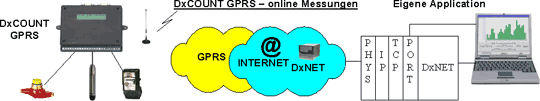

1. DxCOUNT GPRS - online Messungen

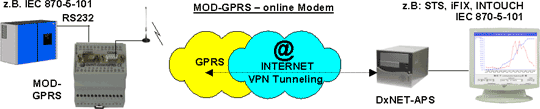

2. MOD-GPRS - online Modem
3. DxGO-GPRS - online-Control

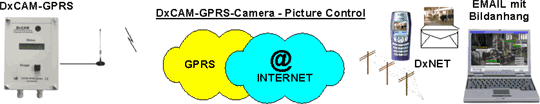

4. DxCAM-GPRS-Camera - Picture Control

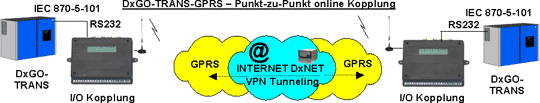

5. DxGO-TRANS-GPRS - Punkt-zu-Punkt online Kopplung
Beschreibung

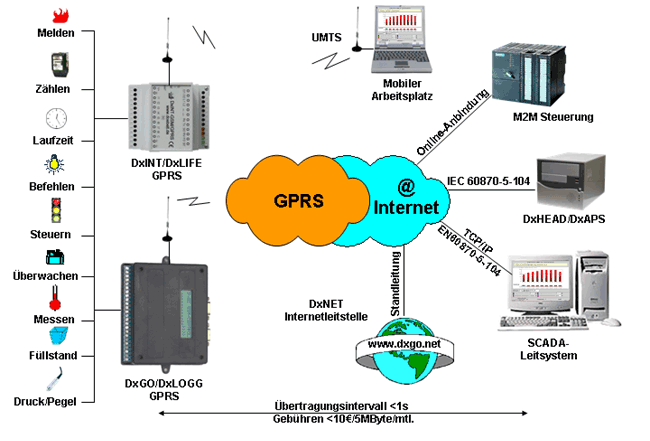

Dx-GPRS Geräte und Lösungen ermöglichen Ihnen zu geringen Kosten Standleitungen zu ersetzen und die kommunikationstechnische Versorgung bisher nicht erreichter Gebiete zu gewährleisten. Daten können per GPRS mit einer Datenrate von einigen zig-kbits weltweit zu günstigen Konditionen übertragen werden. Bei Bedarf können Daten online übertragen oder in den Endgeräten zwischengespeichert und an die Internet-Leitstelle DxNET übertragen und dort visualisiert werden. Die Daten stehen dort für den sofortigen oder späteren Abruf von jedem x-beliebigen Internet Terminal zu Verfügung. Weiterhin ist die Übertragung und Bereitstellung der Daten in Standardprotokollen bzw. -formaten, wie IEC 870-5-101, SEAB1F, 3964R, MODBUS,... und die Anbindung an bestehende Leitstellen und Lösungen möglich. Eine Schnittstelle zu SAP ist vorhanden.Als zusätzliche Funktion steht die Bildübertragung per GPRS für Fernwirkanwendungen zur Verfügung. Damit ist die visuelle und zustandsmäßige Überwachung von Anlagen und Objekten just in-time möglich und die Einsparung von unnötigen Wegen und die Vermeidung von Fehlinterpretationen gegeben. Die Bilder können im Internet bereit gestellt und abgerufen oder als Email versandt werden.
Mögliche Anwendungen sind z.B.:
Überwachung von Prozessvorgängen, Windkraftanlagen, Gebäuden, Wasserver- und Entsorgungsanlagen, Einbruchmeldeanlagen, u.v.a.m..
Eigenschaften
- Online Messung / Datenübertragung per GPRS
- Online Punkt-zu-Punkt Übertragung mit -GPRS
- Online Messung mit Protokollwandlung
- Anpassung an Standardprotokolle wie IEC 870-5-101, SEAB1F, 3964R/RK512, MODBUS,...
- Automatische Protokoll-Wandlung
- Bildübertragung ins Internet oder per Email
- Sichere Übertragung mit VPN-Tunneling (IPSec)
- Batteriebetriebene Messdatenerfassung online
- Günstige Gebührenstruktur
- Mobil-zu-Mobil bzw. Punkt-zu-Punkt Übertragung
GPRS-Gebühren
Bei GPRS-Übertragung erfolgt die Gebührenabrechnung nach dem übertragenen Datenvolumen und nicht nach der Verbindungsdauer. Dadurch sind Verbindungszeiten ohne Datenübertragung quasi kostenlos. Eine dauerhafte Verbindung ist möglich.Beispiel:
| Datentelegramm: | Stationszustand mit 100 Byte |
| Volumen: | 10.000 Telegramme = 1 MByte |
| Intervall: | ca. jede Minute ein Telegramm 60minx24hx30Tage = 43200 Telegramme/Monat |
| Ist-Volumen: | 4.320.000 Byte |
| Kosten: | Pauschalentgeld für 5 MByte |
| Technische Daten/Typ | DxCOUNT GPRS |
MOD- GPRS |
DxGO- GPRS |
DxCAM- GPRS |
DxGO-TRANS GPRS |
| Email-Versand | X | - | X | X | X |
| Funktionen | Zählen | Modem | MSR | Überwachung | MSR/Fernwartung |
| Visualisierung(Software) | DxNET | - | DxNET | DxNET | - |
| Service [DxNET] | x | - | x | x | X |
| Digital Input /Output | >= 12 / 4 | 4 / 2 | >= 12 / 4 | 1/1 | 12 / 4 |
| Analog Input | - | - | 8 | - | - |
| Schnittstellen | Dig. I/O | RS232 | Dig. I/O+Ana. I/O | - | RS232 + I/O |
| Protokoll | - | Transparent | - | - | Transparent |
| Bildübertragungsrate Bild/s | - | - | - | 0,2 | - |
| Bildauflösung | 240*320 | ||||
| Versorgungsspannung DC | 12V / 24V | 12V / 24V | 12V / 24V | 5V/12V / 24V | 12V / 24V |
| Batteriepufferung (12VDC) | x | x | x | X | |
| Konfiguration | DxCONFIG | Terminal | DxCONFIG | DxCONFIG | DxCONFIG |
| Temperaturbereich | 0..50 °C | 0..50 °C | 0..50 °C | 0..50 °C | 0..50 °C |
| Schutzart | IP40 | IP40 | IP40 | IP68 | IP40 |
| Funkentstörung/Störfestigk. | CE | CE | CE | CE | CE |
| Masse (B*H*T) mm³ | 140*110*40 | 70*90*72 | 140*110*40 | 180*130*80 | 140*110*40 |
| Montage/Gehäuseform | Wand/Hut | Hut | Wand/Hut | Wand | Wand/Hut |
| Anzeigen | Display | LED | Display | Display | Display |
| Sonstige Erweiterungen | S0/MBUS | IEC870-5-101 | Logger | I/O | IEC870-5-101 |
