Überwachung des Kommunikationsanschlusses

Anlagen- und Modemüberwachung

Automatische Modemumschaltung

Beschreibung

COMGUARD Kommunikationsüberwachung

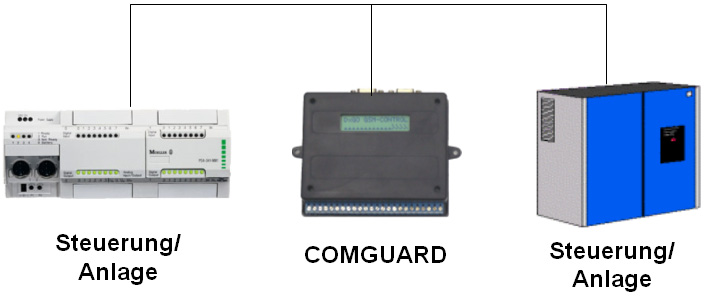

Der Kommunikations-Wächter COMGUARD dient zur Überwachung der Kommunikation zwischen Applikation und Modem oder zwischen zwei Endgeräten. Je nach Variante wird COMGUARD an die RS232-Leitung als "Mithörer" angeschlossen oder in die RS232-Leitung eingeschleift und der Datenverkehr analysiert. Die Kommunikationsüberwachung kann bidirektional erfolgen. Unvorhergesehene Ereignisse werden erkannt und Software- oder Hardwareaktionen eingeleitet. Zur Überwachung eines vorgesehenen Datenaustauschs kann ein Zeitfenster vorgegeben werden, in dem ein Datenaustausch stattfinden muss. Bleibt der Datenverkehr aus, kann ein Relaisausgang aktiviert werden, um die Störung anzuzeigen.

Optional ist zusätzlich die Überwachung des Datenverkehrs in umgekehrter Richtung möglich. Hierfür steht ein weiterer Relaisausgang als Störungsausgang zur Verfügung.

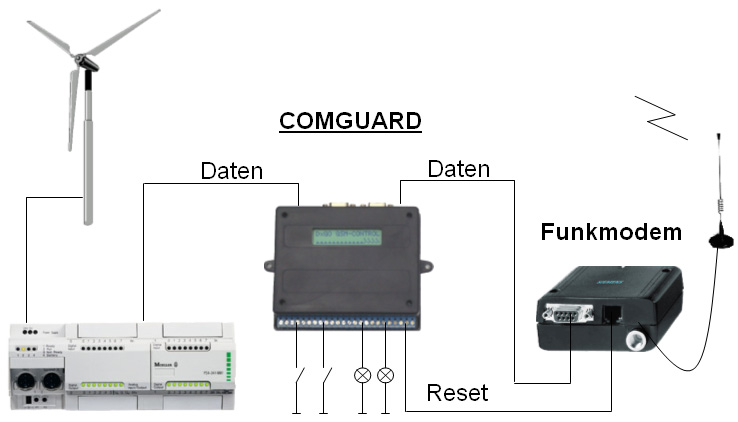

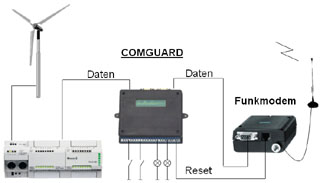

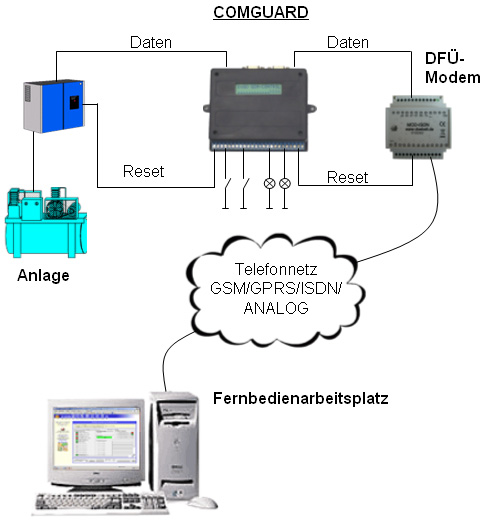

Falls das Ausbleiben des erwarteten Datenaustausches mit einer Störung des Endgerätes zusammenhängt, kann über den Relaisausgang des COMGUARD-Gerätes ein Impuls ausgegeben werden der als Reset-Signal dient oder z.B. die Spannungsversorgung des Endgerätes kurzzeitig unterbricht. Im Störungsfall wird das Modem über die Spannungsversorgung aus- und wieder eingeschaltet.

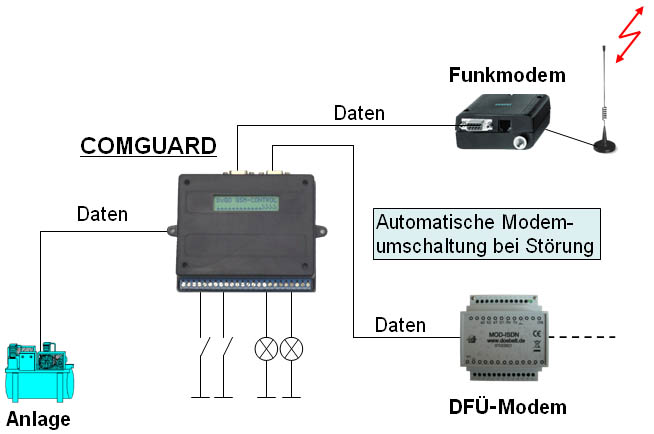

Automatische Modemumschaltfunktion:
Falls die Kommunikation mit einem Modem gestört ist, kann automatisch auf ein zweites Modem über einen anderen Kommunikationsweg umgeschaltet werden. Hierzu stehen zwei serielle Schnittstellen für externe Modems und eine serielle Schnittstelle zum System zur Verfügung.

Eigenschaften

• 2/3 serielle Schnittstellen zum Anschluss von Geräten mit RS232
• Überwachung von Daten mit Übertragungsraten bis 38.400 Bd
• ständige Überwachung der Datenübertragung
• Hard- oder Software-Handshake
• LCD-Display zur Betriebszustandsanzeige
• Bis zu 6 Meldungseingänge zum direkten Anschluss von potentialfreien Kontakten und zur Erkennung von Betriebszuständen
• 4 Relais zur Steuerung externer Geräte oder Anlagen
• Konfiguration der Geräte über RS232/V.24
• Zeitfensterüberwachung

Lieferumfang:

• COMGUARD Kommunikationswächter
• Netzteil
• Kabel

Varianten:

• COMGUARD (Mithörer Einweg)
• COMGUARD (Mithörer Zweiweg)
• COMGUARD (Analyser)

Technische Daten

Datenübertragung

Konfiguration

Display

Anschlüsse / Signale pro Station

Datenanalyse

Fernalarmierung

Fernsteuerng

Sicherheit

Protokollierung

Stromversorgung

Abmessungen

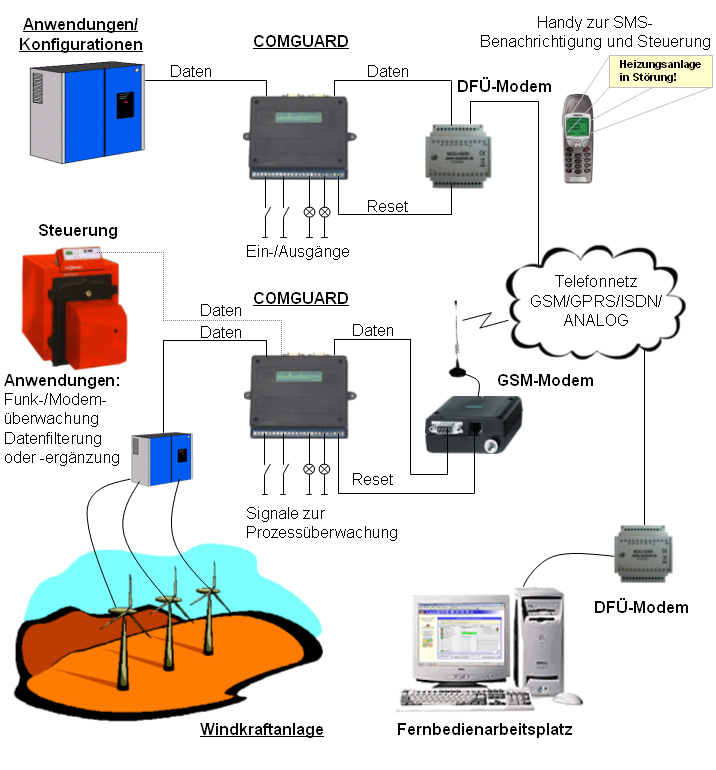

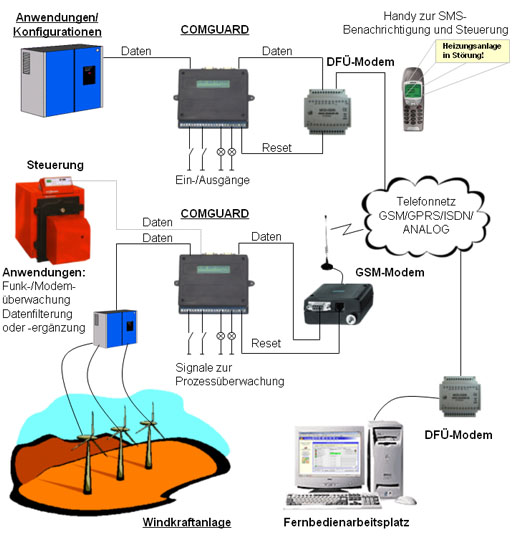

Anwendungsmöglichkeiten COMGUARD

Wenn die Kommunikation nicht läuft: COMGUARD

Eigenschaften

• Überwachung von Endgeräten auf einwandfreie Funktion
• Datenprotokollanalyse und Auswertung
• Automatische Funktionsprüfung und Wiederherstellung der Funktion bei Störungen
• Filterung ausgewählter Informationen
• Einführung bestimmter Information an ausgewählten Stellen im Datenaustausch
• Auslösen von Schaltvorgängen je nach Dateninhalt oder bei bestimmten Verhaltensweisen
• Hardware-Reset bei Fehlfunktion
• Datenprotokollanzeige und Überwachung bis 38.400baud
