7.1.7

HSPP - Schnelle Punkt-zu-Mehrpunktübertragung

Eigenschaften

• Schnelles Kommunikationssystem für weit verteilte Systeme über große Entfernungen
• Kommunikation über 2-Draht-Stand- oder Mietleitung
• Bereitstellung aller Informationen aller Stationen in jeder Station an jedem Ort
• Zu jedem Zeitpunkt sind in jeder Station alle Informationen verfügbar
• Fest Umlaufzeit pro Station unabhängig von den auszutauschenden Datenmengen
• Datenaustausch über Datenbausteine mit 32 Byte frei definierbarer Nutzinformation
• Kommunikationssteuerung durch Master-Station
• Bis zu 30 Stationen von einen Master anschließbar und verwaltbar
• Entfernung von bis zu 20km zwischen den Stationen, Erweiterung durch Repeater
• Ankopplung einer SPS über RS232C mit Standard Protokollen (3964R/RK512)
• Datenübertragung bis 19.2kps je nach Leitungsqualität, frei einstellbar
• Schnelle Lokalisierung von Störungen
• Sicherung der Übertragung durch echte End-zu-End Bestätigung

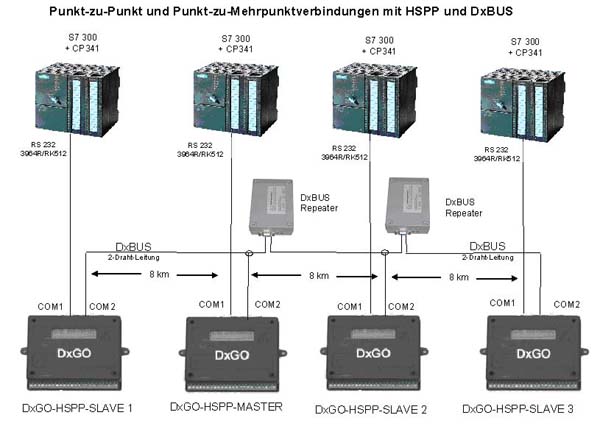

Allgemeine Beschreibung Das HSPP P2MP ermöglicht Ihnen die Datenübertragung über 2- oder 4-Draht Stand- oder Mietleitungen. Je nach Leitungsqualität können bis zu 20km zwischen zwei Stationen überbrückt werden. Zur Anlage wird eine RS232C-Schnittstelle mit 19.200bd zur Verfügung gestellt. Bidirektionale Signalübertragung über serielle Schnittstelle Zum Einsatz kommen bis zu 30 HSPP-DxBUS-RS232-Module mit jeweils einer RS232C- und einer DxBUS-Schnittstelle. Die Geräte werden über den DxBUS gekoppelt. Zwischen den Geräten werden bei größeren Entfernungen (>1000 Ohm Leitungswiderstand) DxBUS-Verstärker eingesetzt. Mit dem HSPP P2MP DxBUS ist es möglich mehr als 20km zu überbrücken. Die Steuerung der Datenübertragung erfolgt durch einen DxBUS Master. Die Leitungsanschlüsse am DxBUS sind mit einem Überspannungsfeinschutz ausgestattet. An die RS232C Schnittstellen werden die Anlagen oder Endgeräte mit serieller Schnittstelle angeschlossen. Zum Datenaustausch mit der Anlage steht das Protokoll 3964R/RK512 zur Verfügung. In jeder HSPP-P2MP DxBUS Station steht für jede am DxBUS angeschlossene HSPP-Station ein Stationsabbild in Form eines Datenbausteins zur Verfügung. Über die zugeordneten Datenbausteine können Informationen zwischen den Stationen ausgetauscht werden. Pro Station stehen 32 Byte zum Datenaustausch zur Verfügung. Die Datenbausteine werden laufend zwischen den am DxBUS angeschlossenen Stationen ausgetauscht. Die Kommunikationssteuerung erfolgt durch die HSPP-Master Station. Es lassen sich bis zu 30 HSPP-Stationen an einen DxBUS anschließen.

Anzeige Das Gerät besitzt ein 2-zeiliges LCD-Display mit der ständigen Anzeige des Datenaustausches und des Betriebszustandes. Die Anzeige läuft durch und besitzt unterschiedliche Anzeigeninhalte. Einstellen der Schnittstellenparameter Mit der Konfigurations-Software, passend für alle Windows-Betriebssysteme, lassen sich wichtige Schnittstellenparameter einstellen. Die Datenübertragungsgeschwindigkeit auf dem DxBUS kann durch Drahtbücken an den Eingängen des Gerätes selektiert werden. Bauform Die HSPP-Station wird als Wand- oder Hutschienengehäuse geliefert. Abmessungen (L*B*H): 140*110*40mm³ Option: Geräte mit digitalen und analogen Ein- und Ausgänge Anwendungen Pipeline-Überwachung Schrankensteuerung für Bahnlinien Überwachung von Verkehranlagen Referenz: SUMATIC
