2.2.28
Dx-Fernwirkgeräte mit integriertem WEB-Server
und automatischem Email-Versand


Dx-Geräte mit WEb-Server und E-Mail-Komunikation


Eigenschaften

  • Dx-Geräte mit GPRS oder TCP-Modem und integriertem WEB-Server
  • keine zusätzliche Leitstellen-Software erforderlich, Bedienoberfläche direkt im Gerät
  • Komplette Bedien- und Konfigurations-Oberfläche über Browser verfügbar
  • Direkter Zugriff von jedem Inter-/Intranet-Termial mit Standard-Browsern
  • Automatischer Email Versand; spontan, zyklisch oder auf Anfrage
  • Dx-Geräte mit Meldungen, Zählwerten, Messwerten und Befehlen
  • Internes Übertragungsmodem (Ethernet, GSM, GPRS Analog, ISDN)
  • Fern- oder Vor-Ort- Datenauslesung und Konfiguration über RS232-Schnittstelle
  • Konfiguration mit passender Konfigurations-Software
  • Varianten für portable-, Hutschienen- oder Wandgehäuse IP67
  • Option: Batteriebetrieb für Fernwirkstation, bis zu 10 Jahre
  • Kompakte Bauform, Hutschienenmontage, CE-Zulassung

Seitenanfang


Beschreibung

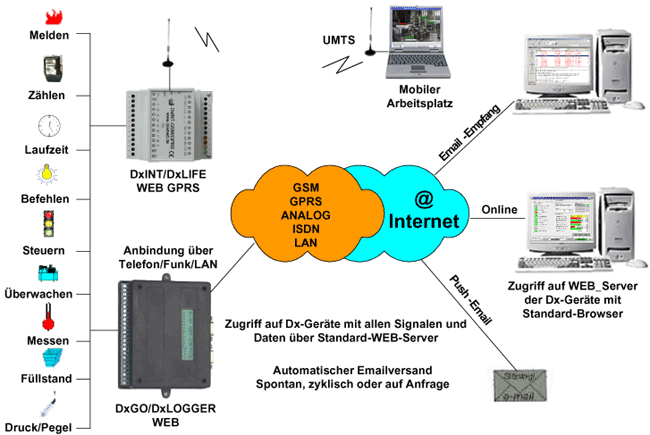

Anwendungen die an mehreren unterschiedlichen Orten verfügbar sein müssen eignen sich besonders für den Einsatz von Dx-Geräten mit integriertem WEB-Server und automatischen Email-Versand. Von jedem beliebigen Ort kann über Standard-Browser und Standard-Übertragungswege auf die Geräte zugegriffen werden. Es wird keine zusätzliche Software an der entfernten Stelle benötigt. Alle Informationen werden auf HTML- und JAVA -Seiten im Dx-Gerät aufbereitet und dem Bediener in seinem Standard-Browser zur Verfügung gestellt. Zusätzlich können die Dx-Geräte Email an mehrere Empfänger versenden, falls ein Ereignis auftritt oder eine Zeitspanne abgelaufen ist. Die Abfrage durch den Bediener ist ebenfalls möglich. Gesammelte Loggerdaten kann als Email als .csv-Datei gesendet werden.

DxINT-Geräte bieten digitale und analoge Ein- und Ausgänge, die beliebig auf entfernte Station verteilt werden und dort Aktionen auslösen können. Der Eingang einer Station kann auf den Ausgang einer oder mehrerer anderer Stationen abgebildet werden. Mess- und Zählwerte lassen sich mittels Grenzwerten überwachen und bei deren Verletzung Ausgänge am eigenen oder

entfernten Gerät schalten. Messwerte können zusätzlich an einem oder mehreren Geräten als Analogwert ausgegeben werden. Die Eingänge können als Zähleingänge mit Impuls- oder S0-Zähler konfiguriert werden. Optional steht ein MBUS- oder MINIBUS Interface zur Verfügung.

Die Konfiguration der Stationen erfolgt mit einer entsprechenden Konfigurationssoftware, die einfach zu bedienen ist. Eine Programmierung ist nicht erforderlich. Meldungen können flankenabhängig Aktionen am eigenen oder am entfernten Gerät auslösen. Messwerte können an der Empfangsstation als Messwerte wieder ausgegeben werden. Das Aktualisierungsintervall kann eingestellt werden.

Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von:
Steuerung von Brunnengalerien, Steuerung von Pumpstationen und Hochbehältern, Prozeßvorgängen, Heizungs- und Klimaanlagen, Umweltmessstationen, Windkraftanlagen, Aufzügen, Miethäusern, Gebäuden, Einbruchmeldeanlagen, Verkaufsautomaten, Wasserver- und Entsorgungsanlagen, u.v.a.m..




Technische Daten/Type DxINT WEB
GSM/GPRS		 DxINT WEB
Analog/ISDN		 DxINT WEB
Ethernet		 DxGO WEB
GSM/GPRS		 DxGO WEB
Analog/ISDN		 DxGO WEB
Ethernet
Modem (intern) GSM/GPRS ANALOG/ISDN Ethernet GSM/GPRS Anal./ISDN Ethernet
Verbindungsart DATA /PPP DATA /PPP TCP/IP SMTP DATA /PPP DATA /PPP TCP/IP SMTP
Digitale Eingänge bis zu 8 bis zu 8 bis zu 8 bis zu 16 bis zu 16 bis zu 16
Digitale Eingangssignale Potentialfrei Potentialfrei Potentialfrei Potentialfrei Potentialfrei Potentialfrei
Zähl-Eingänge (Impuls/S0) bis zu 4 bis zu 4 bis zu 4 bis zu 16 bis zu 16 bis zu 16
MBUS/MINIBUS Zähler ja ja ja ja ja ja
Digitale Ausgänge 2 Rel./4OC 2 Rel./4OC 2 Rel./4OC 2 Rel./8OC 2 Rel./8OC 2 Rel./4OC
Analoge Eingänge (20mA/10V) bis zu 8 bis zu 8 bis zu 8 bis zu 8 bis zu 8 bis zu 8
Analoge Ausgänge (20mA/1V) bis zu 4 bis zu 4 bis zu 4 - - -
Versorgungsspannung DC 12/24V DC 12/24V DC 12/24V DC 12/24V DC 12/24V DC 12/24V
Ausgangsschaltfrequenz [max] 1 Hz 1 Hz 1 Hz 1 Hz 1 Hz 1 Hz
Ausgangsbelastbarkeit 125VDC/1A 125VDC/1A 125VDC/1A 125VDC/1A 125VDC/1A 125VDC/1A
SMS/EMAIL/FAX/PAGER/WEB x/x/x/x/x x/-/-/x/x x/x/-/-/x x/x/x/x/x x/-/-/x/x x/x/-/-/x
Batteriepufferung/Ladestrom 12VDC/ Iq=60mA 12VDC/ Iq=60mA 12VDC/ Iq=60mA 12VDC/ Iq=60mA 12VDC/ Iq=60mA 12VDC/ Iq=60mA
Anschluss 2*1,5mm2 ; 1*2,5mm2
Temperaturbereich 0V .. +55oC
Funkentstörung/Störfestigkeit EN55011/IEC801
Schutzart IP20( Option : Gehäuse für bis zu IP68)
Masse (B*H*T) mm3 4TE (72*90*70)
Montage/Gehäuseform Hutschiene 35mm
Anzeigen DxINT: LED für STATE/FIELD/RECEIVE/SEND; DxGO: 2-zeiliges Display
Sonstige Anschlüsse RJ12, RJ45, Option: Ext. Antenne FME
