8.5.2

DxREPEATER

Eigenschaften

• Versorgung schlecht versorgter Gebäude oder Liegenschaften mit GSM-Signalen
• GSM-Repeater für 900MHz (D-Netz), 1800MHz (E-Netz) oder 2100MHz (UMTS)
• Vorrausetzung: vorhandenes GSM-Signal
• Versorgung von Hallen und Gebäuden mit mehr als 2000m²
• Reichweite des Signals bis zu 1km in freier Umgebung
• 2-Weg-System, Verstärkung in Empfangs- und in Senderichtung
• Geeignet für Sprach- und Datenübertragung mittels GSM
• Breitbandiges System, geeignet für bis zu 10 Gesprächspartner
• Verringerung der elektrischen Feldstärke am Kopf des Nutzers
• DxREPEATER besitzt die erforderlichen Zulassungen (CE, EN 60950-2000, ETSI EN 300609-4, ETSI EN 301489-1)

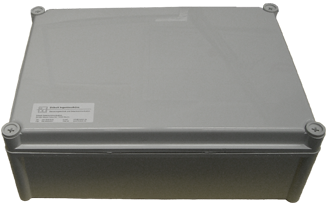

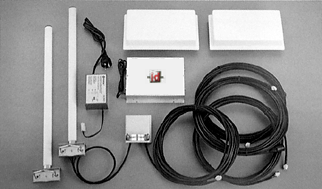

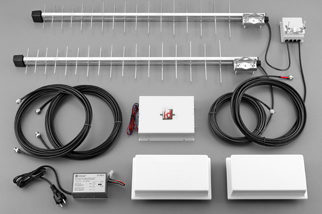

• Zubehör:
  2 Außenrichtantennen für die Ausrichtung zur Funkzelle des Netzbetreibers
  2 omnidirektionale Antennen für die Inhouse-Versorgung
• Antennenkabel

Anwendungen

• DxREPEATER kann eingesetzt werden:
  in Büros, Restaurants, Hotels, Einkaufscentern, Tiefgaragen,
  in Häusern hinter Hindernissen, Gebäuden mit metallisierten Scheiben, etc.

Allgemeines DxREPEATER ist ein Gerät zur Erweiterung der GSM-Versorgung eines oder mehrerer Netzbetreiber. Zur Versorgung abgelegener Liegenschaften oder schlecht versorgter Räume (z.B. Tiefgaragen, Tunnel, Einkaufszentren, Hallen) mit GSM-Signalen eignet sich unser DxREPEATER. Das Gerät empfängt über eine Außenantenne mit Gewinn GSM-Signale und verstärkt diese, sodass eine gute GSM-Versorgung im Haus erzielt wird. Voraussetzung ist hierfür, dass mit der Außenantenne ein GSM-Signal einer GSM-Basisstation empfangen werden kann. Die gesendeten Signale werden ebenfalls verstärkt. Außenrichtantennen erlauben die Ausrichtung auf einen Standort mit entsprechend hohem Gewinn. Omnidirektionale Antennen liefern weniger Gewinn als Richtantennen, können dafür aber Signale unterschiedlicher Netzanbieter an verschiedenen Antennenstandorten empfangen und verstärken. DxREPEATER ist ein Zwei-Wege-System und verstärkt die Signale in beide Richtungen, sowohl in Empfangs- als auch in Senderichtung. Es stehen Geräte für 900MHz (D-Netz), 1800MHz (E-Netz) und 2100MHz (UMTS) zur Auswahl. Sicherheit, elektromagnetisches Feld DxREPEATER ist ein Low-Power-Gerät. Es verstärkt die Signale auf ein ähnlich niedriges Niveau oder geringer als das der Netzbetreiber in der Luft. Das Signal ist niedriger als in den Standard Sicherheitsempfehlungen (empfohlen: 5-6V/ Meter, DxREPEATER typ. 1,5V/Meter). Vergleich mit/ohne DxREPEATER Bei geringer Feldstärke erhöht ein Mobilfunktelefon automatisch seine Sendeleistung, bis es einen Wert von 100V/Meter nahe am Kopf des Nutzers erreicht. Durch den Einsatz von DxREAPTER wird das elektrische Feld am Kopf fast 100fach reduziert (1,5 V/Meter), was einem hohen Sicherheitslevel entspricht. DxREPEATER reduziert die Feldstärke am Kopf des Nutzers. Anwendung Einsatz von DxREPEATER in Büros, Restaurants, Hotels, Einkaufscentern, Tiefgaragen, Häusern hinter Hindernissen, Hallen, etc...

Zulassungen, Normen Der DxREPEATER trägt das CE Kennzeichen und erfüllt die gesetzlichen und grundlegenden Anforderungen der EG Richtlinie 1999/5/EG, insbesondere hinsichtlich der elektromagnetischen Verträglichkeit und der effektiven Nutzung des Frequenzspektrums zur Vermeidung funktechnischer Störungen. DxREPEATER ist kein Radio-Sender. Es ist ein Gerät ohne Erzeugung von Radiosignalen und besitzt die erforderlichen Zulassungen sowie Bestätigungen. Folgende Standards werden erfüllt: Sicherheit, CE-Zulassung EN60950-2000 ElectroMagnetic Compatibility (EMC) ETSI EN 300609-4, Zellulares digitales Funkkommunikationssystem (Phase 2) - Spezifikation für das Basisstationssystem (BSS) Teil 4 : Verstärker (GSM). ETSI EN 301489-1 Elektromagnetische Verträglichkeit für Funkeinrichtungen und -dienste. Der DxREPEATER kann innerhalb der EU und damit auch in Deutschland eingesetzt werden. Der Betreiber hat die gesetzlichen Bestimmungen in eigener Verantwortung zu beachten. Operationsparameter GSM 900MHz, Option:1800/2100MHz obere Kanäle im Bereich 935-960Mhz, Gewinn down-link typ. 90dB typ. Verstärkung für die unteren Kanäle 890-915Mhz, Gewinn up-link typ. 60dB Spannungsversorgung +12V /230VAC Temperaturbereich: -10°C bis 45°C Abmaße: (L*B*H): 200 x 160 x 45 mm³ Optionales Zubehör zusätzliche Inhouse-Antennen, Wandgehäuse, Akkupufferung bei Stromausfall, Antennenverlängerung, u.v.m.

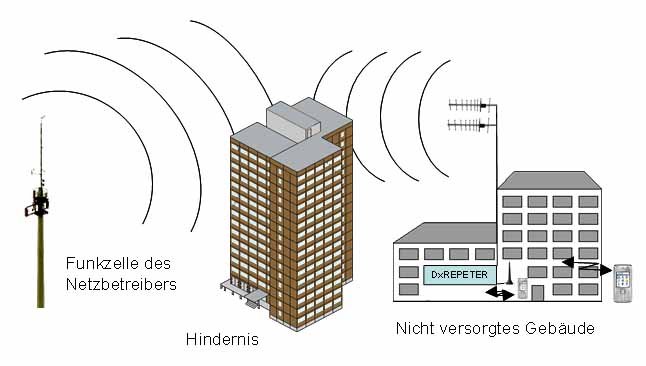

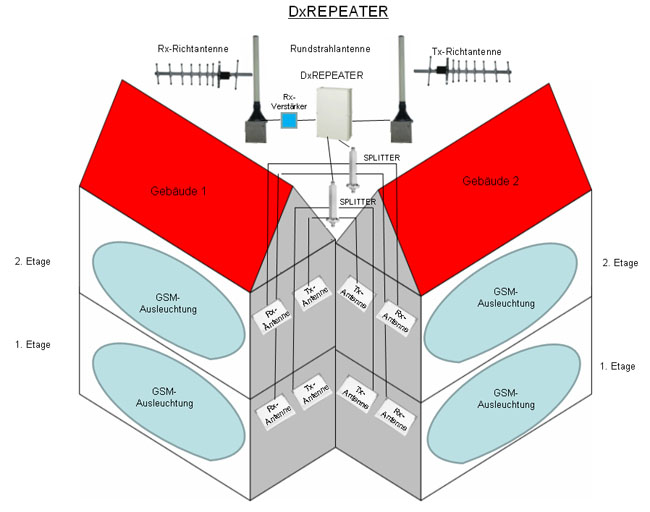

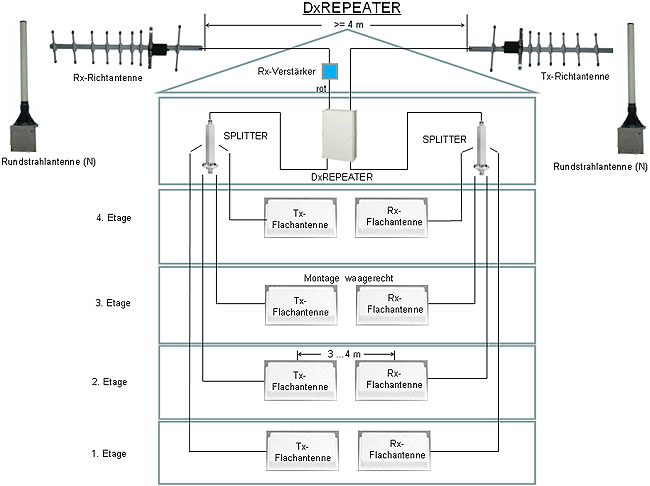

Schema für Etagenausbau

2. DxREPEATER-SL Single Line (Einkabel-DxREPEATER)

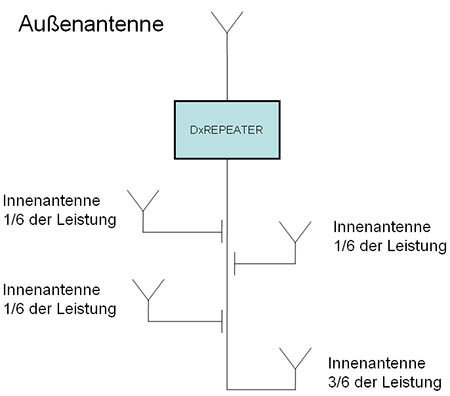

Mit dieser DxREPEATER-Lösung können sie mit einem einzigen Kabel eine Sende-Empfangs-Außenantenne anschließen. Weiterhin können mehrere Innenantennen über ein einziges Inhouse-Kabel versorgt werden. Dabei ist eine unterschiedliche Aufteilung der Sendeleistung auf einzelne Antennen möglich. Die Aufteilung der Sendeleistung kann an die zu versorgende Raumgröße angepasst werden. Bitte nehmen Sie mit uns Kontakt auf, wir beraten Sie gern.

Anwendungen:

• Einsatz bei Providerwechsel unter Nutzung bestehender Infrastruktur
• Versorgung mehrerer Räume
• schwierige Kabelverlegung

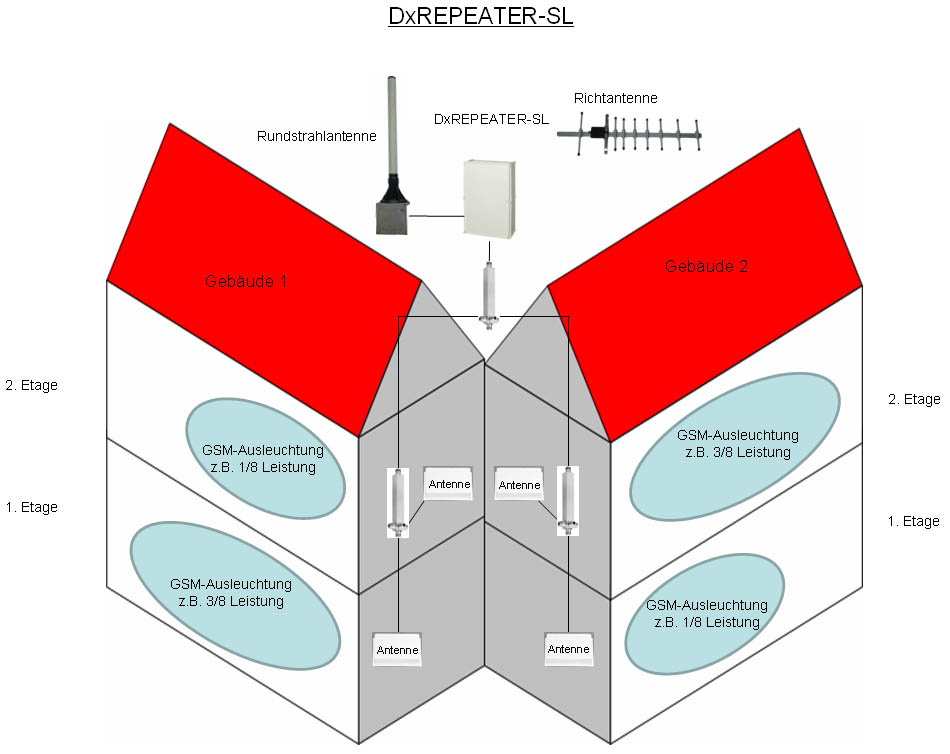

DxREPEATER-SL - Schema für Etagenausbau

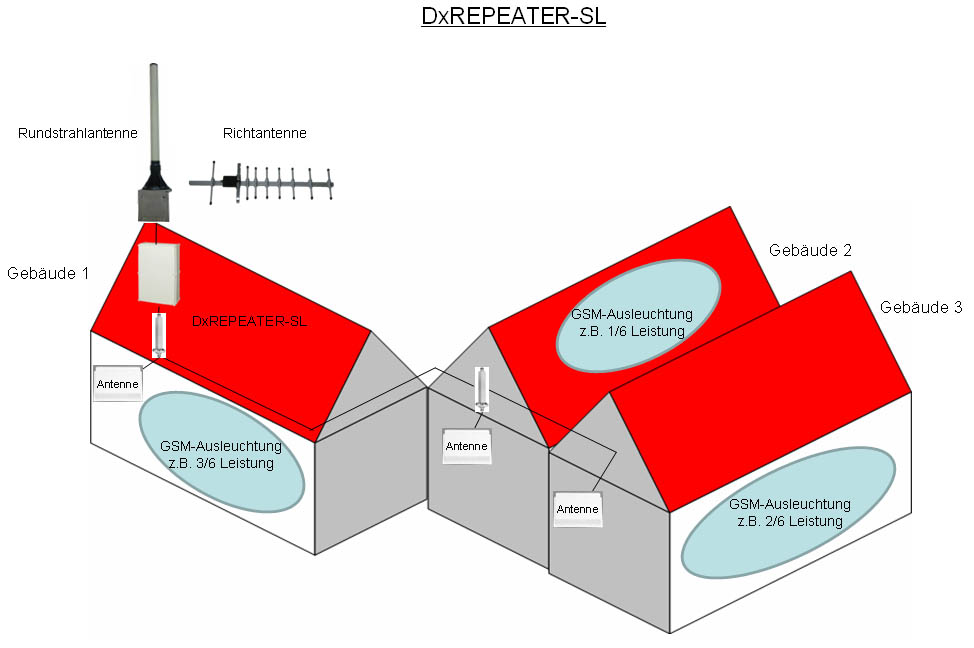

DxREPEATER-SL - Ausbauschema

3. DxREPEATER-LF Leaky Feeder (Strahlungskabel-DxREPEATER)

Hierbei handelt es sich um einen DxREPEATER mit einem angeschlossenen Strahlungskabel (Schlitzkabel) zur Signalversorgung. Die Signalabstrahlung findet über die gesamte Kabellänge statt.
Mit dem DxREPEATER-Strahlungskabel versorgen wir Tunnel oder verwinkelte Räume in Hotels und Kaufhäusern.

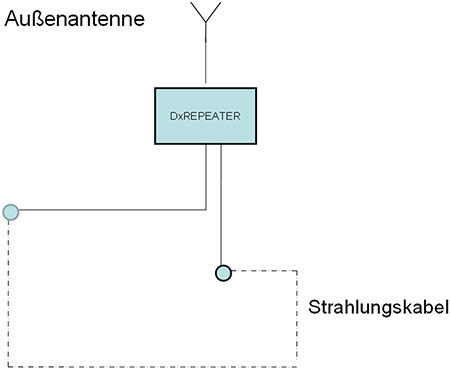

DxREPEATER-LF Strahlungskabel - Schema

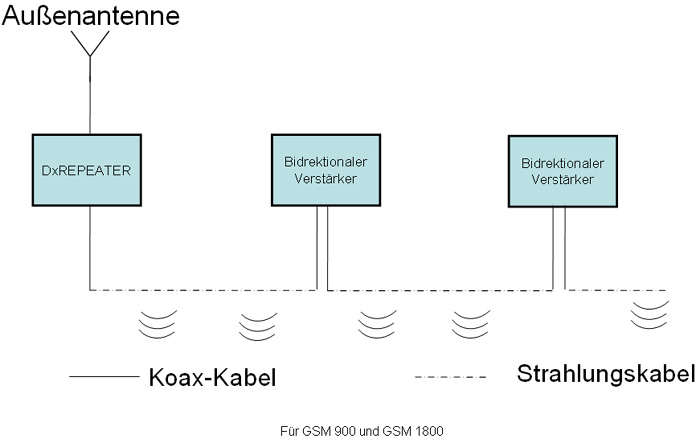

4. DxREPEATER mit Verstärker für Tunnel und lange Gänge
