Allgemeines

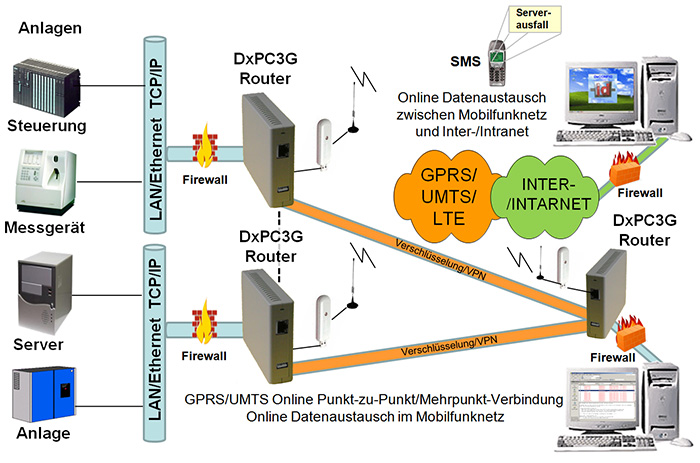

DxPC3G eignet sich zur Zusammenführung von dezentralen Netzwerken. Netzwerke, Anlagen und Geräte mit Ethernet-, RS485- oder RS232-Schnittstelle können mit DxPC3G in ein übergeordnetes Netzwerk eingebunden werden. DxPC3G ermöglicht den Aufbau von Fernwirknetzen über GPRS/UMTS/LTE (2G/3G/4G) Funkverbindungen und kann damit als Ersatz für Ethernet- und Standleitungsverbindungen eingesetzt werden. Neben einer Punkt-zu-Punkt- ist auch eine Punkt-zu-Mehrpunkt-Verbindung möglich. Ein DxPC3G in der Zentrale erlaubt die Aufrechterhaltung von mehr als 100 Funkverbindungen gleichzeitig über ein Modem. Eine Internetverbindung wird hierfür nicht benötigt. Die Datenübertragungsrate bei UMTS beträgt je nach Netzbetreiber, Versorgung, Modem und Tarif bis zu 7.2 Mbit/s im Download und bis zu 1,45 MBit/s im upload. Optional sind auch symmetrische Tarife erhältlich.

Autarkes Fernwirknetz auf UMTS-Basis

Falls keine Verbindung zum Internet ge-wünscht wird, kann mit DxPC3G ein autarkes Netzwerk ohne Internetanbindung aufgebaut werden. Im DxPC3G in der Zentrale wird eine SIM-Karte mit fester IP-Adresse verwendet, mit der sich alle Außenstationen verbinden. Die Außenstationen verfügen über private dynamische IP-Adresse des jeweiligen Netzbetreibers und sind von außen nicht ansprechbar, da die IP-Adressen nicht bekannt sind. Dies erhöht die Sicherheit gegen mögliche Angriffe von außen.
Hierdurch kann ein quasi virtuelles VPN aufgebaut werden.

UMTS-Fernwirknetz mit Internetanbindung

Ebenfalls möglich ist die Anbindung des zentralen DxPC3G an das Internet. DxPC3G wird über LAN oder DSL an das Internet angeschlossen, wo es mit einer festen IP-Adresse versorgt wird. Die Außenstationen besitzen private dynamische IP-Adressen des Netzbetreibers und verbinden sich mit der Zentrale über das Internet.

UMTS-Fernwirknetz mit VPN

Bei Verwendung eines virtuellen privaten Netzwerkes (VPN) besitzen alle Stationen eine feste IP-Adresse und können innerhalb des VPN frei adressiert werden.

Die IP-Adressen können frei bestimmt werden. Der Zugang zum VPN des Netzbetreibers erfolgt über eine gesicherte Verbindung über das Internet. Der Zugriff von außerhalb des VPNs ist nicht möglich.

Sicherheit

Die Stationen können nur eine Verbindung mit der eingetragenen IP-Adresse herstellen. Sie können selbst nicht adressiert werden.
Für zusätzliche Sicherheit sorgen optionale Verschlüsselungsalgorithmen wie IPsec oder Blowfish.

DxPC3G-Schnittstellen

DxPC3G verfügt über mehre Schnittstellen zur Anbindung der Prozessumgebung, sowie der Anbindung der Kommunikationswege. Mit der leistungsfähigen 10/100/1000Mbit Ethernet-Schnittstelle lassen sich beliebige Geräte anbinden. Treiberprogramme für unterschiedliche Anwendungen und Geräte stehen zur Auswahl.
Eine USB-Schnittstelle erlaubt die Anbindung von Peripheriegeräten wie Druckern, Modems, Wireless-MBUS, Terminals, usw. Je nach Variante kann hier auch ein externes 2/3G-Modem angeschlossen werden.
Eine RS232-Schnittstelle dient zur Kommunikation mit dem DxPC3G über ein Terminalprogramm. Optional kann die Konfiguration des DxPC3G über einen integrierten WEB-Server über die Ethernet-Schnittstelle erfolgen.

Technische Daten

Maße (H*L*B) 120*80*40(25) mm³
Versorgungsspannung: 5V/12V/24V, 230VAC
Temparaturereich: -20...+60°C

Anwendungen

Varianten für unterschiedlichste Anwen-dungen und Übertragungsarten
