DxINT-VARIO-VOICE - Messwertübertragung und -abfrage mittels Sprache und DTMF-Töne

Sprachausgabe digitaler Texte

Eigenschaften:

Sprachausgabe von Anlagenzuständen und aktuellen Messwerten
Dynamische Generierung der Ansagetexte aus Prozessvariablen zur Laufzeit
Genaue Ansage von Mess- und Zählwerten, Zuständen oder Druckermeldungen
Kein Aufsprechen des Nachrichten erforderlich, Texte werden vorgelesen
Übertragung der Sprach-Ansagetexte an beliebige Telefonteilnehmer
Bidirektionale Kommunikation mit der Gegenstelle über Sprache und DTMF-Töne sowie mittels SMS und Datenaustausch
Anwahl hinterlegter Rufnummer und Ansage des Textes bzw. des Messwertes
Fernsteuerung von Anlagen durch Sprache und DTMF oder mittels Datenaustausch
Zyklischer Routineruf der Station in einstellbaren Zeitrastern
Betriebs- und Funktionskontrolle durch LED-Anzeige
Betrieb als stand-alone Gerät, mit Festnetzmodem oder Funkmodem möglich
Konfiguration mit passender Konfigurations-Software
CE-Zulassung

Allgemeines

Zur Überwachung von Messwerten und Anlagen bieten wir Ihnen unser DxINT-VARIO-VOICE GSM mit Sprachausgabe und DTMF-Tonerkennung sowie bidirektionaler Datenübertragung an.

Das DxINT-VARIO-VOICE GSM verfügt über ein integriertes GSM- oder optional ein Festnetz-Modem (ISDN/ANALOG). Es besitzt eine serielle Schnittstelle zur Anbindung fremder Anlagen, sowie digitale und analoge Ein- und Ausgänge zur Prozessüberwachung und -steuerung.

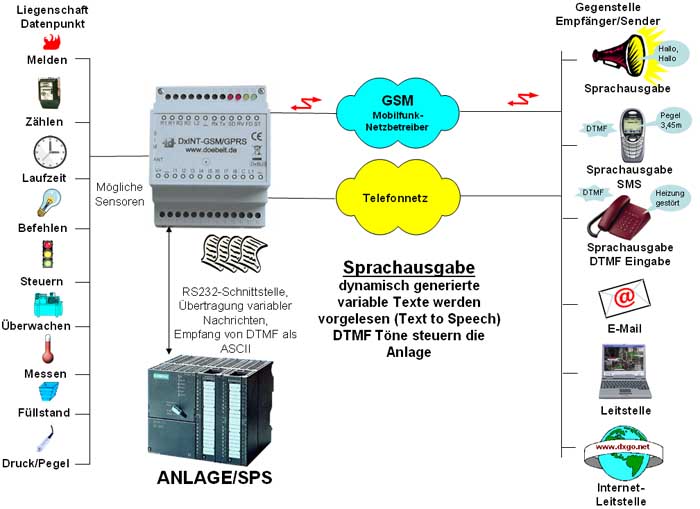

Die Anbindung an eine Fremdanlage erfolgt über eine RS232-Schnittstelle. Daten die von der Anlage an das DxINT-VARIO-VOICE übertragen werden, werden einer vorgegebenen Gegenstelle mittels Sprachausgabe vorgelesen. Die Gegenstelle kann durch die Betätigung von Tasten DTMF-Töne generieren, die das DxINT-VARIO-VOICE erkennt und über die serielle Schnittstelle als Daten an die externe Anlage übergibt. Mittels der eingegebenen Töne können ebenfalls Abläufe im DxINT-VARIO-VOICE gesteuert werden.

Meldungen und Messwerte werden zeitaktuell erfasst und ausgewertet. Die Übertragung der Meldung kann per Sprache durch das Vorlesen eines vorher eingegebenen ASCII-Textes erfolgen. Ein besprechen des Gerätes ist nicht erforderlich. Messwerte werden mit dem aktuellen Messwert per Sprache (Deutsch/ Englisch), bei Bedarf eingebettet in fest stehende Texte, angesagt. Die Ansage der jeweiligen Nachricht kann durch Anruf von einem beliebigen oder vorgegebenen Anrufer abgerufen werden. Die Möglichkeit der Quittierung mittels DTMF durch den angerufenen Teilnehmer besteht. Weiterhin kann spontan bei Zustands- oder Grenzwertverletzung oder auch zyklisch eine Nachrichtenübertragung ausgelöst werden. Es werden jeweils die aktuellen Daten per Sprache übermittelt.

Optional besteht die Möglichkeit Anrufe nur von bestimmten Rufnummern anzunehmen. Weiterhin können optional zyklisch bestimmte Rufnummern angerufen und der Messwert angesagt werden.

Zusätzlich zur Sprache kann die Nachricht per PAGER, SMS, FAX oder E-Mail an einen PC oder ins Internet auf unserer Internetleitstelle www.dxgo.net übertragen werden.

In umgekehrter Richtung können ein oder mehrere Ausgänge am Gerät gesteuert werden. Bei Geräten mit Festnetzmodem (ISDN/ANALOG) erfolgt die Steuerung mit DTMF-Tönen, bei Geräten mit GSM-Modem mittels SMS, E-Mail oder via Internet. Optional ist auch hier eine Steuerung der Ausgänge über DTMF möglich.

Ereignismeldefunktionen

Bis zu 8 Ereignismeldeeingänge (erweiterbar)
Alle Eingänge sind nutzbar als Zähleingänge
Spontane Übertragung bei Zustandsänderung
Freie Wahl der zu übertragenden Nachricht durch ASCII Texteingabe zur Laufzeit
Übertragung der Ereignismeldung mit einer SMS- oder Sprach-Nachricht
Individuelle Verzögerungs- bzw. Entprellzeit

Analogwerterfassung

Erfassung von bis zu acht analogen Messwerten mit 0/4..20mA, (opt.: 0..1/10V)
Ansage oder Abruf des aktuellen Messwertes
Übertragung der Daten bei Grenzwertverletzung (2 oben / 2 unten)
Datenübertragung bei prozentualer Abweichung (delta-event, Schleppfenster)
zyklische Messwertübertragung

VOICE Sprachausgabe / Sprachalarmierung

Die Ansage erfolgt durch Vorlesen der aktuellen Messwerte oder des konfigurierten Textes.

Stromversorgung

Die DxINT-Fernwirkstation und das Funkmodem ist für den Betrieb mit einer 12/24VDC Versorgung ausgelegt (Option: 230VAC).
Akku-Notstromversorgung möglich.

Gehäuse

DxINT-VOICE GSM wird in einem Kunststoffgehäuse mit den Abmaßen von ca.: (B*H*T) 80*50*150 mm3 oder optional als OEM Variante geliefert. Der Sensoranschluss erfolgt über Schraubklemmen.

Konfigurations- und Bediensoftware

Konfiguration und Parametrierung des Gerätes erfolgt mit Hilfe einer Software (Option). Die Geräte können vorkonfiguriert geliefert werden

Anwendungen:

Ansage von Umweltdaten, Wasserstandsabfrage, Wetterdatenabfrage, Benachrichtigung bei Grenzwertverletzung, Zählerstandsabfrage
