3.2.5

DxINT-CAM GPRS

Eigenschaften

• Kamera für Innen- oder Außenmontage (IP20 bis IP67)
• Bildauflösung 120*96 bis 640*480 Pixel (Typ. 320*240) bei 24 bit Farbtiefe
• Weitwinkelobjektiv mit einstellbarer Linse
• Meldungseingang zur Triggerung der Bildaufnahme und -übertragung
• Bildaufnahme durch integrierten Bewegungssensor (Option)
• Schaltausgang zum Schalten von Anlagen o.ä. bei Auslösung des Bewegungssensors
• Bildübertragung mit GPRS mit günstiger Flatrate, ca. 5s/Bild
• Übertragung der Bilder an DxAPS Server und Ablage als .jpg Datei oder ins Internet auf die Internetleitstelle DxNET (www.dxgo.net)
• Bildübertragung spontan, zyklisch oder auf Abfrage
• Routinebildübertragung in frei definierbarem Zeitraster
• Varianten für Batteriebetrieb, Hutschienen- oder Wandgehäuse IP67
• CE-Zulassung

Beschreibung

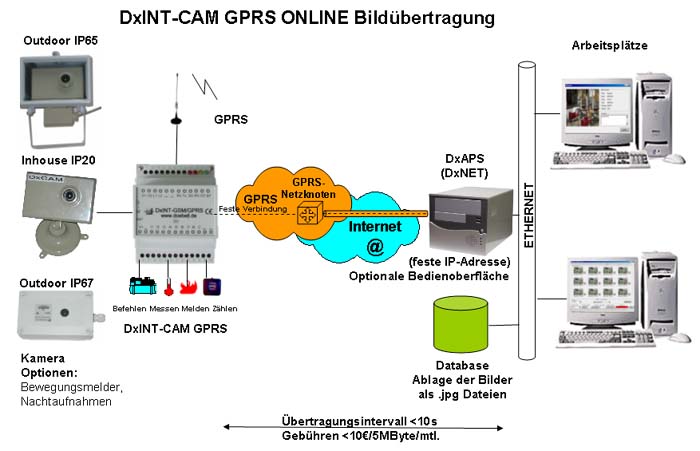

Für die Überwachung und Steuerung von Gebäuden und Anlagen eignet sich unser DxINT-CAM GPRS. DxINT-CAM GPRS ermöglicht es Bilder aufzunehmen und per GPRS an die Zentrale DxAPS oder ins Internet an die Internetleitstelle DxNET (www.dxgo.net) zu senden. Optional bietet DxINT-CAM GPRS zusätzlich digitale und analoge Ein- und Ausgänge zur Überwachung und Steuerung von Anlagen oder Gebäuden. Digitale Eingänge können zur Erfassung von Ereignismeldungen dienen. Mit Hilfe der analogen Eingänge lassen sich z.B. Temperaturen, Füllstände, Durchflüsse oder Drücke überwachen und bei Bedarf in einem integrierten Datenlogger aufzeichnen. Über Relaisausgänge können Schaltvorgänge ausgelöst werden. Bildübertragung Die Kamera besitzt im Normalfall eine Auflösung von 320*240 Pixel und wird über eine Schnittstelle an das DxINT-CAM GPRS angeschlossen. Sie ist in einem separaten Gehäuse untergebracht. Das DxINT-CAM GPRS arbeitet als Kamera-Controller und Fernwirkgerät. Die Bildübertragung kann durch ein Ereignis in Form eines Kontaktes, durch eine Bewegung im Bild der Kamera oder auf Abfrage von der Zentrale erfolgen Übertragungswege Die Übertragung der Bilder ist über eine Vielzahl von Wegen möglich. Standardmäßig erfolgt die Übertragung der Bilder mittels GPRS. Optional ist die Übertragung über GSM, das Telefonnetz oder Ethernet mit TCP/IP möglich. Stromversorgung Das Gerät wird aus einer 12VDC oder bei Bedarf aus einer 230VAC Versorgung gespeist. Optional kann es mit einer Batterie oder mittels einer Solarversorgung betrieben werden. Die standardmäßige Versorgung von DxINT-CAM erfolgt über eine 230VAC Stromversorgung. Je nach Umgebungsbedingungen stehen unterschiedliche Gehäusebauformen zur Auswahl.

Zentrale Als Zentrale dient unser Applikation Server (DxAPS) oder alternativ unsere Internetleitstelle DxNET (www.dxgo.net) mit dem die Bilder empfangen, abgelegt und betrachtet werden können. DxAPS ist ein Server zum Empfang der GPRS-Daten von DxINT-CAM GPRS Geräten und deren Dekodierung. Einerseits wird der Kontakt zum DxINT-GPRS gehalten und überwacht und andererseits zur Applikation. Der Datenversand von DxAPS zum Endgerät und umgekehrt ist möglich. Die Kommunikation mit der Applikation bzw. dem nachgeordneten System erfolgt standardmäßig über eine Datei-Schnittstelle. Alternativ ist der Datenaustausch mit einem Standard-Protokoll möglich. DxAPS wird auf einer Seite an das Internet und auf der anderen Seite an die Applikation angeschlossen. Der Anschluss an das Internet erfolgt über einen Ethernet-Anschluss mittels einer festen IP-Adresse. DxAPS bestehend aus DxAPS Software und DxAPS Hardware. Es können mehr als 100 GPRS Verbindungen zu DxINT-CAM GPRS Geräten gleichzeitig betrieben werden. Die DxAPS Software kann auch auf einem vorhandenen Rechner unter Windows installiert werden. Optional kann auf dem DxAPS Rechner eine Anwendungsoberfläche installiert werden. Mögliche Anwendungen sind z.B. die Überwachung von: Prozeßvorgängen, Windkraftanlagen, Gebäuden, Einbruchmeldeanlagen, Wasserver- und Entsorgungsanlagen, u.v.a.m..
