Beschreibung

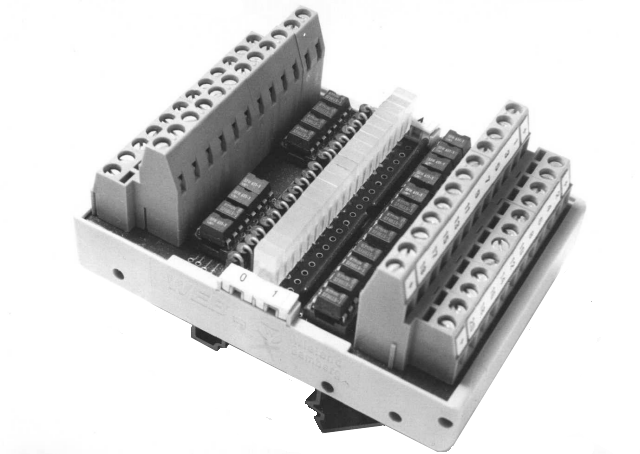

Bidirektionale Pegelumsetzung für 20 Prozess-SignaleProzesse arbeiten oft mit anderen Spannungen als die dafür vorgesehenen Datenverarbeitungsanlagen. Mittels des Moduls OPU 20 können 20 digitale Prozess-Signale an die angeschlossene Steuerungsanlage angeschlossen werden. Eingangsseitige Spannungen von 7V bis 35V können auf Ausgangspannungen von 2V bis 35V umgesetzt werden. Das Ausgangssignal steht an einem open-collector Ausgang zur Verfügung.
Der Pegel wird durch einen externen pull-up Widerstand festgelegt. Gleichzeitig führt das Modul OPU 20 eine galvanische Trennung zwischen Eingangs- und Ausgangssignal durch. Die Eingangsbeschaltung kann für bidirektionale Prozess-Signale vorgesehen werden, die es erlaubt, positive und negative Signale umzusetzen. Die Zustandsanzeige erfolgt durch eine Leuchtdiode.
Technische Daten
| Eingänge | |
|---|---|
| Nennspannung | 24V= |
| Spannungsbereich | 7V= .. 35V= |
| Stromaufnahme/Kanal | < 5mA bei 24V |
| Leistungsaufnahme | < 0,1VA/W |
| Schaltschwelle | 5,1V |
| Anzeige | 1 LED/Kanal |
| interne Schutzbeschaltung | Überspannungsschutz |
| Versorgungsspanung | keine erforderlich |
| sonstiges (Option) | bidirektionale Eingänge |
| Ausgänge | |
| Schaltspannung | max. 35V= |
| Schaltstrom | 15mA |
| Einschalt-Spitzenstrom | 0,1mA |
| Sättigungsspannung bei max. Strom | ca. 2V |
| Sperrstrom | 0,01mA |
| interne Schutzbeschaltung | - |
| sonstiges | open-collector Ausgang |
| Allgemeine Daten | |
| Anzahl Kanäle pro Modul | 20 |
| max. Schaltfrequenz | 100 Hz |
| Isolierspannung | 5kVrms |
| Umgebungstemperatur | 0 .. 50 C |
| Anschluss | Schraublemmen für max. 2,5 mm² |
| Gehäuseabmessungen (L×B×H) | 96mm × 70,5mm × 60mm |
| sonstiges | Aufschnappbar auf EN-Schiene |
Anwendungen
Signal-Anpassung, Galvanische Signaltrennung, Überspannungsschutz von Datenleitungen, Zustandsanzeige usw.
