5.2.4

Dezentrale Trinkwasserversorgung

Eigenschaften

• Überwachung und Steuerung der Trinkwasserversorgung mit Bündelfunk
• Überwachung und Steuerung dezentraler Brunnen, Druckerhöhungsstationen und Hochbehälter im kommunalen Verbund
• Pegelmessung, Mengen- und Verbrauchserfassung, Qualitätskontrolle
• Sicherheitsüberwachung der Objekte
• Steuerung der Schieber und Pumpen
• Zentrale Bündelfunk-Leitstelle zum Empfang und zur Aufbereitung von Messwerten und Meldungen sowie zur Steuerung der Schieber und Pumpen
• Erfassung und Verwaltung von Durchflußmessungen und Zählwerten
• Protokollierung aller Ereignisse
• Ereignisabhängige Maschinensteuerung

Das Konzept

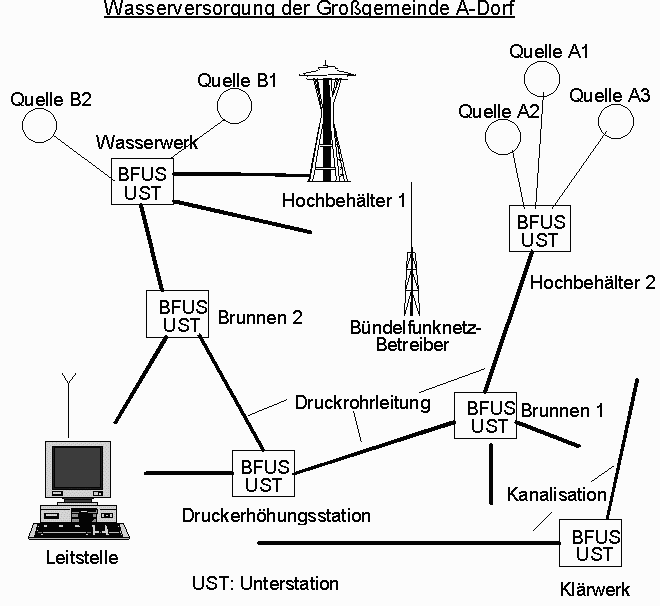

Mit Einführung der neuen Generation der BFUS-Fernwirkunterstationen vom Ingenieurbüro Döbelt, Steuerungstechnik und Datenkommunikation, lösen Wasserverbände Probleme bei der Trinkwasserversorgung ihrer Gemeinden. Die Gemeinden sind erstmals in der Lage alle Trinkwasserquellen, Hochbehälter und Druckerhöhungsstationen zentral von einem Ort zu kontrollieren und zu steuern. Die Wasserförderung und der Wasserverbrauch ist eindeutig zuzuordnen. Zu diesem Zweck sind alle relevanten Orte mit BFUS-Fernwirkunterstationen ausgerüstet, deren Daten über ein Bündelfunknetz zu einer zentralen Leitstelle übertragen werden. Von dieser Leitstelle aus können alle Wasserwerke, Hochbehälter, Brunnen, etc. in ihrer Funktion und auf ihren Zustand überwacht werden, Steuerbefehle können ausgesendet und Daten angefordert werden. Hierfür halten die BFUS-Fernwirkunterstationen alle Informationen über Wasservorrat, Zulauf, Abfluß, Förderung, Zustand der Pumpen und Schieber, sowie über eventuell aufgetretene Fehler bereit. Die Leitstelle kann einzelne Standorte oder Gruppen von Standorten ansprechen. Für die Anbindung von drahtgebundenen Stationen ist die zentrale Leitstelle und die BFUS-Unterstation in der Lage MODEM-Verbindungen aufzubauen und zu bedienen. Mehrer Leitstellen an unterschiedlichen Orten erlauben den zuständigen Personen immer einen aktuellen Überblick. Bisher waren komplette Rohrnetz- und Quellen-Übersichten aufgrund fehlender Leitungen und Infrastruktur nicht möglich. Durch den Einsatz von Bündelfunkkomponenten sind nunmehr komplette Versorgungsnetzübersichten darstellbar.

Leistungseigenschaften

• Bedienung von bis zu 1000 Unterstationen
• Übertragung von Informationen (spontanen, zyklischen und auf Abfrage)
• Komplexe Übertragung mit Summen-, Durchschnitts-, Maximal- und Minimalwerten
• Laden der Fernwirkunterstationen mit Betriebsdaten (Meßbereich, Konfiguration,..)
• Optimale Telegrammausnutzung
• Protokollierung der Ereignisse
• Erstellung von Tages- und Monatsprotokollen
• Vernetzung der Leitstelle mit Arbeitsplätzen für getrennte Aufgabenstellungen

Im Einzelnen

• Automatische Ausführung von meldungsabhängigen Befehlen
• Automatische Ausführung von zeitabhängigen Befehlen
• Übersichtliche Informationsdarstellung auf dem Bildschirm
• Jedes Ereignis wird gespeichert, angezeigt und auf Wunsch gedruckt
• Verwalten mehrerer Benutzer
• Ansprechen der Stationen im festen Zeitraster mit Funktionsprüfung (Routineruf)

Anwendungen

Datenerfassung und Steuerung in Wasser- Ver- und entsorgungsnetzen (Trinkwasser, Abwasser), Umweltschutz, Wassergüte-, Bodengüte-und Luftmessungen, Ampelsteuerungen, Alarmanlagen, Funk-Fernwirkanlagen, etc.
