5.2.19

Kläranlagen

Eigenschaften

• Überwachung und Steuerung von Klär- und Rechenanlagen
• Verbesserung der Betriebsführung durch fernwirktechnische Erschließung
• Erhöhung der Betriebssicherheit durch frühzeitige Erkennung von Störungen
• Störungsübertragung auf Handy´s, FAX-Geräte, Leitstellen oder Mitteilung per Email
• Leitstelle mit div. Darstellungs- und Auswertungsmöglichkeiten und Kamera-Überwachung
• Darstellung von Störungen, Grenzwertverletzungen, Gangkurven und Schaltzuständen
• Schneller Überblick durch Informationsverdichtung und Tabellendarstellung
• Ständige Überwachung der Anlagen und schnelle Lokalisierung der Störungen
• Wegfall von Routinekontrollen durch ständig aktualisierte Systemübersicht
• Protokollierung der Ereignisse in einem Logbuch; Tages- und Monatsprotokolle

Beschreibung

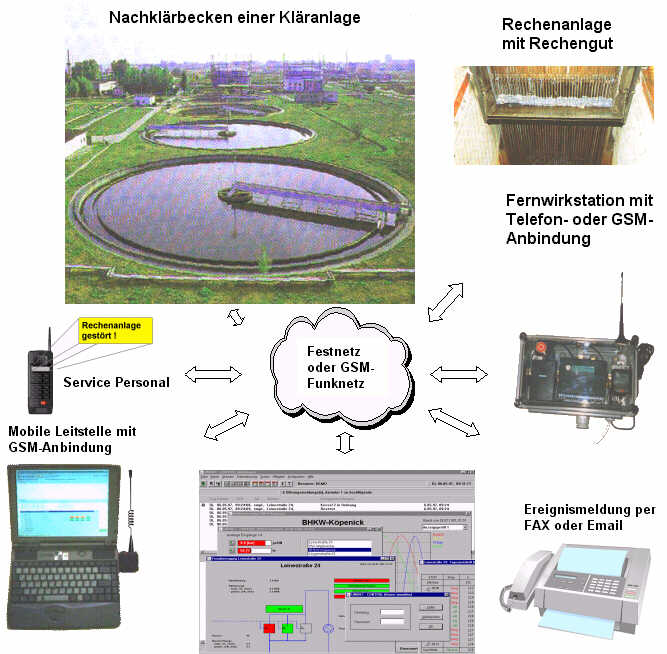

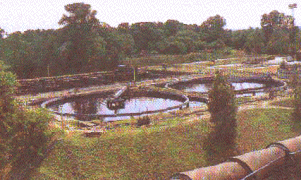

Die zunehmende Komplexität der Anlagen und der zunehmende Kostendruck, sowie die verschärften Umweltauflagen erfordern für den Abwasserbereich der Ver- und Entsorgungsunternehmen und ähnlicher Betriebe zusätzliche Maßnahmen zur Erfüllung der Anforderungen und zur Sicherung der Funktionen des Betriebes. Das Überwachungs- und Steuerungssystem für Kläranlagen dient der Erhöhung der Betriebssicherheit. Es ist als zentrales System für die wirtschaftliche Prozesskontrolle und Überwachung gedacht um die optimale Zufuhr, Mischung und Klärung zu gewährleisten.
Mittels Kameras lassen sich viele Prozeßzustände, auch per GSM oder Modem, visuell überwachen. Verstopfungen von Rechenanlagen sind so leicht feststellbar. Die nach der Klärung des Abwassers erfolgende Schlammbehandlung kann ebenfalls mit dem System überwacht und gesteuert werden.
Das System gibt eine schnelle Übersicht über die anstehenden Prozesszustände wie Meldungen, Meßwerte und Anlagenzustände. Beim Eintreten der Störung oder Grenzwertverletzung wird eine spontane Meldung ausgelöst und an die Leitstelle übertragen. Von der Leitstelle aus können die Daten des Prozesses jederzeit abgefragt und ausgewertet werden. Es lassen sich Prozessbilder, Gangkurven und Protokolle erstellen. Eine integrierte Datenbank stellt eine EXCEL-Schnittstelle zur Verfügung, die individuelle Auswertungen ermöglicht. Die Zentrale kann sowohl auf einem Standard PC, als auch als transportable Zentrale in Form eines Laptops betrieben werden.

Fernwirkstation DxGO GSM-Control

• Gehäuse für Hutschienen- oder Wandmontage
• Versorgung 12V/24V=, 250mA mit GSM-Modem
• bis zu 12 Ereignismeldeeingänge,
• bis zu vier Befehlsausgänge
• bis zu acht Analogeingänge (0/4..20mA)
• Datenloggerfunktion für bis 365 Tage
• Meldungsübertragung bei Zustandsänderung
• Übertragung der Informationen als Klartext an verschiedene Empfänger: PC oder Handy´s
• Display zur Anzeige des Betriebszustandes

Unterschiedliche Ausführungsformen:

z. B. als Einzelgerät oder im Gehäuse IP67 mit GSM-Modem und Batteriepufferung
Maße: 300 x 180 x 120 mm³

Referenz

Berliner Wasser Betriebe
