Eigenschaften der Fernwirkstation BFUS UNI
- Datenübertragung über große Entfernungen per Funk oder per Draht
- Gleichzeitige Übertragung von Daten per Funk und über Telefon
- Bis zu 24 Meldungseingänge zum Anschluss von potentialfreien Kontakten
- Bis zu 16 Befehlsausgänge mit Transistor- Optokoppler- oder Relaisausgabe
- Bis zu 24 Zählereingänge mit Ereigniszählung oder Periodendauermessung
- 8 analoge Eingänge (0/4..20mA), Option: 8 analoge Ausgänge (0/4..20mA)
- Meldungsübertragung bei Änderung des Eingangssignals (spontan), in bestimmten Zeitabständen (zyklisch) oder durch Abfrage der Zentrale
- Analogwertübertragung bei Änderung um bestimmten Wert (spontan), auf Abfrage von der Zentrale oder zyklisch in bestimmten Zeitabständen
- Übertragung von Vorgabe- und Sollwerten durch die Zentrale
- Betriebs- und Funktionsanzeige mit LCD-Display, Klartextanzeige
- Betreibbar in allen Bündelfunknetzen
Beschreibung

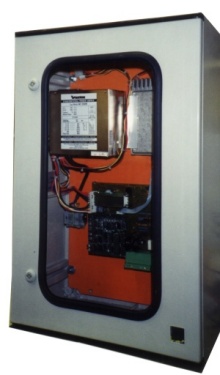

Das Gerät BFUS-UNI ist eine Fernwirkunterstation, die es erlaubt digitale und analoge Informationen bidirektional mit einer oder mehrerer Zentralen (Fernwirkleitstellen) per Bündelfunk oder per Draht (Wähl-/ Standleitungsmodem) auszutauschen. Der Anschluss für das Bündelfunkgerät wie für das Modem ist direkt ohne Interface möglich. Neben Daten kann über die Unterstation auch Sprache übermittelt werden. Es stehen in der Standardausführung acht entprellte digitale Eingänge, acht analoge Eingänge und acht digitale Ausgänge zur Verfügung. Die Anzahl der Ein- und Ausgänge kann nach Kundenwunsch verändert werden. Falls die Anzahl der Ein-/Ausgänge nicht ausreicht, kann die Fernwirkstation modular mit Erweiterungsbaugruppen erweitert werden.
Die Übertragung der Eingangssignalzustände erfolgt entweder bei Änderung, auf Anfrage oder zyklisch an eine vorgegebene Empfangsstationen. Analoge Messwerte werden dann übertragen, wenn der Werte sich um einen vorgegebenen Delta-Wert geändert hat. Außerdem können die analogen Werte ebenfalls zyklisch oder auf Anforderung übertragen werden. Als Ziele können unsere Zentralen, mobile Funkgeräte oder eine zweite BFUS-Fernwirk-station dienen.
Die Ziele der zu sendenden Nachrichten sind programmierbar. Alle Funktionen der Unterstation sind von der Zentrale aus konfigurierbar, so dass keine Einstellungen an der Unterstation vorzunehmen sind. Die Unterstation besitzt eine eigene Uhr, die zyklisch mit der Leitstelle synchronisiert wird. Alle Übertragungen sind mit einer eigenen CRC-Prüfsumme gesichert. Auf jede Übertragung wird eine Bestätigung von der empfangenen Station gesendet.
Die Bündelfunkdatenübertragung erfolgt standardmäßig im Organisationskanal nach MAP27. Größere Datenmengen werden von der Fernwirkunterstation im Verkehrskanal übertragen. Für den Anschluss externer Geräte steht ein AT-Hayes-Interface zur Verfügung.
Fremdsysteme wie Speicherprogrammierbare Steuerungen oder PC's können direkt über RS232-/RS485- oder Current-Loop-Schnittstellen angeschlossen werden.
Ein LCD-Display dient zur Zustandsanzeige der Ein-/Ausgänge und zur Anzeige der Mess- und Zählwerte. Texte der Leitstelle können dort angezeigt werden. Für Anwendungen mit Bedienungskomfort ist der Anschluss einer Tastatur und eines großen Grafikdisplays möglich.
Zur Protokollierung bestimmter Ereignisse kann ein Drucker angeschlossen werden.
Ausführungsformen
Die BFUS-UNI Fernwirkstation wird in unterschiedlichen Ein-/Ausgangskonfigurationen und mit verschiedenen Optionen angeboten.
Alle Ein- und Ausgänge können galvanisch getrennt aufgebaut werden.
Versorgung
Die Fernwirkunterstation wird standardmäßig mit 230V~/10W versorgt. Bei Anlagen ohne Stromansanschluss kann eine Akkupufferung in Verbindung mit einer Solaranlagen erfolgen.
Bauform
19"-Einschubträger, modular erweiterbar Wandgehäuse, 600*400*210 mm³ (L*B*H)
Temperatur-Bereich:
-25°C .. + 65°C
Anwendungen
- Datenerfassung in unversorgten Gebieten
- Umweltschutz
- Wassergüte-, Bodengüte-, Luft- und Schalldruckmessungen
- Ampelsteuerungen
- Fahrzeugüberwachung
- Alarmanlagen
- Funkfernwirkanlagen, etc...
