EEG §6 und SDLWindV
Systemlösung für Windpark-/Stromnetzbetreiber

GPRS-Standleitungsersatz
Umsetzung EEG §6 + SDLWindV

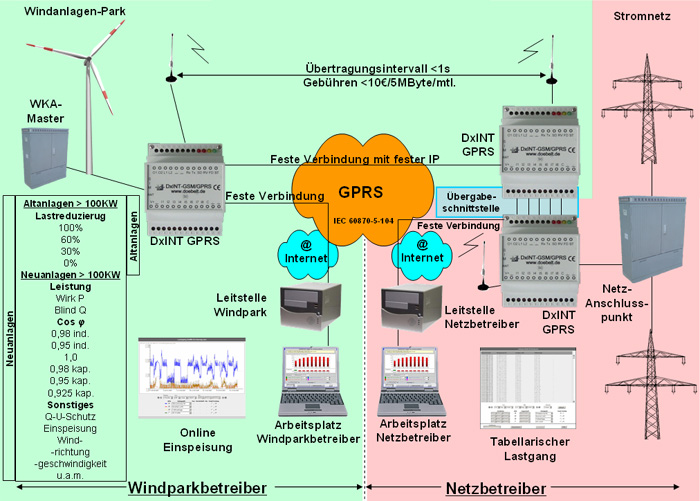

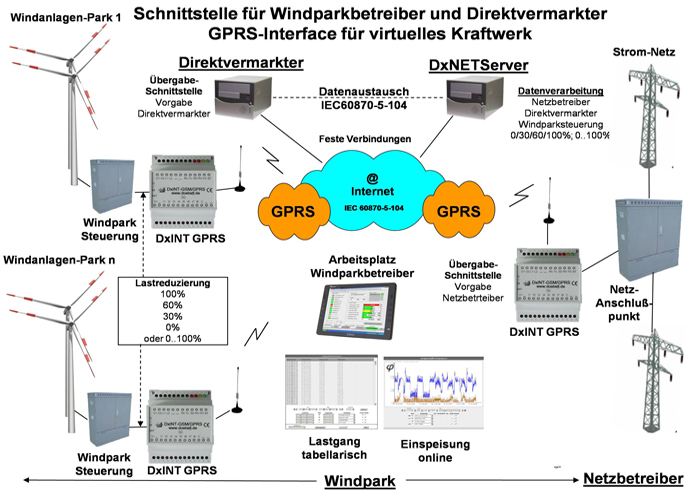

EEG §6 und SDLWindV Schema

Eigenschaften


Seitenanfang

Beschreibung

Mit der hier vorgestellten Lösung ist es möglich die Anforderungen aus dem EEG §6 (2009) sowie aus der Systemdienstleistungsverordnung (SDLWindV) von 7/2009 umzusetzen. Es ist sowohl die ferngesteuerte Reduzierung der Einspeiseleistung bei Netzüberlast, als auch die Abrufung der jeweiligen Ist-Einspeisung vorzusehen.
Mit dem DxGO-GSM-Control und dem DxINT-GPRS können diese Anforderung mittels GSM oder GPRS für Alt- und Neuanlagen preiswert umgesetzt werden. Zwischen der Masterstation des Windparks und dem Netzanschlusspunkt des Netzbetreibers wird eine Punkt-zu-Punkt Funkverbindung mittels GSM oder GPRS hergestellt. Bei Bedarf können weitere Signale als gefordert erfasst und direkt zur Leitstelle des Winparkbetreibers übertragen werden.
In besonderen Fällen kann auch eine Datenfunkverbindung im ISM-Band eingesetzt werden. Je nachdem, ob es sich um eine Alt- oder eine Neuanlage handelt, werden unterschiedlich viele Signale mit unterschiedlichen Reaktionszeiten übertragen. Für jede Anlage bieten wir eine passende Lösung.
Die Eingangssignale einer Station werden auf die Ausgänge der anderen Station übertragen. Im Allgemeinen werden Eingangszustände als potentialfreie Kontakte und Eingangsmesswerte als 0/4..20mA erfasst. Ausgangzustände werden als Relaisausgänge und Ausgangsanalogwerte als 0/4..20mA Signale ausgegeben. Diese Signale werden über physikalische Verbindungen oder optional per Datenprotokoll mit der Fernwirkanlage des Netzbetreibers am Netzanschlusspunkt verbunden.
Am Netzanschlusspunkt stellt der Netzbetreiber eine Fernwirkanlage zur Übergabe der erforderlichen Signale bereit. Diese Fernwirkanlage kann ebenfalls durch ein Dx-Gerät realisiert werden und mittels GPRS oder via Ethernet mit dem entsprechenden Datenprotokoll an die Leitstelle des Netzbetreibers angebunden werden.
Je nach eingesetztem Funkstandard kann die Datenübertragung unterschiedlich schnell erfolgen. Bei GPRS kann eine Datenübertragungsgeschwindigkeit von 0,5s erreicht werden. GSM-Verbindungen sind etwas langsamer und Übertragungen können innerhalb von 30s durchgeführt werden.


Dx-Geräte ermöglichen Ihnen die weltweite online-Überwachung und Steuerung von Prozessen ohne Leitungen und eigene Infrastruktur. DxINT-GPRS stellt digitale und analoge Ein- und Ausgänge zur Verfügung, über die der Prozess angekoppelt werden kann. Für spezielle Applikationen stehen Doppelmeldungen und Doppelbefehle zur Verfügung. Die Übertragung der Informationen erfolgt spontan, auf Abfrage oder zyklisch. Das DxINT-GPRS-Modul kann über bis zu acht Meldungen oder Zählwerte, acht Messwerte und bis zu vier Befehlsausgaben verfügen. Optional können die I/O-Signale durch zusätzliche Module erweitert werden.

DxINT-GPRS arbeitet auf TCP/IP-Basis und verfügt über verschiedene Übertragungsprotokolle. Zur Anbindung an DxNET wird DxINT-GPRS mit dem DxNET-Protokoll geliefert. Zur Ankopplung von fremden Leitstellen und SCADA-Systemen steht das IEC 870-5-104 Protokoll zur Verfügung. Wir verfügen über eine große Auswahl an Protokollen, die bei Bedarf zur Verfügung stehen.

Bei Bedarf kann die Datenübertragung vom Funknetzbetreiber zur Leitstelle zusätzlich gesichert werden. Dies kann durch eine VPN-Verbindung mit Verschlüsselung zwischen dem Mobilfunknetzbetreiber und der Leitstelle erfolgen. Gängige Verschlüsselungsalgorithmen sind IPSec, SSL oder DES. DxINT-GPRS bietet als Option, die Möglichkeit der Verschlüsselung direkt im Gerät vorzunehmen, so dass keine VPN-Verbindung mit dem Netzbetreiber hergestellt werden muss und damit zusätzliche Gebühren vermieden werden können.

Die DxINT-GPRS Endgeräte, eingebucht im Funknetz, besitzen private IP-Adressen des Netzbetreibers. Die Verbindungen bestehen permanent und sind mit einer Standleitung vergleichbar.

Weitere Eigenschaften von DxINT-GPRS sind:
  • Hutschienengehäuse
  • geringe Abmaße (L*B*H: 70*72*90mm³)
  • 12V/24V DC Spannungsversorgung.
