5.1.2

SYS-METERING ISM/GSM

Eigenschaften:

• Zählerauslesung und Ereignisübertragung mittels Funk im Nah- und Fernbereich
• Impulssammler und zählerstandgenaue MBUS-Auslesung mit Funkübertragung
• Sichere Datenübertragung mit Sicherungsprotokoll und Rückbestätigung
• Lange Batterielebensdauer; abhängig vom Übertragungs- und Ausleseintervall
• Nahbereichsfunkauslesung mit ISM-Funkübertragung; Reichweite bis zu 500m
• Ferndatenübertragung über GSM, GPRS, Festnetz, Ethernet, Internet, u.v.a.m
• Betriebs- und Funktionskontrolle durch LED-Anzeige
• Komfortable Auslese- und Visualisierungs-Software
• Konfiguration mit passender Konfigurations-Software
• CE-Zulassung

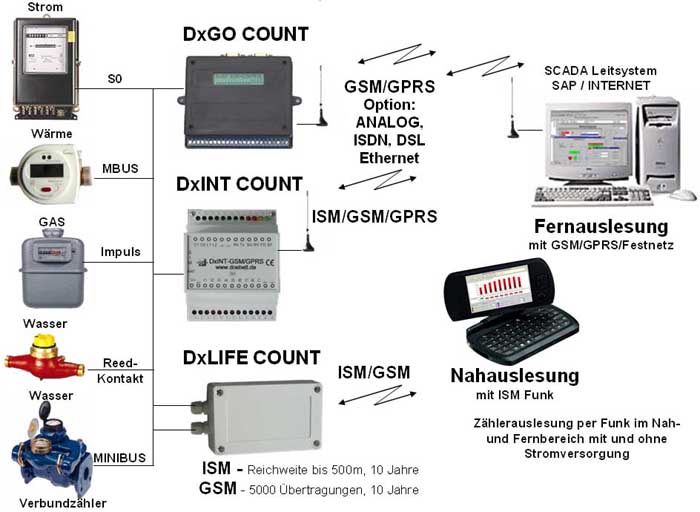

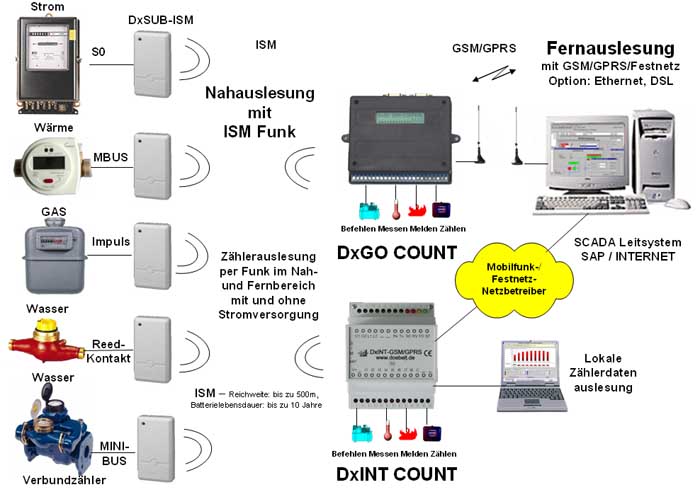

Allgemeines SYS-Metering ist ein System bestehend aus einer oder mehreren dezentralen Zählimpuls- und MBUS/MINIBUS- Zählerausleseeinheiten DxSUB-ISM und einer Empfangseinheit als Zentrale, bestehend aus DxINT-COUNT oder DxGO-COUNT. DxSUB-ISM dient zur dezentralen Ereigniserfassung und -übertragung sowie zur elektronischen Auslesung von Impuls- und MBUS- oder MINIBUS- Zählern. Es wird jeweils der Zählerstand gespeichert und übertragen. Die DxSUB-ISM-Einheiten sind batteriebetrieben und besitzen ein internes Funkmodem und eine interne Antenne. Je nach örtlichen Gegebenheiten können die Daten bis zu 500m zur Zentrale übertragen werden. Die Batterielebensdauer beträgt bis zu 10 Jahren abhängig vom Erfassung- und Übertragungsintervall. Die Datenübertragung vom DxSUB-ISM zur Zentrale kann in einem einstellbaren Zeitraster erfolgen. Die Auslesung eines MBUS-Zählers und die Datenübertragung kann asynchron dazu eingestellt werden. Als Empfänger und Zentrale dient eine Dx-Station wie z.B. DxINT-COUNT oder DxGO-COUNT, mit einem integrierten ISM-Modem. Es lassen sich bis zu acht (erweiterbar) dezentrale DxSUB-ISM-Geräte an eine Zentrale anschließen. Zusätzlich stehen an der Zentrale digitale und analoge Ein- und Ausgänge zur Verfügung, mit denen Prozesse gesteuert und weitere Daten erfasst werden können. Die erfassten und empfangenen Daten werden gespeichert. Über eine Schnittstelle können mit einem Laptop und entsprechender Software die gesammelten Daten lokal ausgelesen werden. Bei Bedarf können die Daten an eine übergeordnete Zentrale übertragen werden. Hierzu ist eine passende Übertragungseinheit im Dx-Gerät erforderlich. Die Übertragung der Daten kann spontan, zyklisch oder auf Abfrage erfolgen. Üblich ist eine tägliche, wöchentliche oder monatliche Übertragung der gesammelten Daten.

Die erfassten Daten können von der Zentrale in einem vergebenen Format an eine übergeordnete Zentrale übertragen und dort aufbereitet werden. Hierzu bieten wir unterschiedliche Protokolle und Interfaces an. Als mögliche Übertragungswege bieten wir GSM; GPRS, ANALOG, ISDN, Ethernet, Internet, usw., an. Die übertragenen Daten können in der übergeordneten Zentrale (z.B. DxLEIT, DxNET) als Lastgang angezeigt werden. Der integrierte Datenlogger kann die gesammelten Werte im 15-Minuten-Raster 40 Tage lang speichern, so dass auch größere Kommunikationsausfälle nicht zum Ausfall der Datenaufzeichnung führen. Technische Daten DxSUB-ISM (Nahauslesung): Schnittstelle: Impuls, S0, MBUS, MINIBUS, ANALOG Datenübertragung: ISM bis zu 500m Batterielebensdauer: bis zu 10 Jahre DxINT-COUNT/DxGO COUNT (Zentrale): Eingänge: ISM bis zu 500m Ausgänge: Relais, Analog, 20mA Versorgung: 12VDC/ 24VDC Fernübertragung: GSM, GPRS, Analog, ISDN, ISM, Ethernet Bauform, Maße: Hutschienengehäuse: IP40 ...67 Gehäuse Anwendung Zählwerterfassung in Gebäuden, Wasserwerken, Wohnungen
