DxNET 2.0 SCADA SYSTEM mit DRAG&DROP
für alle Desktop-PCs, Tablets und Smartphones

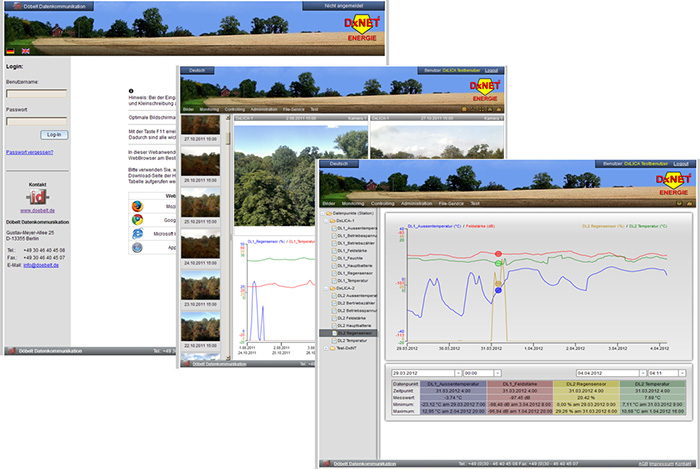

DxNET WEB-Server SCADA Leitsystem mit haptischem HMI Interface

DxNET 2.0 SCADA SYSTEM - Schema

Eigenschaften


Seitenanfang

Beschreibung

DxNET 2.0 © ist ein SCADA-Leitstellensystem nach Standards des WEB2.0. Die Verwendung von HTML5, CSS3 und JavaScript gehören zum Standard. Hierdurch sind viele neue Funktionen standardmäßig implementiert. DxNET 2.0 ist mit allen gängigen Desktop Browsern (Firefox®, Internet Explorer®, Opera®, Chrome®, u.a.) sowie auf dem Tablet-Betriebssystem iOS® und dem Smartphone-Betriebssystem Android® lauffähig. Auf Tablet-Computern wie z.B. IPAD oder Smartphones kann DxNET 2.0 einfach aufgerufen und bedient werden.

DxNET 2.0 erlaubt das Senden und Empfangen von Daten über eine oder mehrere IP-Verbindungen. Darauf aufbauend werden Auswertungen und Verarbeitungen nach unterschiedlichen Kriterien durchgeführt. Arithmetische und logische Verknüpfungen können zu neuen, auch virtuellen, Datenpunkten führen. Automatische Abläufe und Verknüpfungen werden ebenso unterstützt wie die zyklische Auswertung und Aufbereitung von Daten. Vergleichsfunktionen für Datenpunkte unterschiedlicher Anlagen stehen ebenso zur Verfügung wie der historische Vergleich in beliebigen Zeitrastern.
Die Funktionen beziehen sich sowohl auf Daten wie auch auf erfasste Bilder. Die Umweltmessstation DxLICA liefert z.B. zyklisch Messdaten und Bilder vom gleichen Zeitpunkt und Ort.

Die Ausführung von Befehlen zur Abfrage ist ebenso möglich wie die Steuerung von Ausgängen. Aktionen werden mit Rückbestätigung ausgeführt und mit der erforderlichen Sicherheit übertragen. Für die Eingabe und Darstellung gibt es eine Vielzahl standardmäßig vorhandener Masken und Darstellungen. Die Bedienung erfolgt dabei intuitiv per Drag'n Drop sowie per Gestensteuerung. Dem Anwender ist es möglich eigene Bilder und Ansichten zu erstellen.

Viele Funktionen von DxNET sind per Drag'n Drop aufzurufen und zu bedienen. In vielen Fällen kommen Sie mit einem Click zum Ziel. Diese 1-Click-Bedienung erleichtert die Bedienung per Tablet oder Smartphone. Die angeschlossenen Fernwirkstationen können mit der DxNET 2.0 SCADA Oberfläche aus der Ferne bedient, konfiguriert und geupdatet werden.

Ausgewählte technische Daten:

Weiterleitung verarbeiteter Informationen: <1s
Reaktionszeit vom Empfang bis zur Anzeige <1s
Anzahl verarbeitbarer Datenpunkte: >10000
Datenbank: mySQL
Betriebssystem: Linux/Windows

Auswahl verfügbarer Funktionen:

Darstellungsformen: Verlauf/Tabelle/Grafik/Fotos
Verknüpfungen: UND/ODER/NICHT/Rechenfunktionen
Verknüpfung/Auswertung dezentraler Datenpunkte
Auswertung: Linear/Faktor/Kurve/Zeit/Tendenz...
Überwachung: Ereignisse/Grenzwerte
Benachrichtigung: SMS/E-Mail/Scharfschaltung
Reporting: Berichte/Abschlüsse
Administration: Nutzerverwaltung/Protokollierung
Sicherheit: HTTPS/FTPS/Automatisches Backup

Systemlösung

Für die Prozessebene liefern wir Fernwirkstationen für vielfältige Anwendungen und Übertragungswege. Zusammen mit der SCADA WEB-Leitstelle DxNET2.0 ergibt sich ein komplettes Fernwirk- und Fernüberwachungssystem aus einer Hand.

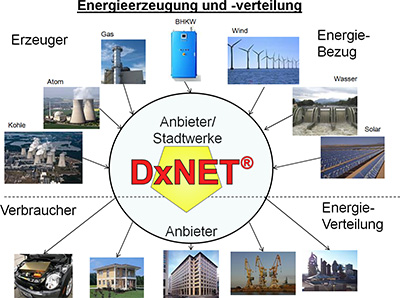

Beispiel: Virtuelles Kraftwerk

DxNET 2.0 Anwendungsbeispiel: Virtuelles Kraftwerk

Mögliche Anwendungen

SCADA Leitsystem für Ver- und Entsorgungsunternehmen im GAS-/Wasser-/Wärme- und Strombereich, Energie Controlling, Überwachung und Steuerung von dezentralen Prozessen, Umweltmessstationen, u.v.a
