| 1.
Beschreibung: |
Der
Leitstellenserver DxNET (www.dxgo.net)
ermöglicht ihnen Fernüberwachung- und Wirkung über
das Intra-/Internet. Basierend auf den Dx-Geräten von
id können
sie von jedem verfügbaren Internetanschluss auf der ganzen
Welt Steuern, Zählen, Messen und Prüfen. Unter anderem
gibt es die Möglichkeit verschiedene Objekte nach Wichtigkeit
zu sortieren, Mess- und Zählerstände zu loggen und
ggf. graphisch darzustellen. Mit Hilfe der Stationszustands-Anzeige
sehen sie alle Ereignisse, Schalt-, Zähler- und Messwerte
auf einen Blick. Die Oberfläche lehnt sich an das bewährte
DxLEIT System an, um ihnen die Einarbeitung zu erleichtern.

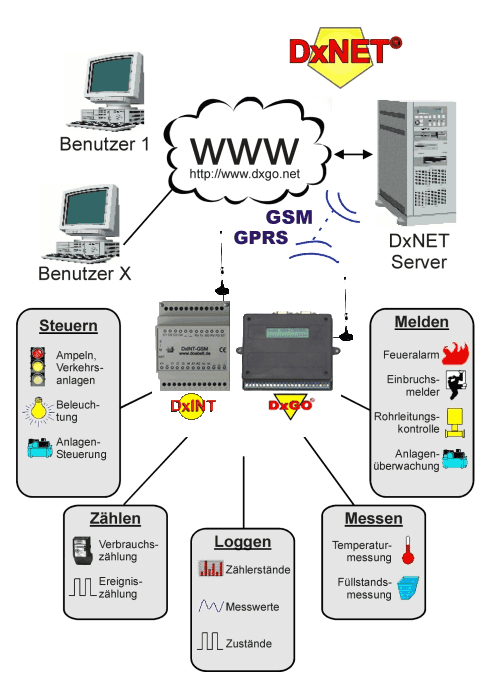

Das Bild links oben zeigt Ihnen eine Integration aller Kommunikationsgeräte
durch DxNET.
|
|

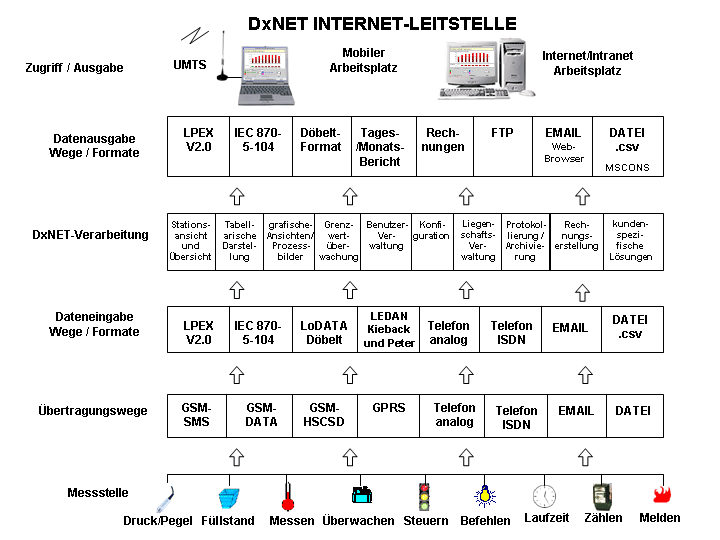

DxNET-Systemaufbau |
Module und Funktionen
- nach Anforderungen kundenspezifisch konfigurierbar
- Verarbeitung und Bereitstellung aller gängigen Datenformate
- Datenempfang über alle möglichen Kommunikationswege
- Datenerfassung durch Dx-Geräte oder Fremdgeräte
- Visualisierung und Ausgabe im kundenspezifischen Format über E-Mail / Internet
|
| 2.1
Anwendungsbeispiel 1 (Wasserwirtschaft) |
 Durch
stetig steigende Kosten sind viele Gemeinden und andere
Betreiber von Wasserver- und Abwasserentsorgungseinrichtungen
zum Rationalisieren gezwungen. Nicht nur in vergangen Zeiten,
selbst heute noch sind viele Einzelpumpstationen und andere
Liegenschaften nicht oder nur über sehr veralterte
Fernüberwachung- und Fernwirksysteme angeschlossen.
Für die Betreiber bedeutet dies hohe Kosten bei geringer
Flexibilität- schließlich werden die Anlagen
365 Tage im Jahr benötigt und müssen zuverlässig
arbeiten. So entfallen mit einem modernen Fernüberwachungs-
und Fernwirksystem viele aufwendige Schritte, wie z.B. Routinefahrten
zu den einzelnen Stationen zwecks Ablesungen und Kontrolle.
Nicht nur, dass die freigesetzten Kapazitäten anderweitig
eingesetzt werden können, ebenso steigt die Zuverlässigkeit
und der Servicegrad der Ver-/Entsorgung. mehr...
|
| 2.2
Anwendungsbeispiel 2 (Facility-Management): |
|
 Wir
möchten ihnen die Vorteile von DxNET anhand
eines Beispieles vorstellen (Facility-Management, Bild rechts):
Eine
Gebäudeverwaltung überwacht Ihre Objekte mittels
DxNET. Der Verwalter hat bequemen Zugriff auf alle
wichtigen Daten eines Objektes, wie z.B. Strom, Wasser,
Gas, Abfall, elektrische Anlagen. Bei Ausfall eines Systemes
erhält der Hausmeister automatisch eine SMS auf sein
Handy. Dieser kann dann per Internet die relevanten Daten
der Anlage ablesen. Eventuell kann er durch eine Fernwirkmassnahme
den Schaden sofort beheben. Die Versorger können mit
DxNET die Strom- und Wasserzähler ablesen ohne
dass jemand vor Ort sein muss. In der Entsorgungszentrale
laufen alle Informationen für den Füllstatus der
Müllcontainer zusammen. So kann eine optimale Routenplanung
erfolgen.
Anhand dieses Beispieles wurde gezeigt, wie Fernüberwachung-
und Wirkung über das Internet Ihren Kommunikations-
und Verwaltungsaufwand minimieren. Ein Internet Anschluss
ist in vielen Firmen heute so selbstverständlich wie
ein Telefonanschluss- Alle beteiligten Personen rufen die
Informationen welche benötigt werden mit DxNET
ab, bzw. erhalten diese als Fax, EMail oder SMS. Sie sparen
Zeit, Personal, Aufwand-- und damit Geld!
|
| 2.3
Anwendungsbeispiel 3(Ver-/Entsorgung): |
 In
der Ver- und Entsorgungswirtschaft werden die Gewerke
häufig von unterschiedlichen Personen und/oder Firmen
wahrgenommen. Der Informationsfluss lässt daher häufig
zu wünschen übrig. Um die vorhandenen Probleme
zu beseitigen und zur Schaffung eines zusätzlichen
Informationsgehaltes dient unser System DxNET. Das Transportgut
(z.B. Container) wird mit einer Identifikations- und Übertragungseinheit
ausgerüstet, die unterschiedliche Zustände des
Containers oder der Container meldet.
Wir möchten Ihnen die Vorteile von DxNET anhand eines
Beispieles im Bereich der Entsorgung vorstellen, wodurch
der Entsorgungsunternehmer über ein System mit einer
Vielzahl wichtiger Daten verfügt, welche ihm helfen,
schnell & kostengünstig zu operieren:
| - |
Ständiger
Überblick über verfügbare Container
mit Standort und Füllstand. |
| - |
Mögliche
automatische Benachrichtigung eines Fuhrunternehmens
bei vollen Containern. |
| - |
Einfache
Abrechnung durch sofortige Erfassung des Gewichtes
eines jeden Containerinhaltes mit den Endkunden &
Transportfirmen. |
| - |
Erstellung
von Rechnungen "just in Time" |
| - |
Übersicht
über Transportaufkommen und Bearbeitungszeiten. |
In
der DxNET-Zentrale können alle gelieferten Informationen
kundenspezifisch aufbereitet und ausgewertet werden.
Das DxNET System ist natürlich ebenfalls als Logistikzentrale
für Versorgungsunternehmen und vergleichbare Anwendungen
einsetzbar. mehr...
|
| 3.
Angebot: |
Bei Kauf eines Dx-Gerätes sind die ersten sechs Monate kostenlos.
|
| 4.
Funktionen: |

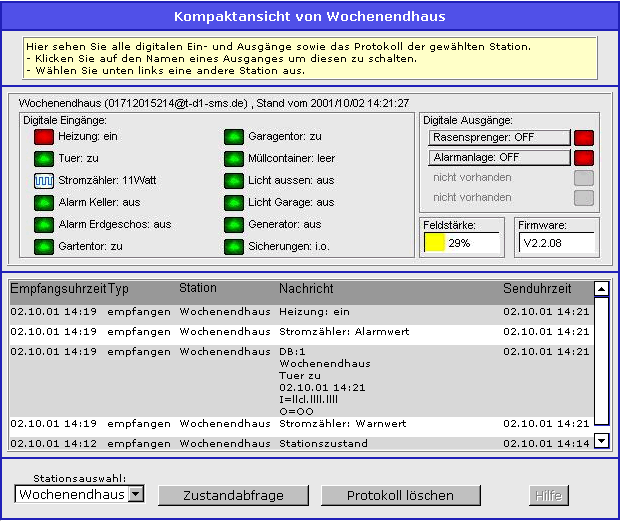

| 4.1
Kompaktansicht:
Eine Station auf einen Blick: |
|
| - |
Datum,
Uhrzeit des letzten Stationsberichtes |
| - |
Ereignisse,
Schaltwerte , Zähler (Dig. Ein- und Ausgänge) |
| - |
Ausgänge
schalten |
| - |
Anforderung
eines neuen Stationsberichtes |
| - |
Protokoll
der gesendeten/ empfangenen Meldungen der Station |
| - |
Automatische
Darstellung neu eingegangener Daten |
|

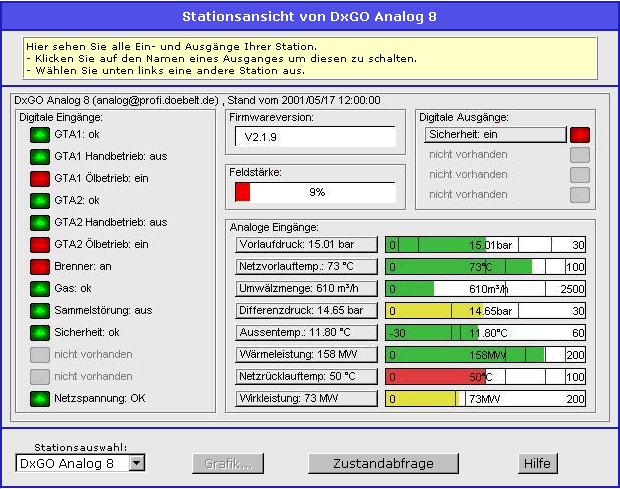

| 4.2
Stationsansicht:
Ausführliche
Darstellung einer Station: |
|
|
| - |
Datum,
Uhrzeit des letzten Stationsberichtes |
| - |
Ereignisse,
Schaltwerte , Zähler (Dig. Ein- und Ausgänge) |
| - |
Messwerte
mit Min, Max und Warnwerten (Analoge Eingänge) |
| - |
Ausgänge
schalten |
| - |
Anforderung
eines neuen Stationsberichtes |
| - |
Automatische
Darstellung neu eingegangener Daten |
| - |

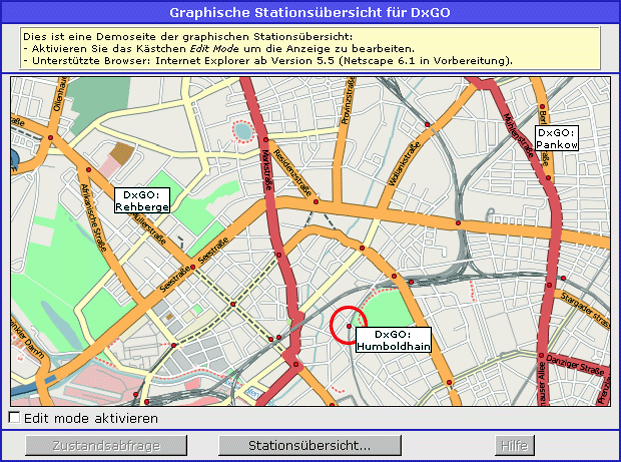

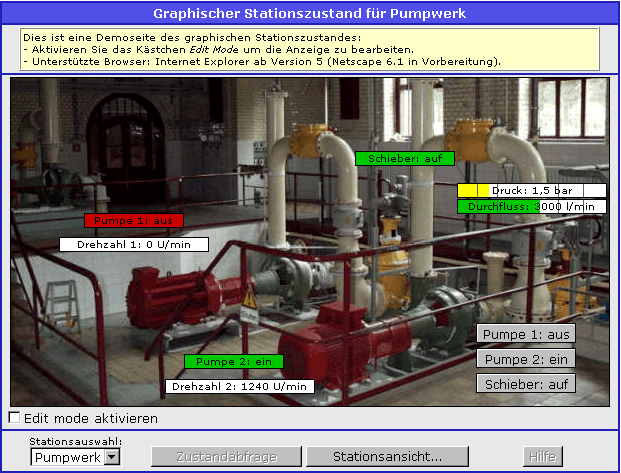

Optional
graphische, frei konfigurierbare Darstellung möglich |
| |
weitere
Informationen hier... |
|

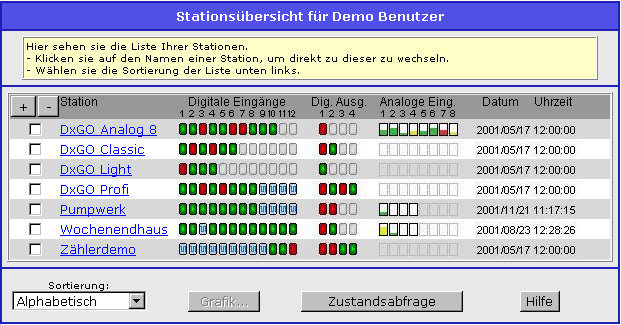

| 4.3
Übersicht: Alle Stationen im Überblick: |
|
|
| - |
Miniaturübersicht
über alle Ereignisse und Schaltwerte |
| - |
Minuturübersicht
über alle Messwerte mit Min, Max und Warnwerten |
| - |
Sortierung
nach verschiedenen Kriterien möglich |
| - |
Anforderung
neuer Berichte von allen Stationen |
| - |
Automatische
Darstellung neu eingegangener Daten |
|

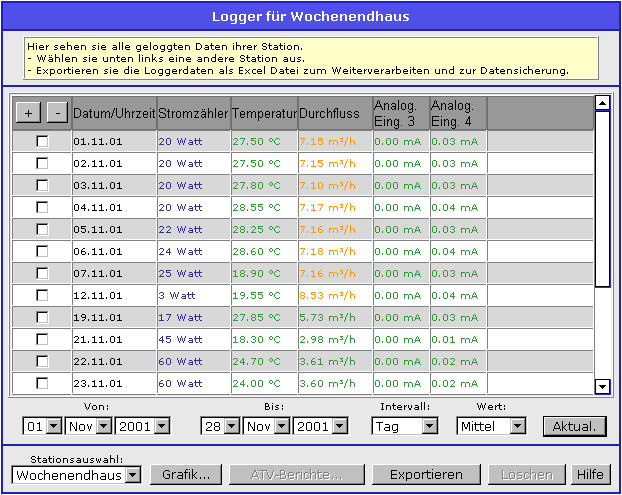

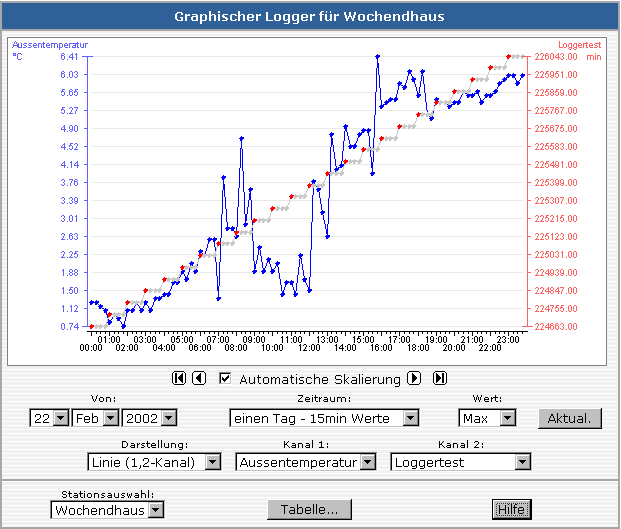

| 4.4
Logger:
Datenlogger
mit graphischer Auswertung: |
|
| - |
Tabellarische
Darstellung aller erfassten Ereignisse, Schaltwerte,
Zähler & Messwerte. |
| - |
Wahlweise
graphische Darstellung der erfassten Werte in
Verschiedenen Intervallen (z.B. 15 Min., Stündlich,
Täglich, Wöchentlich, Monatlich). |
| - |
Übereinanderlegen
verschiedener Graphen für Kontroll- und Übersichtfunktionen
in einer Grafik. |
| - |
Flexibel
konfigurierbar. |
| - |
Automatische
Darstellung neu eingeganger Daten. |
|

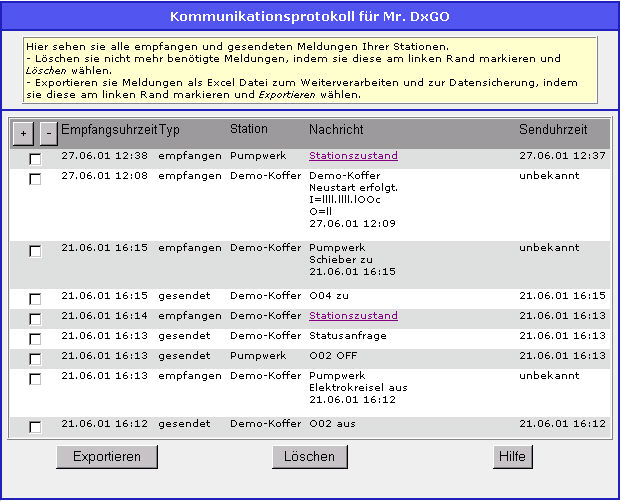

| 4.5
Protokoll:
Anzeige
der gesendeten und empfangenen Nachrichten:
|
|
|
| - |
Anzeige
aller gesendeten Nachrichten, Befehle etc. mit
Stationsnamen und Uhrezeit |
| - |
Anzeige
aller eingegangenen Bestätigungen mit Stationsnamen
und Uhrzeit |
| - |
Anzeige
aller eingegangenen Spontanmeldungen mit Stationsnamen
und Uhrzeit |
| - |
Bestätigungen
über Schaltvorgänge |
| - |
Exportmöglichkeit
für Excel |
|

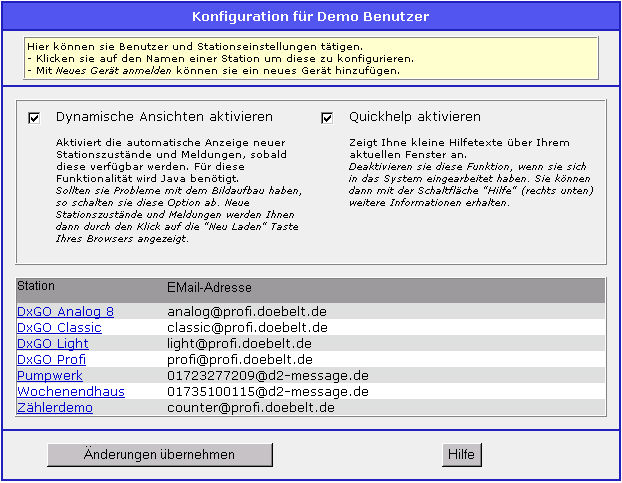

| 4.6
Konfiguration:
Konfiguration
Ihrer Stationen: |
|
|
| - |
Liste
aller Ihrer Stationen mit EMailadresse |
| - |
Anmeldung
neuer Geräte |
| - |
Verwendung
einer vorhandenen .gsm Konfigurationsdatei |
| - |
Bezeichner,
Einheiten, Warn- und Alarmwerte einstellbar |
|

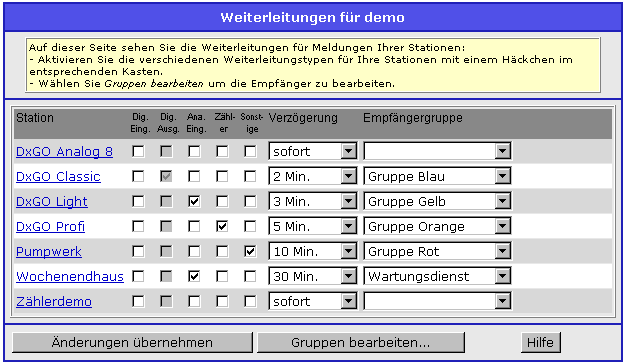

| 4.7
Weiterleitung:
Weiterleitungen
& Verteilung: |
|
|
| - |
Gruppenorientierte
Weiterleitung & Verteilung |
| - |
Verteilen
Sie eine eingehende Meldung auf bis zu vier verschiedene
Empfänger als EMail oder SMS |
| - |
Ändern
Sie einfach die Telefonnummern innerhalb einer
Gruppe, um diese Änderungen auf alle Stationen
zu beziehen |
| - |
Weiterleitungsverzögerung
einstellbar von 1 Minute - 6 Stunden |
|
|

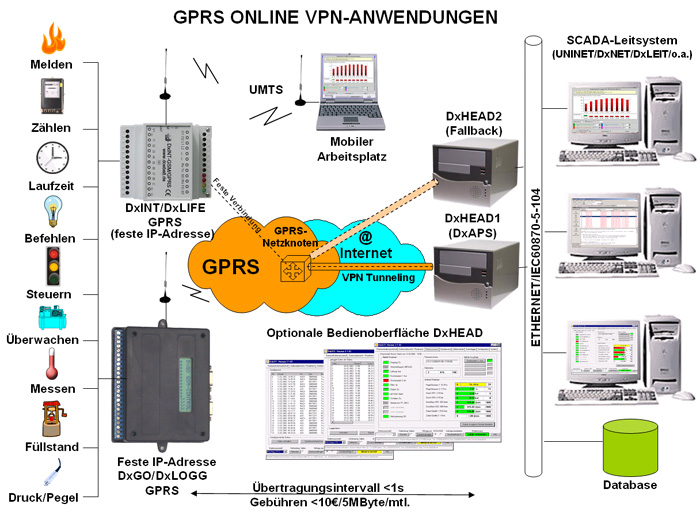

| 5.
Beispielkonfiguration: |
|
