Allgemein
DxLIFE-V4 ist ein batterieversorgtes Überwachungs-, Zählwert- und Meßwert-Erfassungssystem mit Datenlogger und NB-IoT LTEDatenfernübertragung. Es erfasst die Daten der
angeschlossenen Geber und Sensoren, speichert sie im definierten Zeitraster und überträgt sie über das LTE-Netz via MQTT zum
DxNET-WEB-Server (www.dxgo.net), wo sie in einer Datenbank gespeichert, ausgewertet, visualisiert und
ggfls. weitergeleitet werden.

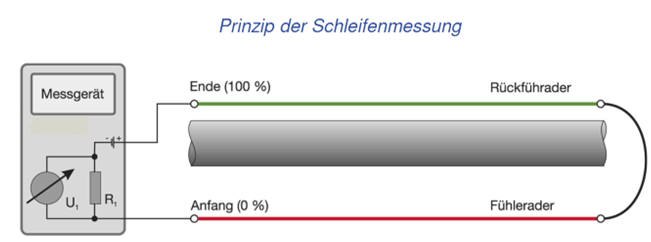

Isolations-/Widerstandsmessung
Es können für zwei Fernwärmeleitungen die Signalleitung und die Isolation überwacht werden. Leitungsbruch und feuchte Isolation
werden spontan gemeldet. Der Schwellwiderstand für die Isolationsmessung kann vorgegeben werden. Die aktuellen Widerstandswerte
werden aufgezeichnet und übertragen. Optional ist eine Erweiterung möglich.
Digitale Eingänge
DxLIFE-V4 bietet Anschlussmöglichkeiten für Kontakte zur Erfassung von Ereignissen bzw. Zuständen sowie für Impulse zur Erfassung von Mengen.
Es kann eine minimale oder maximale Impulsmenge pro Eingang und Zeitintervall überwacht werden. Die Entprellzeit der Eingänge kann eingestellt werden.
Ereignisse werden spontan gemeldet.
Temperatur-Messung
Zur Temperaturmessung lassen sich bis zu 10 Temperatursensoren (1-wire) anschließen. Jeder Sensor kann mit Minimum, Maximum oder Differenz überwacht werden.
Zusätzlich erfasst ein eingebauter Temperatursensor die Umgebungstemperatur des Gerätes. Die Messdaten werden entsprechend dem eingestellten
Logger- und Übertragungsintervall gespeichert bzw. übertragen.
|
Datenerfassung/Datenlogger
Die Daten der angeschlossenen Sensoren werden in einem wählbaren Zeitraster erfasst, gespeichert und übertragen.
Für die Speicherung und Übertragung der erfassten Daten stehen unterschiedliche Zeitraster zur Auswahl.
Die Speicherkapazität des Gerätes beträgt bis zu 100000 Datensätze.
Konfiguration
Die Konfiguration des DxLIFE-V4 erfolgt mit einer passenden Konfigurationssoftware über eine USB-Schnittstelle.
Ausgewählte Parameter können fernkonfiguriert werden. Die Geräte können vorkonfiguriert geliefert werden.

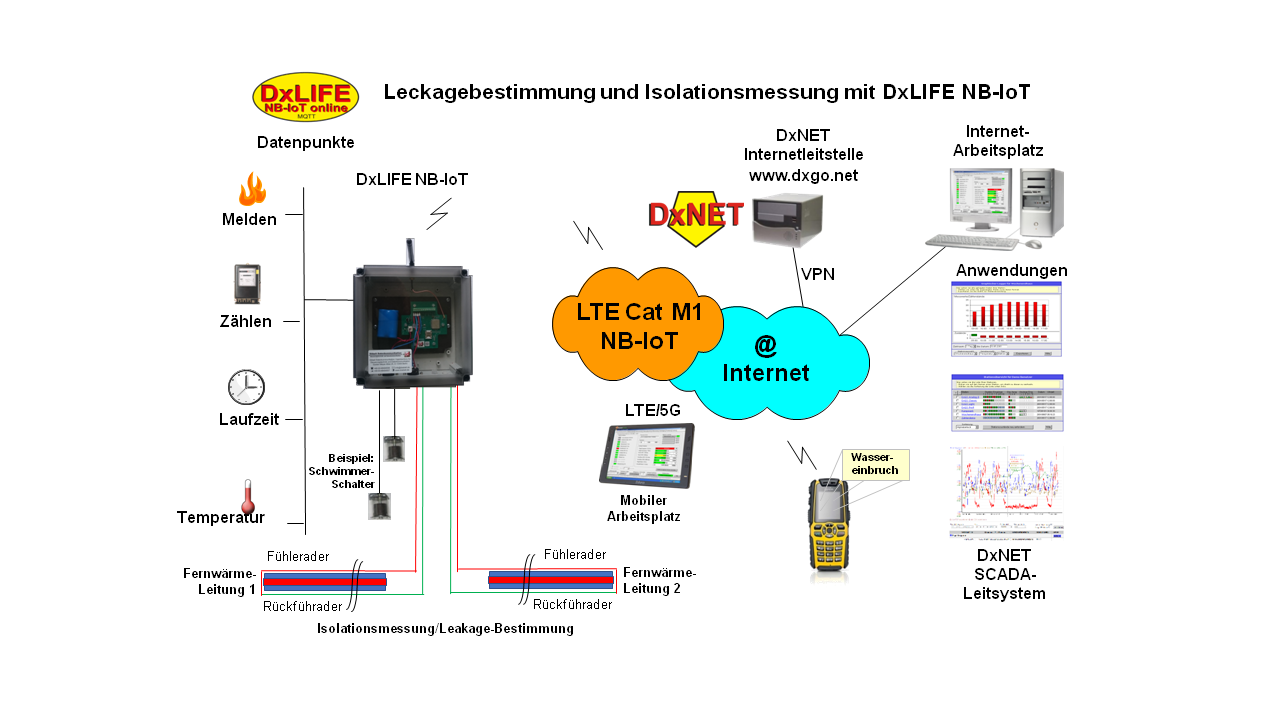

Datenübertragung/Anbindung
Die Datenübertragung erfolgt gesichert über das NB-IoT/LTE-Netz mit MQTT. Besonders geeignet für Schächte.
DxLIFE-V4 kann mit einer SIMKarte ausgeliefert werden. Als Server dient der SCADA-Internet-Leitstelle DxNET.
Signalumfang
- 2 digitale Eingänge (Ereignis/Zähler)
- 2 Widerstandsmessungen (Isolation/Bruch)
- 10 Temperatursensoren (1-wire)
Alle Signale können überwacht und aufgezeichnet werden
Versorgung
DxLIFE-V4 wird mit einer Lithium-Ionen-Batterie versorgt. Je nach Umgebungsbedingungen und
Dimensionierung kann das DxLIFE-V4 bei einmaliger täglicher Übertragung bis zu 2 Jahre autark arbeiten.
Das Gerät ermöglicht den Anschluss von zwei Batterien.
Bauform/Abmaße
DxLIFE-V4 wird in einem IP67/IP68 Gehäuse geliefert. Die Abmaße: ca. 180*180*100 mm³.
Anwendungen
Isolations- / Widerstandsüberwachung von Fernwärmeleitungen, Überwachung von Zuständen, Umweltmessstationen, Erfassung von Verbrauchswerten, Sicherheitsanwendungen, u.v.a.m.
|
