Allgemein
Beim DxLIFE-V3 handelt es sich um ein batterieversorgtes Überwachungs- und Zählwerterfassungssystem mit Datenlogger und LTE-Datenfernübertragung.
Die Übertragung erfolgt mittels des integrierten Modems über das LTE-Netz mittels MQTT-Protokoll. Als Kommunikationszentrale dient der
DxNET Server (www.dxgo.net).
Digitale Eingänge
DxLIFE-V3 bietet Anschlussmöglichkeiten für Kontakte sowie (Zähl-) Impulse zur Erfassung von Ereignissen bzw. Zuständen und Mengen.
Weiterhin kann eine minimale oder maximale Impulsmenge pro Eingang und Zeitintervall überwacht (z.B: Leckageüberwachung in Rohrnetzen) werden.
Die Entprellzeit der Eingänge kann eingestellt werden. Ereignisse werden ausgewertet und spontan als Push-Nachricht gemeldet.
In Verbindung mit einem internen Timer können Lauf- oder Zustandszeiten erfasst werden.
Temperatur-Sensor
Der eingebaute Temperatursensor erfasst die Umgebungstemperatur und überträgt sie im eingestellten Zeitraster.
Datenerfassung/Datenlogger
Die Daten der angeschlossenen Sensoren werden in einem wählbaren Zeitraster erfasst, gespeichert und übertragen.
Die Speicher-kapazität des Loggers beträgt bis zu 100000 Datensätze. Für die Speicherung und Übertragung der erfassten Daten stehen unterschiedliche Zeitraster zur Auswahl.

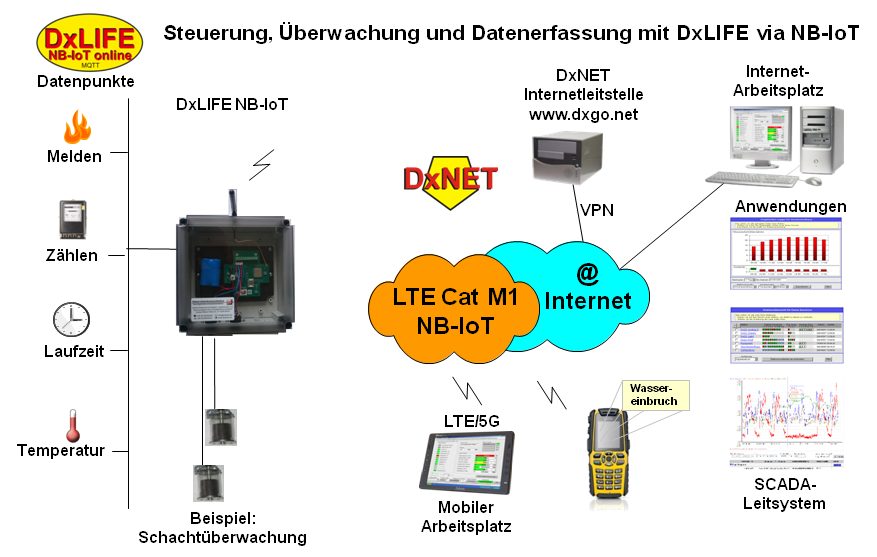

Funktion
DxLIFE-V3 erfasst die Daten der angeschlos-senen Geber und Sensoren, speichert sie im definierten Zeitraster und überträgt sie über
das LTE-Netz via MQTT zum DxNET Server. In der DxNET-SCADA-Internet-Leitstelle werden die Daten in einer Datenbank gespeichert, ausgewertet, visualisiert und ggfls. weitergeleitet.
|
Konfiguration
Die Konfiguration des DxLIFE-V3 erfolgt mit einer passenden Konfigurationssoftware über eine USB-Schnittstelle.
Es lassen sich Abtast-zeitpunkte, Min/Max-Mengen, Signalbe-schreibungen, Übertragungsintervalle u.v.a.m. einstellen.
Ausgewählte Parameter können fernkonfiguriert werden. Die Geräte können vorkonfiguriert geliefert werden.
Datenübertragung/Anbindung
Die Datenübertragung erfolgt gesichert über das LTE-Netz mit dem MQTT-Protokoll. NB-IoT bietet hohe Empfindlichkeit, besonders geeignet für Schachtanwendungen.
DxLIFE-V3 kann mit einer SIM-Karte ausgeliefert werden. Als Server dient der SCADA-Internet-Leitstelle DxNET.
Signalumfang
Es stehen sechs Eingänge für potentialfreie Signale zur Verfügung. Diese können jeweils als Ereignis-Meldeeingang oder Impuls-Zähleingänge mit Überwachungs- und Datenloggerfunktion dienen.
Die Versorgung der Sensorik erfolgt durch das DxLIFE-V3; eine zusätzliche Stromversorgung ist nicht erforderlich.
Versorgung
DxLIFE-V3 wird mit einer Lithium-Ionen-Batterie versorgt. Je nach Umgebungsbedingungen und Dimensionierung kann das DxLIFE-V3 bei einmaliger täglicher Übertragung bis zu 10 Jahre autark arbeiten.
Bauform/Abmaße
DxLIFE-V3 wird in einem IP67/IP68 Gehäuse geliefert. Die Abmaße betragen ca. 180*180*100 mm³.
Anwendungen
Überwachung von Zuständen, Rohrnetzüberwachung, Erfassung von Verbrauchswerten, Sicherheitsanwendungen, Umweltmessstationen, Schachtanwendungen, u.v.a.m.
|
