DxINT-TCP/IP
TCP/IP-Modul für Hutschienenmontage

DxINT-TCP/IP Ethernet Fernwirkgerät

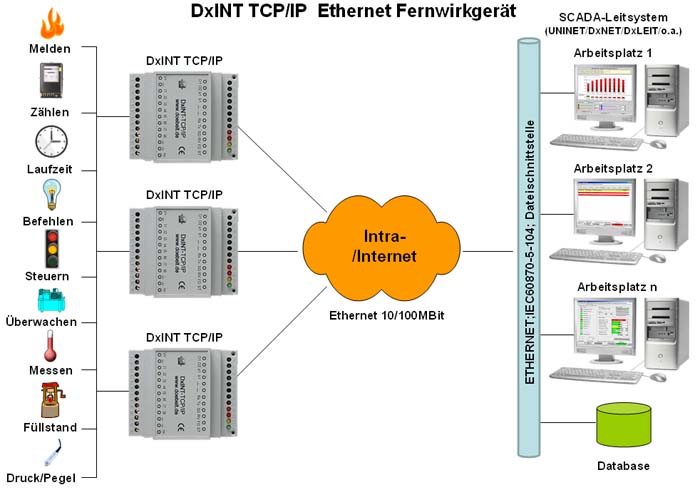

DxINT-TCP/IP - Schema
Kompaktes Gerät zur Fernüberwachung und -steuerung technischer Anlagen

Eigenschaften:


Zurück zum Seitenanfang

Beschreibung

DxINT-TCP/IP ermöglicht Ihnen digitale Zustände, Meldungen, Zählimpulse und Messwerte zu erfassen und an eine zentrale Leitstelle per TCP/IP über das Intra-/Internet zu übertragen. Außerdem können Aktoren am DxINT-TCP/IP-Gerät angeschlossen und gesteuert werden. Für spezielle Aufgaben steht ein interner Datenlogger zur Verfügung, der die Signale für längere Zeit aufzeichnet. Zum Schalten und Steuern besitzt das DxINT-TCP/IP digitale und analoge Ausgänge. Über Leuchtdioden wird der aktuelle Zustand des Gerätes angezeigt.

Das DxINT TCP/IP Modul besteht aus:
  • internem TCP/IP-Modem (10/100MBit)
  • direkte 12VDC oder 24VDC Versorgung
  • Integrierte Temperaturmessung

Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von:
Elektroinstallationen, Prozessvorgängen, Heizungs- und Klimaanlagen, Umweltmessstationen, Windkraftanlagen, Aufzügen, Gebäuden, Einbruchmeldeanlagen, Verkaufsautomaten, Wasserver- und Entsorgungsanlagen, Serverräumen, Kühl- und Klimaanlagen u.v.a.m..

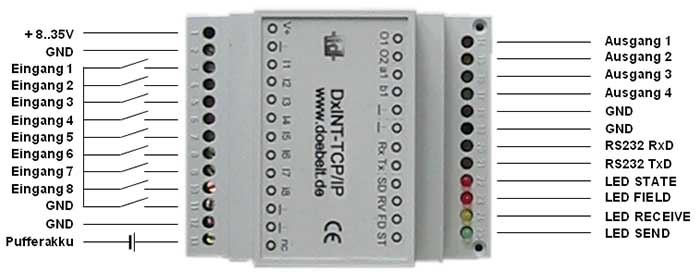

DxINT-TCP/IP - Anschlüsse

Zurück zum Seitenanfang


Technische Daten/Type DxINT 4DI2OR DxINT 8DI2OR DxINT 4DI4AI2OR DxINT 2DI2OR2AI2AO
Modem Ethernet 10/100Mbit Ethernet 10/100Mbit Ethernet 10/100Mbit Ethernet 10/100Mbit
Digitale Eingänge 4 8 4 2
Davon Zähleingänge 2 4 4 2
Analoge Eingänge [0..20mA] 0 0 4 2
Eingangsspannung potentialfrei potentialfrei potentialfrei potentialfrei
Analoge Ausgänge [0..20mA] 2 2 2 2
Digitale Ausgänge 2 Relais 2 Relais 2 Relais 4 Transistor
Ausgangsschaltfrequenz 1 Hz 10 Hz 1 Hz 10 Hz
Ausgangsbelastbarkeit 125VDC/1A 125VDC/1A 125VDC/1A 50VDC/1A
Verlustleistung 3W..6W 2W..4W 3W..7W 3µW Stby / 1W Tx
Zeitschaltuhr/Gangreserve 10h 10h 10h 5..10 Jahre
Batteriepufferung/Ladestrom 12VDC/ Iq=60mA 12VDC/ Iq=60mA 12VDC/ Iq=60mA 12VDC
Versorgungsspannung 12VDC/24VDC/60VDC/230VAC
Anschluss 2*1,5mm² ; 1*2,5mm²
Temperaturbereich 0°C .. 55°C
Funkentstörung/Störfestigkeit EN55011/IEC801
Masse (B*H*T) mm³ 4TE (72*90*70)
Montage/Gehäuse/Schutzart Hutschiene 35mm, IP20
Anzeigen LED für STATE/FIELD/RECEIVE/SEND
Bestell-Nummer ID080701 ID080702 ID080703 ID080704
