2.2.44

DxINT-MBUS-GPRS

Eigenschaften

DxINT-MBUS GPRS
✓ Auslesung von (w)MBUS/MINIMBUS Zähler für GAS, Wasser, Strom. Wärme, usw.
✓ integriertes MBUS-Interface für den Anschluß von bis zu acht MBUS Zählern
✓ Anschluss von Sensoren mit digitalen und analogen Ein- und Ausgängen
✓ Anschluss von bis zu acht Impuls- und S0-Zählern
✓ zyklische Abfrage aller Zählerdaten durch DxINT-MBUS
✓ Sofortige Übertragung der Daten an die Zentrale
✓ Gesicherte Datenübertragung mit Standardprotokollen
✓ Vorort und -Fernkonfiguration der Geräte
✓ Stromversorgung 24VDC, 200mA, interne Batterie-Pufferung
✓ Integriertes GPRS-Modem, Betriebs- und Funktionskontrolle durch LED-Anzeige
✓ Lokale Datenauslesung und Konfiguration über Service-Schnittstelle
✓ Option. Ferndatenübertragung per Ethernet, WLAN oder Standleitung
✓ Kompakte Bauform (4PLE: 70*72*90mm³); CE-Zulassung

Beschreibung

Aufgrund der steigenden Energiekosten und der gestiegen gesetzlichen Vorgaben ist es erforderlich ein detailiertes Smart-Metering in Liegenschaften und Objekten durchzuführen. Mit dem DxINT-MBUS GPRS können herkömmliche S0- oder Impuls-Zähler sowie MBUS oder MINIBUS Zähler ausgelesen werden. Zusätzlich stehen Relaisausgänge zur Steuerung zur Verfügung. Das Gerät erlaubt die Auslesung und Übertragung aller MBUS-Zählerdaten. Bei Bedarf können digitale Ereignisse und analoge Messwerte zur Überwachung und Steuerung von Gebäuden und technischen Anlagen erfasst und übertragen werden.

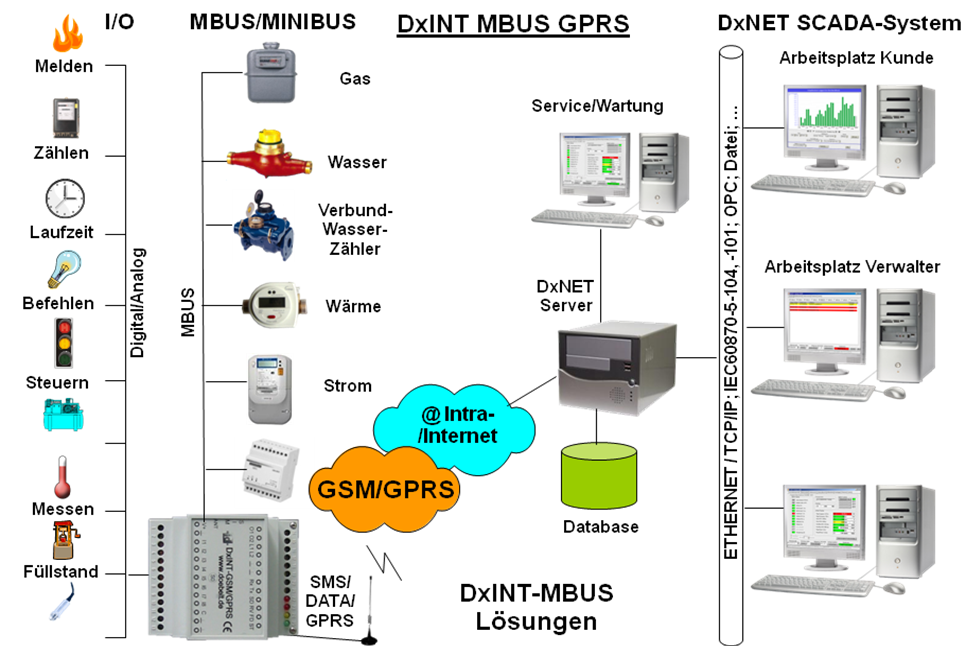

System mit M-BUS Zählern

MBUS Zähler für unterschiedliche Medien können mit einer Zweidrahtleitung in belie-biger Konstellation verbunden und an die DxINT-MBUS-Station angeschlossen werden. Über die integrierte MBUS-Schnittstelle kön¬nen direkt bis zu acht MBUS-Zähler nach EN13757 Datenprotokoll mit allen zur Verfü¬gung gestellten Daten ausgelesen werden. Weitere MBUS-Zähler können über ein Erweiterungsmodul ausgelesen werden. Zusätzlich stehen acht digitale Eingänge zur Verfügung an die Zähler mit einer normalen Impuls- oder S0-Schnittstelle angeschlossen werden können. Optional können analoge Eingänge zur Verfügung gestellt werden. Es stehen unterschiedliche Varianten zur Auswahl.

Konfiguration

Über die Service Schnittstelle kann mit der DxINT- Konfigurationssoftware das DxINT-MBUS GPRS Geräte und der MBUS mit den daran angeschlossenen Zählern mit Baudrate und Adressierungsart konfiguriert werden.

Datenübertragung

Das DxINT-MBUS GPRS besitzt ein inte¬grier-tes Quadband GPRS-Modem. Aufgrund der modularen Bauweise kann optional ein Ethernet-Modem oder ein Wireless LAN Modem zur Datenübertragung eingesetzt werden. Alle verfügbaren Informationen werden zum nachfolgenden System weitergeleitet. Für den Informationsaustausch werden Standard Datenprotokolle eingesetzt. Die Datenüber-tragung erfolgt paketorientiert.

Datenhaltung und -aktualisierung

zyklische Abfrage der Sensoren und MBUS Zähler im vorgegebenen Zeitraster.

Zwischenspeicherung der Zählerdaten

Übertragung der erfassten Daten und an eine oder mehrere Zieladressen

Statusanzeige

Für die Kommunikationskontrolle und für den Datenaustausch stehen Leuchtdioden am Gerät zur Verfügung.

SCADA-Systemanbindung

Die Anbindung der Datenübertragung vom DxINT-MBUS GPRS erfolgt über einen passenden Applikation Server DxINT APS. Dieser übernimmt die Kommunikation, die Überwachung, den Datenaustausch mit dem DxINT-MBUS Stationen. Weiterhin werden die Datenaufbereitet und im gewünschten Format zur Weiterverarbeitung dem SCADA-System zur Verfügung gestellt.

DxNET SCADA-Leitsystem

Wir stellen mit unserer Internet-Leitstellen DxNET (www.dxgo.net) ein komfortables und leistungsfähiges SCADA Leitsystem auf SaaS- oder Kaufbasis zur Verfügung. Alle Informationen und Auswertungen können von einem beliebigen Internet-Terminal abgerufen werden. Mittels dieser Software sind Sie in der Lage die Auslesung und Auswertung von Zählern, die Bedienung von digitalen und analogen Ein- und Ausgängen, u.v.a.m. vorzunehmen. Funktion zur Kommunikationskontrolle mit den DxINT-MBUS GPRS Stationen
