Beschreibung

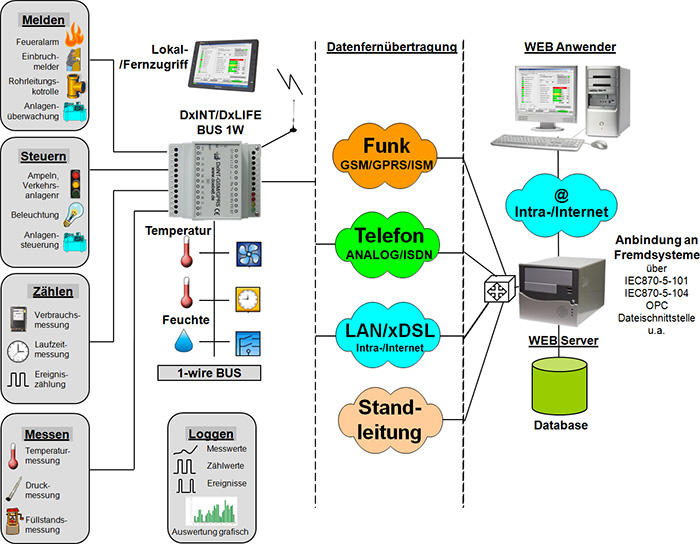

DxINT 1-WIRE BUS ermöglicht neben dem Anschluss von Sensoren und Aktoren mit digitalen und analogen Schnittstellen den Anschluss von mehreren Sensoren und Aktoren über einen 1-Draht-Bus, an den theoretisch beliebig viele Sensoren angeschlossen werden können. Die Daten der angeschlossenen Sensoren werden i.a. zyklisch erfasst, zwischengespeichert und übertragen. Bei bestimmten Sensoren können Grenzwerte konfiguriert werden, bei denen spontane Übertragungen ausgelöst werden. Optional stehen Versionen mit integriertem Datenlogger zur Verfügung.

1-Wire Bus:

DxINT 1-WIRE BUS ermöglicht den Anschluss von bis zu 128 unterschiedlichen Sensoren über eine einzige Leitung. Das 1-Wire-Bus Interface dient zum Anschluss von Temperatursensoren. Es stehen Temperatursensoren von -55°C bis +125°C zur Verfügung. Theoretisch lassen sich nahezu beliebig viele Sensoren anschließen und so z.B. eine Temperaturlandschaft eines Gebäudes, eines Geländes oder eines großen Raumes aufzeichnen. Optional ist eine Erweiterung möglich. Die Busausdehnung beträgt bis zu einigen hundert Metern. Alle Sensoren werden über den 1-Wire-BUS versorgt. Bei Bedarf stehen Aktoren und Sensoren für andere Medien zur Verfügung.

Digitale und Analoge Ein- und Ausgänge

Zusätzlich zu dem Bus-Interface bietet das Gerät standardmäßig digitale und analoge Ein- und Ausgänge zum Anschluss von beliebigen Prozesssensoren an. Es lassen sich Meldungen und Messwerte erfassen, sowie Befehle und Sollwerte ausgeben. Zustände, Laufzeiten, Impulse und Analogwerte können erfasst und aufgezeichnet werden. Zur Steuerung stehen Relais oder Open-Collector-Ausgänge und für Sollwerte 0/4-20mA Ausgänge zur Verfügung. Integrierte SPS-Funktionen erlauben die Verknüpfung von Datenpunkten und die Steuerung des Prozesses. Die Programmierung bzw. Konfiguration erfolgt intuitiv über Auswahlmenüs.

Datenübertragung

Die gesammelten Daten können lokal oder per Fernübertragung ausgelesen werden. Der Datenaustausch mit dem Gerät erfolgt i.a. aus der Ferne mit einer passenden Fernwirkleitstelle. Das Gerät besitzt eine integrierte Übertragungseinheit die den Bedürfnissen angepasst werden kann. Zur Auswahl stehen GSM/GPRS, PSTN, Ethernet, u.a.. Die Datenübertragung erfolgt mit einem gesicherten Protokoll.

Es stehen Standardprotokolle zur Ankopplung an vorhandene Systeme zur Verfügung. In Verbindung mit unserer SCADA-Leitstellenfamilie DxNET ergibt sich eine Komplettlösung aus einer Hand.

Zur Anbindung an die DxNET-Leitstelle (www.dxgo.net) wird das Gerät mit dem passenden Protokoll geliefert. Für die Ankopplung fremder Leitstellen und SCADA-Systeme steht u.a. das IEC-870-5-104-Protokoll zur Verfügung. Für weitere Anwendungen steht eine große Auswahl an Protokollen und Fernwirkgeräten zur Verfügung.

Weitere Eigenschaften von DxINT 1-Wire sind:

• Integrierte Temperatur- und Feldstärkemessung
• geringe Abmaße (L*B*H: 70*72*90mm³)
• 12V/24V DC Spannungsversorgung
• optionaler Batteriebetrieb

Mögliche Anwendungen sind z.B. die Überwachung und Steuerung von:

Wohngebäuden, Kühl- und Lagerräumen, Serverräumen, Kühltruhen, Heizungsanlagen, Energie Controlling, Prozessvorgängen, Heizungs- und Klimaanlagen, u.v.a.m.
