Fernwirksysteme für Bündelfunknetze
Eigenschaften
BFUS-Bündelfunk-Fernwirkstationen
Beschreibung
Das Gerät BFUS-DxGO-MAP27 ist eine Bündelfunk-Fernwirkstation, die es erlaubt digitale und analoge Informationen bidirektional mit einer oder mehrerer Zentralen (Fernwirkleitstellen) in Form eines anderen BFUS-DxGO-MAP27 Gerätes, eines Handfunkgerätes oder einer PC-Leitstelle DxLEIT-RADIO auszutauschen. Das DxGO-MAP27 arbeitet mit einem Bündelfunkgerät mit MAP27-Schnittstelle (MPT1327/43). Der Datenaustausch mit einer Leitstelle oder einem andern Funkgerät, unabhängig davon ob es ein Handfunkgerät oder ein Einbaugerät ist, erfolgt über Status und Short Data Messages (SDM). Für den Funkbetrieb ist eine Bündelfunkzelle erforderlich.Es stehen Varianten mit unterschiedlicher Anzahl von Ein- und Ausgängen zur Verfügung. Sobald sich ein Eingangssignal ändert oder ein Grenzwert verletzt wird, überträgt das Gerät automatisch den neuen Zustand an eine oder mehrere vorgegebene Empfangsstationen. Eine weitere Möglichkeit stellt das zyklische Senden der Eingangs- und Ausgangszustände an eine vorgegebene Empfangsstation dar. Als Ziele können sowohl mobile Handfunkgeräte und DxLEIT-RADIO sowie andere BFUS-DxGO-MAP27 Fernwirkstationen dienen. Von der Zentrale aus kann der Status beliebiger Fernwirkstationen abgefragt werden. Ebenfalls können Ausgänge und Sollwerte gesteuert werden.
Die Programmierung der Fernwirkstation erfolgt über eine RS232-Schnittstelle mit Hilfe eines Laptopīs und einer Konfigurationssoftware.

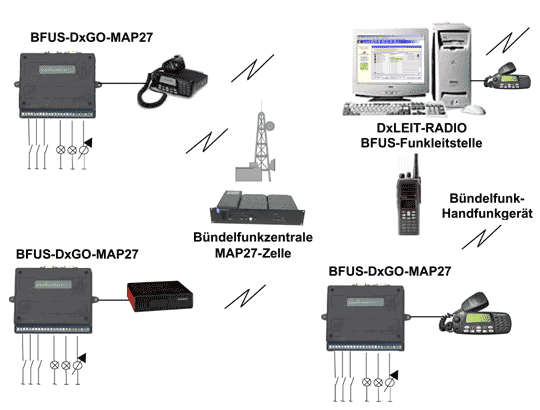

Kopplung mehrerer BFUS-DxGO-MAP27
Bei bestimmten Anwendungen kann es erforderlich sein, daß zwei oder mehr BFUS-Geräte miteinander Daten austauschen. Dieser Datenaustausch erfolgt direkt, ohne daß dazu eine Fernwirkleitstelle benötigt wird. Eingänge des einen Gerätes können Ausgänge des anderen Gerätes steuern.
Sprechfunk
Parallel zur Übertragung von Daten kann mit den BFUS-DxGO-MAP27-Fernwirkstationen Sprache übertragen werden. An die Station wird zusätzlich ein Handbedienteil angeschlossen.
Anwendungen
Datenerfassung in unversorgten Gebieten, Umweltschutz, Ampelsteuerungen, Alarmanlagen, Funk-Fernwirkanlagen, Fahrzeug-Überwachung, etc.
DxLEIT-RADIO Leitstellenanbindung
Für die grafische Visualisierung und Bedienung der DxGO-MAP27 Stationen steht unsere Fernwirkleitstelle DxLEIT-RADIO für Funkanwendungen bereit.
BFUS-DxGO-MAP27 Bündelfunk-Fernwirkstationen
