Sechs serielle Schnittstellen mit bis zu 1 Mbit/s Datenrate

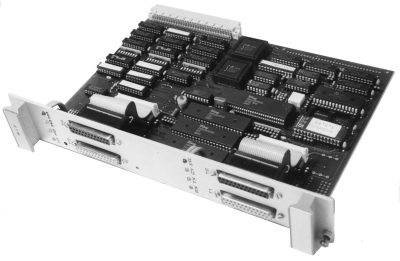

Die NIF-Baugruppe erleichtert die Vernetzung von Anlagen. Sie stellt eine intelligente VME-ECB-Bus Kommunikationskontroller-Baugruppe mit sechs seriellen Schnittstellen dar. Die Abwicklung unterschiedlicher Datenübertragungsprotokolle und die Umsetzung zwischen ECB- und VME-Bus wird ermöglicht. Auf dem VME-Bus-Anschluss ist die Baugruppe als Slave mit vektorisiertem Interrupt betreibbar.

Für den ECB-Bus stellt sie eine Master-Baugruppe dar, an der ECB-Baugruppen betrieben werden können. Der Datenaustausch zwischen dem VME-Bus und der lokalen CPU auf der NIF-Baugruppe, sowie dem ECB-Bus erfolgt über ein Dual-Port-RAM. Der Datenverkehr kann sowohl per Interrupt, als auch durch Semaphoren gesteuert, durchgeführt werden.

Durch den Einsatz zweier Serial-Communication-Controller (SCC/Z8530) und einer leistungsfähigen Z80-Code kompatiblen CPU (Z80180) lassen sich die unterschiedlichsten Protokollaufgaben bewältigen. Von den insgesamt sechs seriellen Kanälen lassen sich vier mit einer Datenrate von bis zu 1 MBit/s voll-duplex betreiben.

Technische Daten

• VME-Bus Interface (Revision C)
• ECB-Bus Interface
• Z80180 CPU 4/6/8 MHz, Z80-Code kompatibel
• interne MMU für 512k-Byte Speicher
• 64k-Byte I/O-Adressraum
• integrierter DMA-Controller mit zwei Kanälen
• zwei asynchrone serielle Schnittstellen
• zwei programmierbare 16-bit Timer
• 2 * Z8530 SCC, Serial Communication Controller
• vier unabhängige voll-duplex Kanäle für asynchrone und synchrone Datenübertragung (HDLC/SDLC/SDLC-LOOP)
• Z8536 CIO, Counter/Timer und Parallel I/O
• ein spezieller 4-bit I/O-Port
• zwei unabhängige bidirektionale 8 bit I/O-Ports
• drei programmierbare 16-bit Counter/Timer
• 64k Dual-Port-RAM
• Zwei statische RAM's (2k bis 32k-Byte) gepuffert
• Ein EPROM (8k bis 32k-Byte)
• Uhrenbaustein (OKI M6242) mit Datum, Uhrzeit und Alarm, gepuffert
• Spannungsüberwachung
• Watchdog-Timer
• Sechs V.24/V.28 Interfaces (V.11/X.21 oder andere als Option)
• Acht Leuchtdioden zu SIgnalisations- und Testzwecken

Bauform

• Doppel-Europakarte (233mm*160mm) 8 TE (4 TE) Bauhöhe (1TE=5,08mm)

Anwendungen:

• Lokale Netzwerke
• Fernwirkanlagen
• HDLC- oder SDLC-Protokoll-Controller
• Rechner-Rechner Kopplung
• Bus-Umsetzer ECB-VME, etc.
