MINICONTROL - Das Punkt-zu-Punkt-Fernwirksystem zur Leitungseinsparung

Eigenschaften

• Punkt-zu-Punkt-Fernwirksystem
• 1:1-Übertragung über 2-Draht-Leitung
• ständig überwachte Leitung
• Galvanisch getrennter Leitungsanschluss
• bis 10km Entfernung ohne MODEM überbrückbar
• bis zu 20km Entfernung mit MODEM überbrückbar
• Übertragungsgeschwindigkeiten von 300bd bis 9600bd
• Übertragung von 16 Ein- und 16 Ausgängen über 2-Draht Leitungen
• Entprellung der Eingänge
• Open-Collector- oder Relais-Ausgänge
• optische Zustandsanzeige der Ein- und Ausgänge
• analoge Signalübertragung (Option)
• Protokolldruckeranschluss (Option)
• V.24-Schnittstelle für Diagnose und Bedienung
• 12V= oder 24V= Versorgungsspannung

Beschreibung

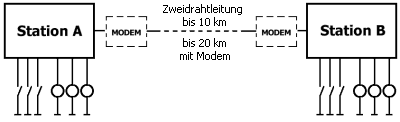

MINICONTROL dient der Übertragung von mehreren Signalen über eine Zweidrahtleitung. Im Normalfall können 16 Eingänge und 16 Ausgänge bidirektional übertragen werden. Als optionale Erweiterung können analoge Ein- und Ausgabekanäle (0/4-20mA, 0..1V, etc.) angeschlossen werden. Zwischen den Stationen werden im ca. 2s Rhythmus Informationen ausgetauscht. Dieser sogenannte Poll führt dazu, dass die Leitung ständig überwacht wird. Eine Leuchtdiode zeigt den Zustand der Leitung an. Bei kürzeren Entfernungen kann die Übertragung der Daten direkt über eine Zweidrahtleitung, oder bei größeren Entfernungen über ein in die Leitung geschaltetes Modem erfolgen. Die Geschwindigkeit der Signalübertragung richtet sich nach der gewählten Baudrate. Bei einer Geschwindigkeit von 1200 Baud beträgt die Signalübertragungsrate ca. 200ms. Das verwendete Protokoll ist geschützt und besitzt eine Hamming-Distanz von 4. Als Option besteht die Möglichkeit die Vorgänge am jeweiligen Endgerät über einen Drucker zu protokollieren.

Versorgung

• Spannung: +12V=/+24V=
• Stromaufnahme: 200mA

Temperaturbereich

0°C ... 50°C

Bauform

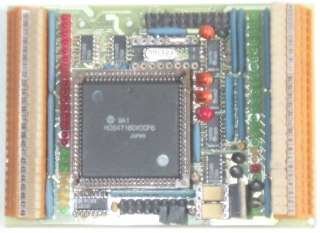

Modulgehäuse für EN-Schienenmontage 4 PLS (B:70mm * L:90mm * H:60mm) mit Schraubklemmenanschluss oder als Platine mit Steck-Lötklemmen.

Anwendungsgebiete

Elektroinstallationen, Mini-Fernwirkanlagen, Informationsübertragungen jeglicher Art.
